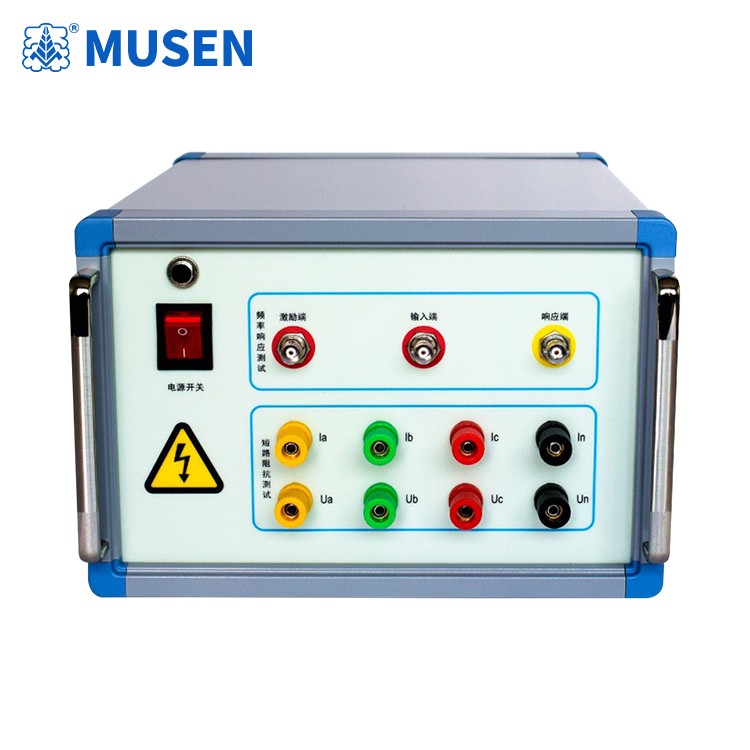

MSBR-II Двухрежимный анализатор деформации обмоток (метод частотной характеристики + метод низковольтного импеданса)
Прибор для диагностики деформации обмоток трансформаторов (SFRA) использует как метод анализа частотных характеристик (FRA), так и метод измерения низковольтного импеданса короткого замыкания для точного выявления деформаций обмоток (таких как скручивание, выпучивание или смещение) в трансформаторах напряжением 66 кВ и выше. Метод FRA основан на технике частотного сканирования для измерения характеристик обмоток, в то время как метод измерения импеданса короткого замыкания подходит для проверки трансформаторов любой мощности.
Особенности продукта:
1. Метод FRA использует частотное сканирование для измерения характеристик обмоток трансформатора. Он точно выявляет деформации (скручивание, выпучивание или смещение) в трансформаторах напряжением 66 кВ и выше путем анализа амплитудно-частотной характеристики каждой обмотки, не требуя извлечения или разборки активной части трансформатора.
2. Метод FRA обеспечивает высокую скорость измерений: всего 1–2 минуты на одну обмотку.
3. Метод FRA обеспечивает исключительную точность настройки частоты (до 0,001%).
4. В методе FRA применяется технология цифрового синтеза частоты, гарантирующая превосходную стабильность частоты.
5. Прибор оснащен системой гальванической развязки (изоляции) на 5000 В для полной защиты компьютера, используемого при тестировании.
6. Прибор имеет встроенную функцию осциллографа для мониторинга процесса тестирования в реальном времени.
7. Метод FRA позволяет одновременно отображать до девяти графиков; система автоматически рассчитывает соответствующие параметры, диагностирует деформацию обмоток и формирует предварительное диагностическое заключение.
8. Программное обеспечение для анализа FRA обладает широкими возможностями; его характеристики и аппаратная часть соответствуют отраслевому стандарту электроэнергетики DL/T911-2016 и международному стандарту IEC60076-18.
9. Метод измерения импеданса короткого замыкания исключает необходимость использования внешнего регулятора напряжения; прибор автоматически подает напряжение на высоковольтные обмотки трансформатора (фазы AB, BC, CA), синхронно собирает данные и рассчитывает процентное отклонение импеданса, предоставляя наглядные результаты испытаний.
10. Метод измерения импеданса короткого замыкания подходит для проверки трансформаторов любой мощности.
11. Модуль измерения импеданса имеет восьмивыводную схему подключения (по току и напряжению), что полностью отвечает требованиям к проведению испытаний на объекте. 12. В процессе измерения импеданса короткого замыкания прибор отображает осциллограммы испытательного тока и напряжения, позволяя отслеживать ход испытания в реальном времени.
13. Прибор измеряет такие параметры, как ток, напряжение, активная мощность, коэффициент мощности, полный импеданс, активное сопротивление и реактивное сопротивление.
14. Прибор поддерживает функцию измерения индуктивности.
15. Работает под управлением ОС Windows (совместим с версиями 2000, XP, 7, 8, 10 и 11).
16. Для хранения результатов испытаний используется база данных, что обеспечивает простоту и удобство управления данными.
17. Программное обеспечение обладает широкими функциональными возможностями, разработанными с учетом специфики полевых испытаний. Результаты измерений сохраняются автоматически и могут быть экспортированы в виде отчетов в формате Word (требуется установленный Microsoft Office) или изображений JPG, что упрощает процесс подготовки отчетности.
18. Программное обеспечение отличается высоким уровнем автоматизации: после подключения входных и выходных сигналов весь процесс измерения можно выполнить нажатием одной кнопки.
19. Интерфейс программы отличается лаконичностью и интуитивной понятностью. Меню анализа, сохранения, экспорта отчетов и печати появляются автоматически только по завершении текущего этапа, что повышает удобство эксплуатации.
Технические характеристики:
1. Скорость измерения: 1–2 минуты на одну однофазную обмотку
2. Выходное напряжение: Vpp = 25 В (автоматическая регулировка в процессе испытания)
3. Выходной импеданс: 50 Ом
4. Входной импеданс: 1 МОм (канал отклика оснащен встроенным согласующим резистором 50 Ом)
5. Диапазон свипирования частоты: 10 Гц – 2 МГц
6. Точность установки частоты: 0,001%
7. Частота дискретизации: 100 Мвыб/с
8. Режим свипирования: линейный или логарифмический; Диапазон развертки и количество точек полностью настраиваются
9.Отображение кривой: амплитудно-частотная характеристика
10.Широкий динамический диапазон измерений: от -100 дБ до 20 дБ
11.Измерение напряжения (импедансный метод): 0–220 В
12.Измерение тока (импедансный метод): 0–10 А
13.Частота (импедансный метод): 50 Гц / 60 Гц
