Высоковольтная комбинированная испытательная установка MSGTU GTU (без частичных разрядов)
Высоковольтная комбинированная испытательная установка GTU (не генерирующая частичные разряды) представляет собой систему для одновременного проведения испытаний КРУЭ (комплектных распределительных устройств с элегазовой изоляцией) на выдерживаемое напряжение переменного тока и контроль частичных разрядов (ЧР). Она предназначена преимущественно для заводских типовых и приемо-сдаточных испытаний КРУЭ (GIS), элегазовых линий электропередачи (GIL) и гибридных распределительных устройств (HGIS).
Описание
маркер

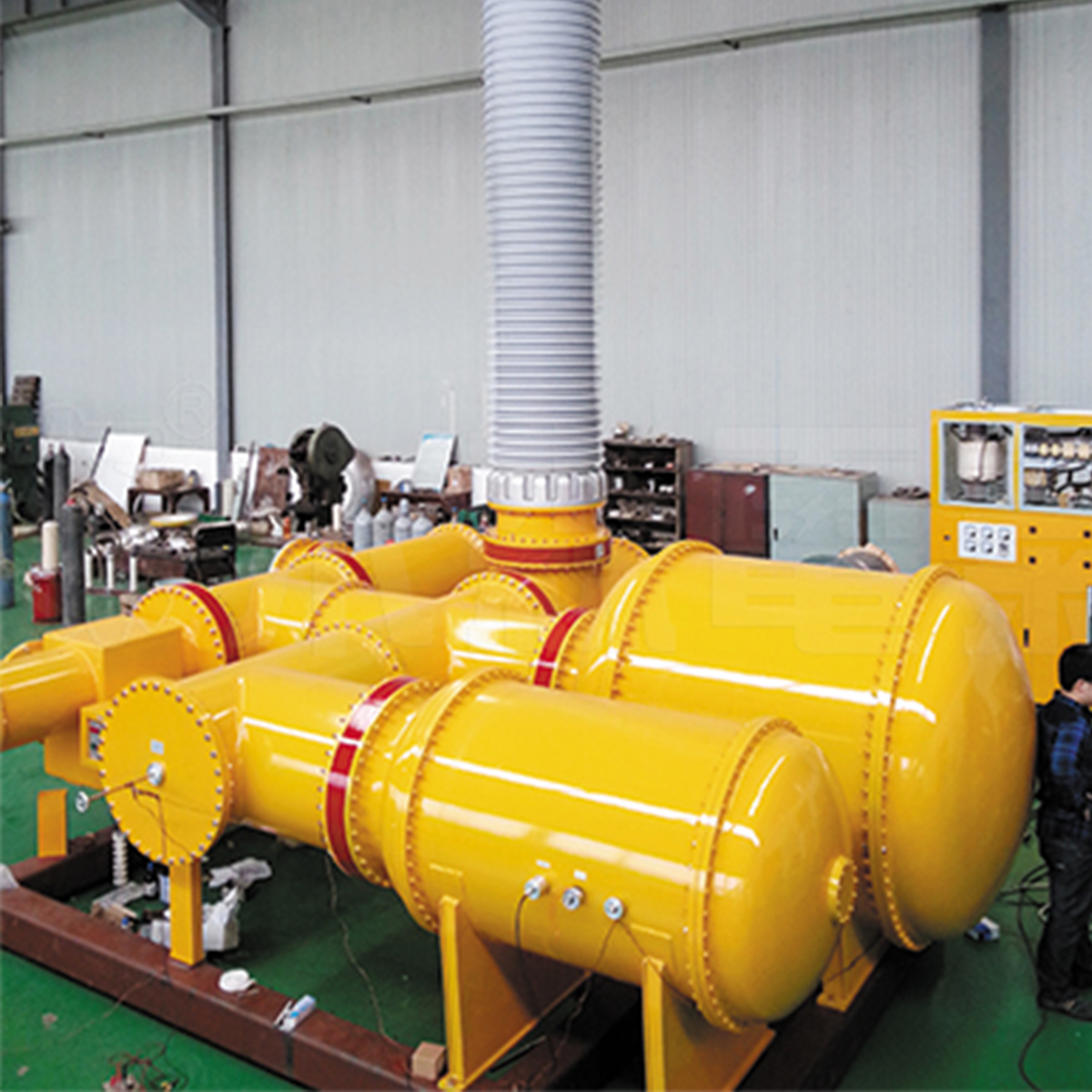

Высоковольтная комбинированная испытательная установка MSGTU GTU (без частичных разрядов)
Высоковольтная комбинированная испытательная установка GTU (без частичных разрядов)
Система для комбинированных испытаний КРУЭ (GIS) на выдерживаемое напряжение переменного тока и контроль частичных разрядов
Высоковольтная комбинированная испытательная платформа GTU (без частичных разрядов),
Высоковольтная комбинированная испытательная платформа GTU (без частичных разрядов),
Высоковольтная комбинированная испытательная установка GTU (не генерирующая частичные разряды) представляет собой систему для одновременного проведения испытаний КРУЭ (комплектных распределительных устройств с элегазовой изоляцией) на выдерживаемое напряжение переменного тока и контроль частичных разрядов (ЧР). Она предназначена преимущественно для заводских типовых и приемо-сдаточных испытаний КРУЭ (GIS), элегазовых линий электропередачи (GIL) и гибридных распределительных устройств (HGIS).
Основные области применения
1. Заводские типовые и приемо-сдаточные испытания КРУЭ (GIS), элегазовых линий (GIL) и гибридных распределительных устройств (HGIS).
2. Приемо-сдаточные испытания КРУЭ на объекте (на вновь построенных подстанциях).
3. Испытания изоляционных характеристик дисковых (опорных) изоляторов и встроенных измерительных трансформаторов КРУЭ.
4. Одновременные испытания на выдерживаемое напряжение и контроль частичных разрядов (ЧР) для КРУЭ после капитального ремонта. (При использовании опционального внешнего высоковольтного ввода возможности системы расширяются, позволяя испытывать традиционное высоковольтное оборудование, такое как силовые трансформаторы, распределительные устройства и изоляторы.)
Ключевые преимущества (по сравнению с традиционными модульными системами без ЧР)
✅ **Сверхнизкий уровень фоновых частичных разрядов:** Высоковольтные компоненты полностью закрыты и экранированы, что исключает внешние помехи от коронного разряда. При уровне ЧР ≤1–3 пКл на номинальном напряжении высокоточные измерения можно проводить в обычных заводских условиях, без необходимости использования экранированных испытательных лабораторий.
✅ **Значительно повышенная безопасность:** Все высоковольтные компоненты размещены в герметичном баке, а корпус во время работы имеет потенциал земли, что исключает риск поражения электрическим током от открытых высоковольтных частей.
✅ **Упрощенное подключение и высокая эффективность на объекте:** Прямое фланцевое соединение с КРУЭ устраняет необходимость в протяженных высоковольтных выводах и опорных изоляторах, сокращая время на позиционирование и подключение более чем на 50%.
✅ **Интегрированная конструкция для удобства транспортировки и монтажа:** Высоковольтный блок выполнен в виде единого бака с модульной интеграцией источника питания с регулируемой частотой и пульта управления, что обеспечивает компактность установки. ✅ **Двухфункциональность:** Возможность выбора режима повышения напряжения — прямое повышение на промышленной частоте или повышение с использованием последовательного резонанса на переменной частоте. Это делает систему подходящей для испытаний КРУЭ большой емкости с протяженными шинопроводами (условия высокой емкостной нагрузки).
Технические характеристики (по запросу доступны системы с более высокими параметрами):
Испытательная система для комплектных КРУЭ (испытание выдерживаемым напряжением и контроль частичных разрядов):
Исполнение с прямым подключением или с проходными вводами: 800 кВА / 800 кВ, 800 кВА / 600 кВ
Испытательная система для основных компонентов КРУЭ (испытание выдерживаемым напряжением и контроль частичных разрядов):
800 кВА / 400 кВ, 800 кВА / 250 кВ
Для измерительных трансформаторов, дисковых изоляторов и изолирующих тяг (специализированные установки на 1 или 6 рабочих мест) или для испытаний узлов в корпусе
600 кВА / 150 кВ
Примечания:
800 кВ: Используется для заводских испытаний выдерживаемым напряжением (680/740 кВ) и контроля частичных разрядов комплектных КРУЭ класса 550 кВ; также подходит для испытаний компонентов КРУЭ (измерительных трансформаторов, дисковых изоляторов, изолирующих тяг).
600 кВ: Используется для заводских испытаний выдерживаемым напряжением (460/510 кВ) и контроля частичных разрядов комплектных КРУЭ класса 363 кВ (для сетей 330 кВ); также подходит для испытаний компонентов КРУЭ (измерительных трансформаторов, дисковых изоляторов, изолирующих тяг).
500 кВ: Используется для заводских испытаний выдерживаемым напряжением (460/510 кВ) и контроля частичных разрядов комплектных КРУЭ класса 252 кВ (для сетей 220 кВ); также подходит для испытаний компонентов КРУЭ (измерительных трансформаторов, дисковых изоляторов, изолирующих тяг).
