Измеритель потерь холостого хода и короткого замыкания в диагностике силовых трансформаторов

Почему контроль потерь важен для современной электроэнергетики

Силовой трансформатор является одним из ключевых элементов систем передачи и распределения электроэнергии. От его технического состояния зависят устойчивость электроснабжения, эффективность преобразования напряжения и надёжность работы подстанционного оборудования. При этом оценка трансформатора не может ограничиваться визуальным осмотром или проверкой отдельных электрических параметров.

Одним из информативных направлений испытаний являются измерения потерь холостого хода и потерь короткого замыкания. Эти характеристики позволяют получить сведения о магнитной системе и электрических параметрах обмоток трансформатора.

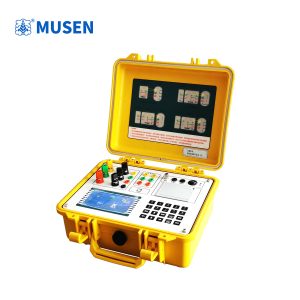

Для решения такой задачи применяется Измеритель потерь холостого хода и короткого замыкания, предназначенный для проведения соответствующих электрических измерений в рамках заводских, приёмо-сдаточных, диагностических и исследовательских испытаний.

Особое значение метод приобретает при производстве силовых трансформаторов, техническом контроле после ремонта и обследовании оборудования, находящегося в эксплуатации.

Что показывает испытание холостого хода

При испытании холостого хода одна из обмоток трансформатора подключается к источнику напряжения, тогда как другая остаётся разомкнутой в соответствии с принятой схемой испытания.

В таком режиме специалист получает возможность оценить характеристики, связанные прежде всего с магнитной системой трансформатора.

Потери холостого хода формируются главным образом процессами в магнитопроводе. На результаты измерения могут влиять характеристики магнитного материала, конструкция сердечника, состояние магнитной цепи и особенности сборки.

Поэтому изменение измеренных значений после ремонта или при сравнении с предыдущими результатами может стать основанием для дополнительного технического анализа.

Важно учитывать, что одно измерение само по себе не является полной диагностикой трансформатора. Оно должно рассматриваться вместе с другими результатами испытаний и условиями проведения измерений.

Испытание короткого замыкания и его практический смысл

Испытание короткого замыкания проводится по другой схеме. Одна из обмоток замыкается, а к другой подводится напряжение, необходимое для проведения измерения.

В таком режиме получают данные, связанные преимущественно с сопротивлением обмоток и рассеянием магнитного потока.

Потери короткого замыкания имеют непосредственное отношение к электрическим характеристикам обмоток и позволяют оценивать состояние трансформатора с другой стороны, дополняя результаты испытания холостого хода.

Для инженера важно не просто получить числовой результат, а правильно сопоставить его с условиями испытания, конструкцией трансформатора и историей предыдущих измерений.

Как работает измерительное оборудование

Современная измерительная система объединяет источник испытательного воздействия, измерительные цепи и электронную систему обработки данных.

Во время испытания контролируются электрические величины, необходимые для определения мощности потерь и связанных с ней параметров. Полученные сигналы преобразуются измерительной системой, после чего рассчитываются необходимые значения.

В практической работе большое значение имеют правильная схема подключения, качество контактов, стабильность испытательного режима и корректное выполнение измерительной процедуры.

Именно поэтому Измеритель потерь холостого хода и короткого замыкания следует рассматривать не просто как отдельный прибор, а как элемент общей системы испытаний электрических машин.

Где применяется измеритель

Наиболее очевидная область использования — производство и техническая диагностика силовых трансформаторов.

Производственные предприятия

На заводе электротехнического оборудования измерения могут выполняться при контроле готового трансформатора. Полученные результаты используются в рамках программы испытаний конкретного изделия.

Такие процедуры особенно важны для проверки стабильности технологического процесса изготовления магнитопровода, обмоток и других элементов трансформатора.

Испытательные лаборатории

Высоковольтные лаборатории могут использовать измерительное оборудование при проведении комплексных электрических испытаний.

Результаты измерения потерь могут сопоставляться с данными испытания изоляции, измерения сопротивления обмоток, проверки коэффициента трансформации и других процедур.

Электросетевые организации

Для предприятий, эксплуатирующих трансформаторное оборудование, измерения могут использоваться при техническом обследовании, после ремонта или при возникновении необходимости проверить изменение характеристик оборудования.

Такой подход особенно актуален для объектов, работающих в системах передачи и распределения электроэнергии.

Связь измерений с диагностикой трансформатора

Техническое состояние трансформатора определяется множеством факторов. Изменение электрических параметров может быть связано с различными причинами, поэтому инженер не должен делать вывод только на основании одного показателя.

При комплексной диагностике могут использоваться:

• измерение потерь холостого хода;
• измерение потерь короткого замыкания;
• проверка сопротивления обмоток;
• измерение сопротивления изоляции;
• испытание электрической прочности;
• анализ трансформаторного масла;
• измерение диэлектрических характеристик;
• контроль частичных разрядов;
• проверка коэффициента трансформации.

Так формируется более полная картина состояния силового оборудования.

Почему важна повторяемость измерений

Для эксплуатационной диагностики особенно ценна возможность сравнивать результаты, полученные в разные периоды.

Если измерение выполняется после ремонта, его результаты могут сопоставляться с предыдущими данными. Это позволяет специалистам оценить, изменились ли характеристики оборудования и требуется ли дополнительное обследование.

Однако корректное сравнение возможно только при учёте условий испытания. На результат могут влиять температура, схема подключения, режим измерения и другие факторы.

Поэтому инженерная документация должна содержать достаточно информации, чтобы последующие измерения можно было интерпретировать корректно.

Значение для ремонта и технического обслуживания

После ремонта трансформатора особенно важно убедиться, что его электрические характеристики соответствуют предусмотренной программе испытаний.

Например, ремонт может включать работы с обмотками, магнитопроводом или соединениями. В этом случае комплексная проверка позволяет получить дополнительные сведения о состоянии оборудования перед его возвращением в эксплуатацию.

Измерение потерь холостого хода и короткого замыкания не заменяет высоковольтные испытания или диагностику изоляции, но дополняет их.

Для служб эксплуатации это означает возможность оценивать трансформатор не по одному параметру, а по совокупности результатов.

Роль оборудования в производстве электротехнической продукции

Современное производство трансформаторов связано с высокой степенью контроля технологических операций. Точность изготовления магнитопровода, качество соединений, геометрия обмоток и соблюдение технологических требований непосредственно влияют на электрические характеристики готового изделия.

В отличие от лазерной сварки, где инженер анализирует параметры лазерного луча, глубину проплавления и тепловую зону, при испытании трансформатора основное внимание уделяется его электрическому поведению.

Это принципиально разные технологические процессы, однако оба требуют воспроизводимого контроля. На предприятиях, где одновременно используются автоматизированная сварка, металлообработка, промышленная электроника и испытательные комплексы, данные различных производственных этапов могут входить в единую систему управления качеством.

Использование в современной энергетической инфраструктуре

Развитие электросетей сопровождается увеличением требований к техническому состоянию оборудования. Трансформаторы работают на подстанциях, промышленных объектах, генерирующих предприятиях и в распределительных сетях.

Для энергетических компаний регулярная диагностика помогает планировать техническое обслуживание и своевременно определять необходимость дополнительного обследования.

Измеритель потерь холостого хода и короткого замыкания в этом случае становится частью измерительной инфраструктуры предприятия, наряду с оборудованием для испытания кабелей, контроля изоляции, анализа масла и диагностики высоковольтной аппаратуры.

Цифровизация испытательных лабораторий

Одним из заметных направлений развития электротехнических испытаний становится цифровая регистрация результатов.

Автоматизированная обработка измерений позволяет уменьшить объём ручных расчётов и упростить формирование протоколов. При наличии истории испытаний специалисты могут анализировать динамику параметров конкретного оборудования.

Для крупных электросетевых организаций это особенно актуально, поскольку эксплуатационный парк может включать большое количество трансформаторов различного назначения и срока службы.

Накопление результатов создаёт основу для более системного технического обслуживания и планирования диагностических мероприятий.

Для кого актуальна такая измерительная система

Оборудование данного типа представляет практический интерес для производителей силовых трансформаторов, испытательных лабораторий, энергетических предприятий, электросетевых организаций, ремонтных компаний и научно-исследовательских центров.

При формировании технического задания специалистам важно учитывать не только диапазон предполагаемых измерений, но и типы трансформаторов, используемые испытательные схемы, условия лаборатории и требования внутренних процедур предприятия.

Для поставщиков, дистрибьюторов и международных закупщиков такой подход позволяет формировать запрос на оборудование на основании реальной испытательной задачи, а не только общего названия прибора.

Перспективы развития трансформаторной диагностики

Современная энергетика постепенно переходит от периодического обслуживания к более гибкой модели управления техническим состоянием оборудования. В такой системе всё большее значение приобретают объективные измерения, цифровая регистрация и сопоставление результатов разных методов.

Потери холостого хода и короткого замыкания являются одними из параметров, которые могут использоваться при комплексной оценке трансформатора. Вместе с диагностикой изоляции, анализом масла и другими испытаниями они помогают специалистам получать более целостное представление о состоянии электрической машины.

Заключение

Контроль потерь холостого хода и короткого замыкания имеет важное значение как для производства трансформаторов, так и для их последующей эксплуатации.

Измеритель потерь холостого хода и короткого замыкания позволяет проводить специализированные электрические измерения, необходимые для анализа характеристик магнитной системы и обмоток трансформатора. Его применение особенно ценно тогда, когда результаты рассматриваются не изолированно, а в составе комплексной программы испытаний.

Для энергетических компаний, испытательных лабораторий, производителей электротехнического оборудования и организаций, занимающихся ремонтом и техническим обслуживанием, такой подход помогает выстроить последовательную систему контроля, в которой измерения становятся основой для технического анализа и обоснованного планирования дальнейших эксплуатационных мероприятий.
