Почему качество изготовления определяет точность испытаний

В высоковольтной технике даже небольшие дефекты изоляции, неправильная сборка соединений или недостаточная герметичность могут повлиять на электрические характеристики оборудования.

Поэтому испытательный трансформатор, не создающий частичных разрядов, должен проектироваться с учетом не только требуемого выходного напряжения, но и собственных разрядных характеристик, электромагнитной совместимости и стабильности измерений.

Для предприятий, выпускающих кабели, электродвигатели, силовые трансформаторы и измерительные трансформаторы, качество испытательной установки напрямую связано с достоверностью заводского контроля продукции.

Система испытаний, исключающая возникновение частичных разрядов

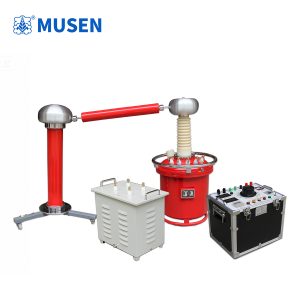

Испытательный трансформатор без частичных разрядов

Основные этапы производства

Подготовка конструкции и материалов

На начальном этапе определяются электрические параметры, конструкция изоляции, допустимая нагрузка и компоновка компонентов. Особое внимание уделяется материалам, находящимся под высоким электрическим напряжением, поскольку их свойства влияют на электрическую прочность и уровень частичных разрядов.

Металлические элементы, изоляционные детали и контактные соединения должны соответствовать проектным требованиям. Геометрия электродов и соединений также имеет значение, поскольку локальная концентрация электрического поля способна повышать вероятность возникновения разрядов.

Изготовление и сборка высоковольтной части

Качество сборки определяется точностью изготовления деталей, состоянием контактных поверхностей, соблюдением монтажных допусков и чистотой внутренних элементов.

Для газоизолированных систем особенно важны чистота сборки, герметичность корпуса и соответствие изоляционных расстояний проекту. Загрязнения и повреждения изоляционных поверхностей могут ухудшать электрические характеристики.

Интеграция измерительных компонентов

Современное оборудование для испытания на выдерживаемое напряжение промышленной частоты без частичных разрядов может объединять в одной конструкции трансформатор, конденсатор связи, ограничительное сопротивление и делитель напряжения.

Интеграция уменьшает число внешних соединений и облегчает монтаж. При этом каждый компонент должен соответствовать проектным характеристикам, а вся система — проходить комплексную проверку.

Герметизация и контроль изоляционной среды

В газоизолированной конструкции необходимо проверить герметичность оболочки, состояние уплотнений и соответствие параметров изоляционного газа требованиям изготовителя.

Проверки выполняются по установленной технологической процедуре. Результаты фиксируются в документации, чтобы обеспечить прослеживаемость производственных операций и последующего обслуживания.

Испытания готового оборудования

Перед поставкой необходимо подтвердить основные электрические и функциональные характеристики.

Устройство для испытания диэлектрика переменного тока без частичных разрядов должно проходить предусмотренные программой проверки электрической прочности, работоспособности измерительных цепей и защитных функций.

Для рассматриваемой серии заявлены мощность от 50 до 1200 кВА, входное напряжение 380 В, выходное напряжение от 50 до 1200 кВ, точность измерений менее 1,5 процента и уровень частичных разрядов менее 5 пКл. Конкретные показатели должны подтверждаться документацией на выбранное исполнение.

При измерении частичных разрядов необходимо учитывать фон испытательной системы. Результат зависит от условий испытания, измерительной аппаратуры, заземления и внешних электромагнитных помех. Поэтому одного значения в рекламном описании недостаточно для полноценной оценки качества.

Как контролировать качество при закупке

Покупателю рекомендуется проверить наличие технического паспорта, протоколов приемочных испытаний, сведений о точности измерений и подтверждения заявленного уровня частичных разрядов.

Также следует уточнить допустимую емкостную нагрузку, рабочие режимы, требования к окружающей среде и регламент технического обслуживания.

Испытательный трансформатор без частичных разрядов должен иметь исправные системы защиты от перегрузки по току и напряжению, аварийную сигнализацию и предусмотренную конструкцией функцию возврата регулирующего устройства в нулевое положение.

Надежный производитель предоставляет техническую информацию, помогает согласовать конфигурацию и объясняет ограничения оборудования до заключения договора.

Часто задаваемые вопросы

Почему чистота сборки влияет на частичные разряды?

Загрязнения, дефекты поверхностей и нарушения изоляционных расстояний могут создавать локальные зоны повышенной напряженности электрического поля.

Как подтверждается уровень менее 5 пКл?

Путем измерения по установленной методике с документированием испытательного напряжения, условий измерения и применяемого оборудования.

Нужно ли обслуживать газоизолированную систему?

Да. Необходимо выполнять предусмотренный изготовителем контроль газа, герметичности, защитных цепей и состояния соединений.

Что проверять помимо выходного напряжения?

Мощность, допустимую емкостную нагрузку, точность измерений, защитные функции и результаты испытаний на частичные разряды.

Где получить информацию о комплектации?

На сайте https://www.msdq.ru/ можно уточнить сведения о продукции и запросить документацию для выбора подходящей конфигурации.
