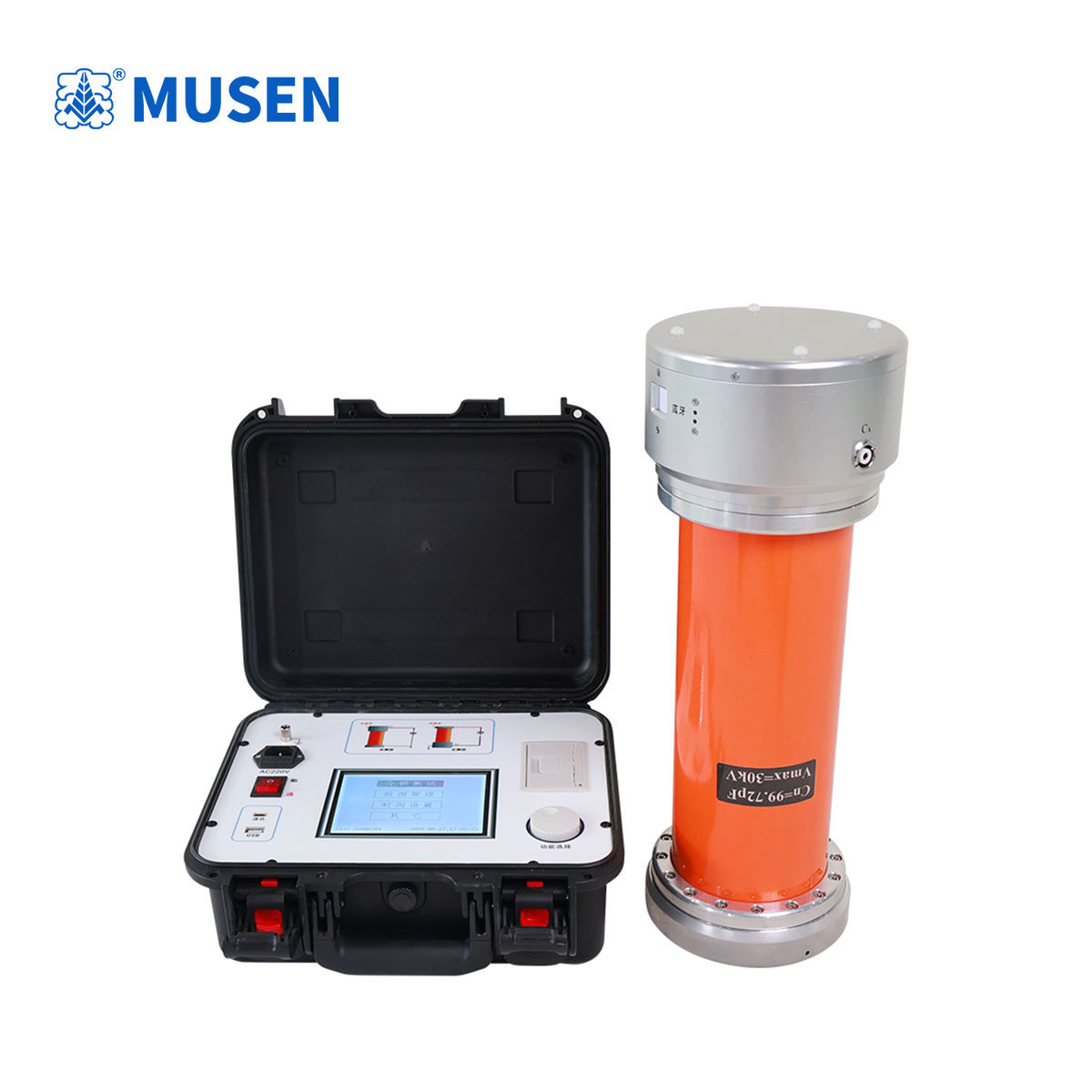

MS-101G5 Прибор для измерения диэлектрических потерь (с внешним источником высокого напряжения)
Прибор для измерения диэлектрических потерь (с внешним источником высокого напряжения). Использование внешнего высоковольтного источника питания позволяет пользователю гибко настраивать испытательное напряжение — например, с помощью стандартной схемы, включающей регулятор напряжения и повышающий трансформатор. Модели классифицируются по максимально допустимому испытательному напряжению (до 200 кВ); системы на более высокое напряжение могут быть изготовлены по индивидуальному заказу. Система поддерживает диапазон испытательного тока до 20 А, что позволяет проводить измерения на объектах с высокой емкостью.
Контроль диэлектрических потерь изоляции — эффективный метод выявления общего ухудшения состояния изоляции (например, вследствие проникновения влаги) и локальных дефектов электрооборудования; он широко применяется на этапах производства, монтажа, пусконаладки и профилактического обслуживания. Измерение тангенса угла диэлектрических потерь при рабочем напряжении оборудования обеспечивает более точную оценку состояния изоляции. Однако стандартные приборы со встроенными источниками высокого напряжения обычно имеют выходное напряжение не более 10 кВ, чего часто недостаточно для проведения испытаний при рабочем напряжении оборудования. Чтобы удовлетворить потребность в измерении диэлектрических потерь высоковольтного оборудования при рабочем напряжении, наша компания разработала серию соответствующих высоковольтных приборов.
В данной серии используется внешний источник высокого напряжения, что дает пользователю возможность гибкой настройки испытательного напряжения. Возможные варианты включают использование стандартного регулятора напряжения в сочетании с повышающим трансформатором или применение системы испытаний напряжением промышленной частоты на базе последовательного резонанса; мы предлагаем резонансные системы различной мощности и номинального напряжения. Серия включает несколько моделей, различающихся по максимальному испытательному напряжению (до 200 кВ), с возможностью разработки индивидуальных решений для более высоких напряжений. Диапазон испытательного тока достигает 20 А, что позволяет проводить измерения на объектах с высокой емкостью.
Эксплуатационные характеристики
- Поддержка режимов измерения как при прямой, так и при обратной схеме подключения; возможность испытания объектов как с заземлением, так и без него.
- Канал измерения больших токов: испытательный ток достигает 20 А, что подходит для высоковольтных кабелей, конденсаторов большой емкости, генераторов и протяженного емкостного оборудования. 3. Поддержка двух режимов измерения: одночастотного и двухчастотного. В двухчастотном режиме также предоставляются значения коэффициента диэлектрических потерь и емкости, пересчитанные для промышленной частоты.
- Интегрированная конструкция, объединяющая эталонный конденсатор и высоковольтный измерительный модуль; прибор проходит заводскую калибровку, что исключает необходимость калибровки пользователем и упрощает подключение на объекте.
- Высокий уровень безопасности при эксплуатации. Отсутствует электрическая связь между блоком пользовательского интерфейса и высоковольтным измерительным блоком; беспроводная связь по Bluetooth обеспечивает полную гальваническую развязку между блоком управления и высоковольтной измерительной цепью. Это устраняет риски, связанные с передачей высокого напряжения через соединительные провода, и дополнительно гарантирует безопасность персонала, проводящего испытания.
- Большой ЖК-дисплей и простота управления; процесс испытаний сопровождается меню на китайском языке, интерфейс поддерживает быстрое переключение между китайским и английским языками.
Технические характеристики
1 Условия эксплуатации: от -15°C до 40°C; относительная влажность < 80%
2 Метод испытания: подача внешнего напряжения; поддержка схем прямого и обратного включения
3 Электропитание
① Блок управления: переменный ток 220 В ±15%, 50 или 60 Гц
② Измерительный блок: цилиндрический аккумулятор типа 21700, 3,7 В, 5000 мА·ч
4 Максимально допустимое испытательное напряжение: 30 кВ (для более высоких напряжений см. таблицу выбора моделей)
5 Входной ток (испытуемый объект): 0–20 А
6 Максимальный ток зарядки аккумулятора: 2 А
7 Режимы испытаний: одночастотный режим, двухчастотный режим
8 Рабочий диапазон частот: 40–80 Гц
9 Способ связи: беспроводная связь по Bluetooth; эффективный радиус действия: 10 метров. (Максимально допустимое расстояние связи между измерительным блоком и блоком управления)
10 Встроенный эталонный конденсатор: 100 пФ
11 Разрешающая способность: tgδ: 0,001% Cx: 0,1 пФ
12 Точность: Δtgδ: ±(измеренное значение × 1,0% + 0,040%) ΔCx: ±(измеренное значение × 1,0% + 1,00 пФ)
13 Диапазон измерений tgδ Не ограничен
① Cx 15 пФ < Cx < 79 мкФ
② 30 кВ Cx ≤ 2,6 мкФ
③ 10 кВ Cx ≤ 7,8 мкФ
④ 1 кВ Cx ≤ 79 мкФ
14 Габаритные размеры (мм)

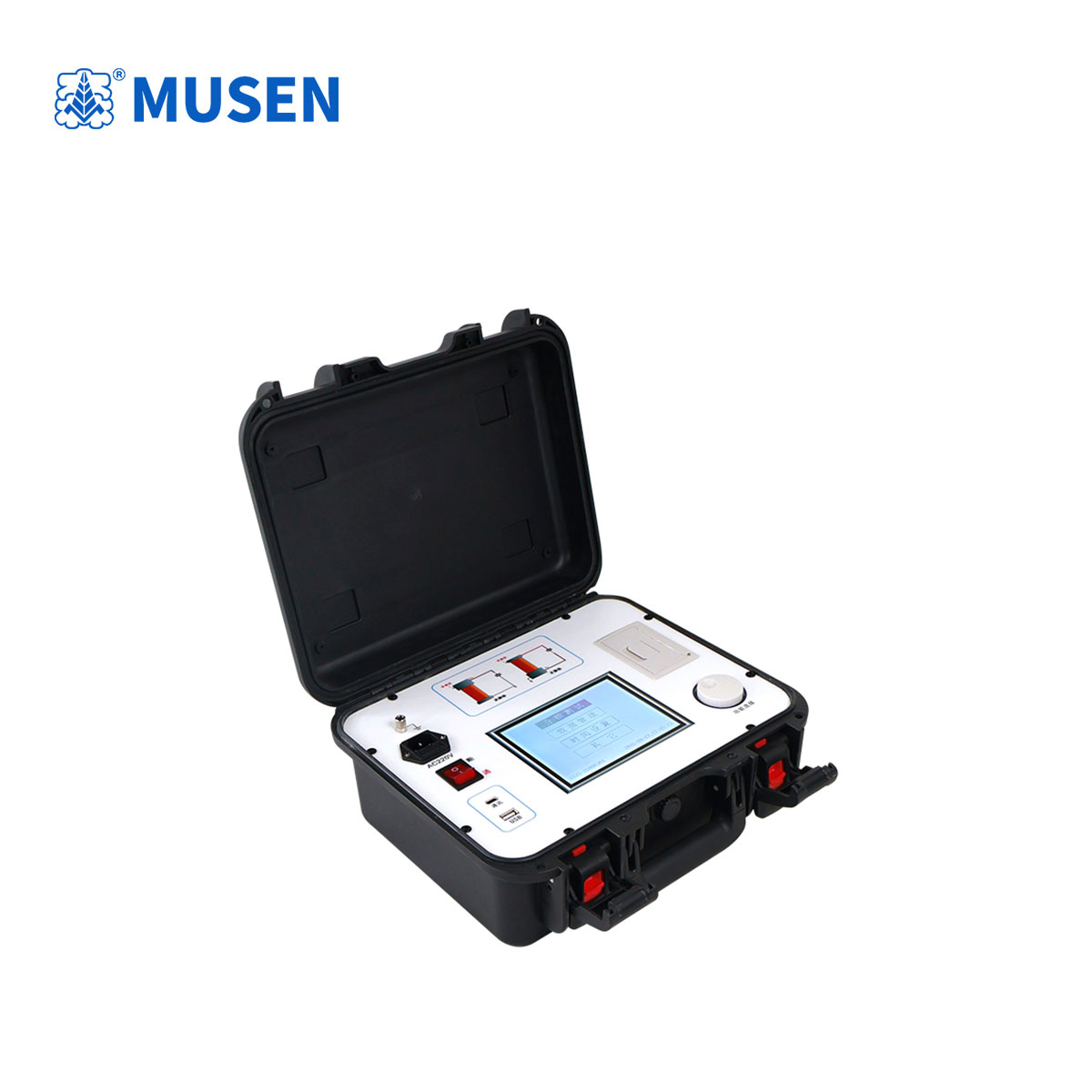

① Блок управления: 340 мм × 290 мм × 160 мм

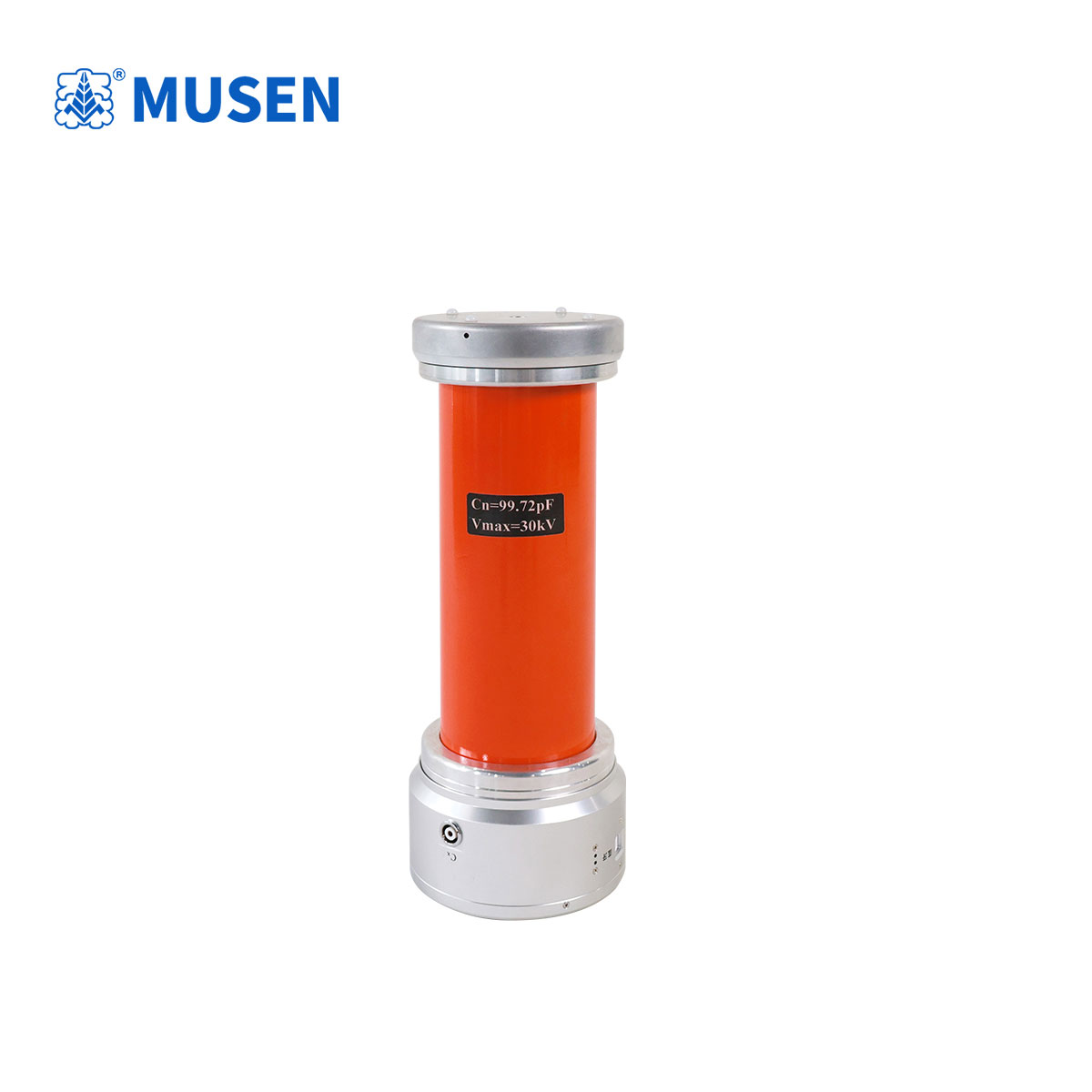

② Измерительный блок: диаметр 180 мм, высота 495 мм
③ Внешний кейс для транспортировки: 965 мм × 370 мм × 300 мм
15 Масса: (комплект в сборе) 25,2 кг
16 Объем памяти: 200 записей; поддержка сохранения данных на USB-накопитель
