Ультразвуковой тестер частичных разрядовВ —Акустико-инфракрасный ，акустико-инфракрасной версии используется технология микрофонной решетки для сбора акустических данных в сочетании с камерой высокого разрешения, что позволяет точно определить местоположение звуковых волн.
Описание
маркер

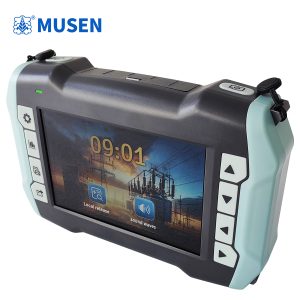

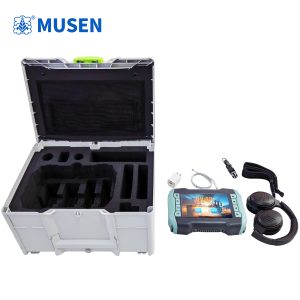

MSJF-3003B Ультразвуковой прибор для измерения частичных разрядов
Этот двухрежимный (акустический и инфракрасный) ультразвуковой детектор частичных разрядов (ЧР) использует технологию микрофонной решетки для сбора акустических данных и оснащен камерой высокого разрешения для точной локализации источников звука.
Система тестирования частичных разрядов и система мониторинга частичных разрядов
Разработанный специально для трансформаторов и комплектных распределительных устройств с элегазовой изоляцией (КРУЭ), этот ультразвуковой детектор ЧР применяет методы акустического обнаружения для бесконтактного выявления поверхностных разрядов, коронного разряда и микродуговых дефектов в изоляции воздушных линий электропередачи и открытых распределительных устройств.
Детектор ЧР модели MSJF-3003B (в акустико-инфракрасном исполнении) собирает акустические данные с помощью микрофонной решетки и совмещает их с видеоизображением высокого разрешения для точного определения местоположения источников звука. Используя технологию формирования луча (beamforming) для анализа акустических данных и построения карты распределения, система накладывает обработанные данные на видеопоток, динамически отображая визуализацию акустического поля на экране.
Устройство широко применяется для обнаружения ЧР в электроэнергетических системах, позволяя контролировать состояние изоляции такого оборудования, как высоковольтные распределительные устройства, моноблочные распределительные устройства (RMU), измерительные трансформаторы напряжения и тока, силовые трансформаторы (в том числе сухие), КРУЭ, воздушные линии электропередачи и кабельные линии.
Прибор оценивает интенсивность внутренних разрядов в электрооборудовании на основе следующих параметров:
Измерение интенсивности частичных разрядов: регистрация сигналов разряда в течение одного периода промышленной частоты и оценка интенсивности по пиковому значению последовательности импульсов разряда (единица измерения: дБ).
Измерение частоты частичных разрядов: регистрация сигналов разряда в течение одного периода промышленной частоты, выделение импульсов разряда и определение частоты разрядов на основе подсчета количества импульсов.
◇ Характеристики продукта
Модуль акустической визуализации предназначен для интеграции в роботов для инспекции энергообъектов, беспилотные летательные аппараты (БПЛА) и системы непрерывного мониторинга, что обеспечивает его адаптивность к различным условиям эксплуатации.
При возникновении утечки газа модуль улавливает ультразвуковые или слышимые звуковые волны, генерируемые утечкой, определяет место ее возникновения и подает сигнал тревоги.
Эта функция реализуется благодаря технологии акустической визуализации: микрофонная решетка сканирует окружающее пространство на наличие звуковых волн, определяет местоположение дефекта путем анализа разности фаз и формирует «акустическое изображение».
Испытание на частичные разряды
1. Поддержка подключения различных датчиков, позволяющая обнаруживать частичные разряды практически во всех типах высоковольтного электрооборудования;
2. Предусматривает различные режимы анализа разрядов (такие как осциллограммы во временной области, PRPD [частичные разряды с фазовым разрешением] и PRPS [последовательность импульсов с фазовым разрешением]) для упрощения идентификации и анализа различных типов разрядов;
3. Использует методы неразрушающего контроля, не требующие отключения электропитания или применения внешних источников высокого напряжения в процессе испытаний, что обеспечивает более высокий уровень удобства по сравнению с традиционными импульсными детекторами частичных разрядов;
4. Работает в частотном диапазоне от 30 кГц до 2,0 ГГц, поддерживая различные принципы обнаружения в широкой полосе частот.
