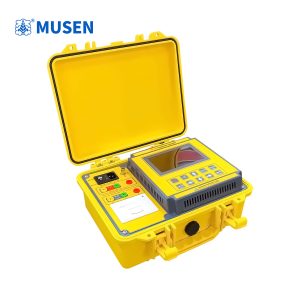

Прибор для измерения коэффициента трансформации: контроль трансформаторов на разных этапах эксплуатации

Коэффициент трансформации как диагностический показатель

Силовой трансформатор относится к числу наиболее ответственных элементов электрической сети. От его состояния зависит стабильность передачи и распределения электроэнергии, поэтому контроль основных электрических характеристик проводится не только во время производства, но и после монтажа, ремонта, реконструкции и в процессе эксплуатации.

Одним из параметров, который позволяет проверить соответствие обмоток заданной схеме, является коэффициент трансформации. Его измерение показывает соотношение между напряжениями соответствующих обмоток и позволяет выявлять несоответствия, связанные с конструкцией обмоток, соединениями или положением устройства регулирования.

При этом данный показатель нельзя рассматривать изолированно от остальных результатов испытаний. В реальной диагностике трансформатора он дополняется измерением сопротивления обмоток постоянному току, проверкой изоляции, испытаниями повышенным напряжением, контролем переключателя ответвлений и другими процедурами.

Такой комплексный подход особенно важен для подстанций, распределительных сетей и предприятий, где трансформаторы эксплуатируются в течение длительного периода и подвергаются различным электрическим и механическим воздействиям.

От чего зависит результат измерения

Коэффициент трансформации определяется конструкцией трансформатора и соотношением числа витков обмоток. Для простого двухобмоточного трансформатора его определение относительно straightforward: сравниваются соответствующие значения напряжения на стороне высокого и низкого напряжения.

Однако реальные силовые трансформаторы могут иметь несколько обмоток, различные схемы соединения и устройства регулирования напряжения под нагрузкой или без возбуждения. В таких случаях измерение требует более внимательного подхода.

Особое значение имеет положение переключателя ответвлений. При изменении числа активных витков изменяется и ожидаемое соотношение напряжений. Поэтому перед испытанием необходимо определить положение регулирования и учитывать его при интерпретации полученных результатов.

Кроме того, специалисту необходимо проверить правильность подключения измерительной цепи. Ошибка в схеме способна привести к неправильному результату даже при исправном трансформаторе.

Как организуется измерение

Практическая процедура начинается с подготовки объекта. Трансформатор должен быть отключён от электрической сети в соответствии с действующими требованиями безопасности, а специалисты должны убедиться в отсутствии условий, препятствующих проведению испытаний.

После подготовки выполняется подключение измерительной системы к соответствующим выводам обмоток. Далее формируется измерительный сигнал и регистрируются необходимые электрические величины.

В зависимости от конструкции трансформатора проверка может выполняться для различных фаз и положений регулирования. Полученные результаты фиксируются в протоколе и сопоставляются с расчётными или паспортными данными, а также с результатами предыдущих измерений, если они доступны.

Особенно полезным является сравнение с историей конкретного оборудования. Если значение параметра изменилось по сравнению с предыдущими испытаниями, инженер получает основание для дополнительного анализа.

Что можно обнаружить при проверке

Измерение коэффициента трансформации не предназначено для поиска всех возможных дефектов трансформатора. Его основная задача заключается в контроле соответствия электрического соотношения между обмотками.

Отклонение результата может быть связано с несколькими группами факторов:

• неправильным подключением измерительной схемы;
• ошибкой при определении положения переключателя;
• особенностями схемы соединения обмоток;
• проблемами в цепях обмоток;
• изменением состояния отдельных элементов трансформатора.

Поэтому при получении необычного результата не следует сразу делать вывод о наличии серьёзного повреждения. Сначала необходимо проверить условия проведения испытания, соединения и исходные данные.

Если методические причины исключены, измерение может быть дополнено другими диагностическими процедурами. Например, измерение сопротивления обмоток позволяет получить дополнительную информацию о состоянии электрических цепей и соединений.

Применение при производстве трансформаторов

На заводе измерение коэффициента трансформации является частью электрического контроля изготовленного оборудования. Для производителя важно подтвердить, что фактические параметры соответствуют проектной схеме.

Прибор для измерения коэффициента трансформации в этом случае используется в составе испытательной инфраструктуры предприятия. Проверка может проводиться для различных обмоток и предусмотренных положений регулирования.

Значение метода заключается также в формировании исходной точки для дальнейшего контроля. Результаты заводских испытаний могут сохраняться в технической документации и использоваться для последующего сравнения после транспортировки, монтажа или ремонта.

Таким образом, заводская проверка выполняет не только функцию контроля выпускаемой продукции, но и создаёт исходные данные для последующего технического сопровождения оборудования.

Контроль после транспортировки и монтажа

Транспортировка крупного трансформатора связана с механическими нагрузками и необходимостью последующей сборки оборудования на объекте. После доставки выполняется монтаж вводов, соединительных элементов, систем заземления и вспомогательных цепей.

Перед включением трансформатора в работу необходимо подтвердить готовность оборудования. В программу приёмо-сдаточных испытаний могут входить различные электрические измерения, включая проверку коэффициента трансформации.

На этом этапе специалист получает возможность сопоставить фактические результаты с исходными данными. Если параметры соответствуют ожидаемому состоянию, результаты включаются в комплект эксплуатационной документации. При выявлении отклонений требуется дополнительная проверка до подачи рабочего напряжения.

Такой принцип особенно важен для подстанций, где ошибка при вводе оборудования может повлиять не только на отдельный трансформатор, но и на работу связанной части энергосистемы.

Значение измерения после ремонта

После капитального ремонта или работ с обмотками контроль электрических характеристик приобретает особое значение. Даже если ремонт выполнялся в соответствии с установленной технологией, состояние оборудования необходимо подтвердить измерениями.

Если в ремонтном процессе затрагивались обмотки, соединения или устройство регулирования, изменение коэффициента трансформации может стать важным признаком, требующим дополнительного анализа.

В этом случае Прибор для измерения коэффициента трансформации используется не как единственный диагностический инструмент, а как часть последовательности контрольных операций.

Инженер сопоставляет полученные значения с данными до ремонта, результатами других испытаний и документацией на трансформатор. Такой подход позволяет оценивать не только соответствие отдельного параметра, но и общую согласованность результатов.

Почему автоматизация полезна в испытательной практике

При работе с мощными трансформаторами количество измерений может быть значительным. Необходимо учитывать фазы, обмотки, схемы соединения и положения регулирования. При большом объёме ручных операций возрастает вероятность ошибки оператора при подключении или фиксации результатов.

Современная испытательная практика поэтому стремится к автоматизации последовательных измерений и регистрации данных. Автоматизированный процесс способен упростить работу лаборатории, особенно если результаты необходимо систематически сохранять и использовать при последующем анализе.

Однако автоматизация не отменяет инженерной ответственности. Специалист по-прежнему должен определить правильную схему, проверить исходные условия и оценить полученные данные с учётом конструкции конкретного трансформатора.

Использование в системе состояния диагностики

Современное техническое обслуживание энергетического оборудования всё чаще ориентируется не только на календарные сроки, но и на фактическое состояние объекта. Для этого формируется история диагностических измерений.

Коэффициент трансформации может быть одним из параметров такой истории. Если измерения выполняются регулярно и в сопоставимых условиях, инженер получает возможность отслеживать изменения электрических характеристик конкретного трансформатора.

При этом важно учитывать, что единичное отклонение не всегда означает развитие дефекта. Значение имеет совокупность признаков: результаты других испытаний, эксплуатационные условия, история ремонта, состояние устройства регулирования и характер изменения параметра во времени.

Именно поэтому Прибор для измерения коэффициента трансформации наиболее эффективно использовать в рамках комплексной системы диагностики, а не как отдельное средство принятия технических решений.

Роль метода в современной эксплуатации электросетей

Для энергетических компаний контроль трансформаторов связан не только с обеспечением электрических параметров, но и с планированием технического обслуживания. Чем больше информации накоплено по конкретному оборудованию, тем проще специалистам определять необходимость дополнительного обследования.

Измерение коэффициента трансформации может применяться при профилактических испытаниях, после ремонта, перед вводом нового оборудования и в рамках комплексного обследования трансформатора.

Особенно актуален такой подход для подстанций и распределительных систем, где необходимо контролировать большое количество силового оборудования. Сочетание электрических измерений, анализа эксплуатационных данных и результатов диагностических испытаний создаёт более целостную картину состояния трансформатора.

В перспективе развитие испытательных лабораторий будет связано с цифровой регистрацией результатов, автоматизацией измерительных процедур и интеграцией различных диагностических методов. При этом фундаментальный принцип останется прежним: измерительный результат должен рассматриваться в контексте конструкции оборудования, условий испытания и истории его эксплуатации.

Практический подход инженера

Измерение коэффициента трансформации является сравнительно узкой диагностической процедурой, но её значение выходит далеко за рамки получения одного электрического показателя. Правильно организованное испытание помогает проверить соответствие обмоток, выявить несоответствия и сформировать данные для дальнейшего технического анализа.

Для испытательных лабораторий, производителей трансформаторов, энергетических компаний, сервисных организаций и специалистов по высоковольтным испытаниям наиболее рациональным является включение этого метода в комплексную программу контроля.

В такой системе Прибор для измерения коэффициента трансформации становится частью общего процесса управления техническим состоянием трансформатора: от заводских испытаний и приёмки до ремонта, профилактического контроля и последующей эксплуатации в составе электросетевой инфраструктуры.
