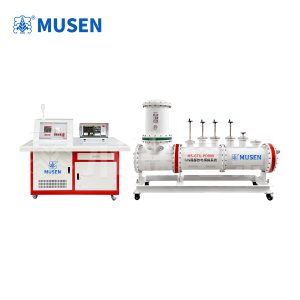

Устройство для имитации частичных разрядов в КРУЭ: зачем оно необходимо при проверке изоляции

Почему диагностика частичных разрядов требует воспроизводимого источника дефекта

В высоковольтной энергетике локальные дефекты изоляции редко становятся причиной немедленного отказа оборудования. Намного чаще процесс развивается постепенно: в определённой зоне возникает электрическое поле повышенной напряжённости, появляются небольшие частичные разряды, затем происходит локальное разрушение изоляционного материала. На раннем этапе такой процесс может практически не влиять на эксплуатационные параметры оборудования, однако при дальнейшем развитии дефекта риск повреждения возрастает.

Именно поэтому контроль частичных разрядов используется как один из инструментов оценки состояния электрической изоляции. Особенно важна такая диагностика для газоизолированных распределительных устройств, трансформаторов, кабельных систем и других элементов высоковольтной инфраструктуры.

При этом для проверки измерительного тракта недостаточно просто подключить прибор к исправному объекту. Испытательной лаборатории необходимо понимать, способен ли комплекс регистрации обнаруживать характерные сигналы, правильно ли организовано подключение датчиков и насколько корректно выполняется обработка результатов. Здесь возникает задача создания контролируемого источника сигнала, имитирующего характер частичного разряда.

Устройство для имитации частичных разрядов в КРУЭ применяется именно в таком контексте: оно позволяет сформировать контролируемое воздействие для проверки и настройки системы измерения без необходимости специально создавать повреждение в реальном высоковольтном оборудовании.

Как возникает частичный разряд в газоизолированном оборудовании

КРУЭ представляет собой сложную конструкцию, в которой токоведущие элементы размещаются внутри металлического корпуса, а изоляционная система обеспечивает требуемую электрическую прочность между проводниками и корпусом.

В идеальном состоянии электрическое поле распределяется в допустимых пределах. Однако производственные отклонения, загрязнение поверхности, микродефекты, металлические частицы, локальные неоднородности или нарушения геометрии электрода могут изменить распределение поля.

Если локальная напряжённость становится достаточно высокой, в изоляционной среде возникает электрический разряд, который не приводит к полному пробою промежутка. Такой процесс и относится к частичным разрядам.

Для диагностической системы важно не только зарегистрировать факт возникновения импульса. Инженеру необходимо определить, является ли обнаруженный сигнал реальным проявлением дефекта или он связан с внешними электромагнитными помехами, коммутационными процессами либо особенностями измерительной цепи.

Поэтому лабораторная проверка должна учитывать весь измерительный тракт: источник испытательного напряжения, объект, датчики, соединительные элементы, систему регистрации и программную обработку.

Принцип формирования имитационного сигнала

Имитационный источник не воспроизводит конкретную неисправность GIS во всех её физических деталях. Его задача заключается в создании контролируемого электрического воздействия, которое измерительная система воспринимает как сигнал, соответствующий определённому уровню частичных разрядов.

Такой подход позволяет разделить две задачи.

Первая — проверка самого измерительного оборудования. Необходимо убедиться, что система регистрации принимает сигнал, корректно отображает его и позволяет оператору анализировать полученную информацию.

Вторая — проверка методики измерения. Даже исправная аппаратура может давать неудовлетворительный результат, если неправильно выбраны точки подключения, не учтены внешние помехи или нарушена последовательность испытаний.

Устройство для имитации частичных разрядов в КРУЭ в этом случае становится промежуточным инструментом между измерительной методикой и реальным объектом диагностики. Оно позволяет проводить контроль в условиях, когда характер воздействия известен и может использоваться как ориентир при проверке измерительного канала.

Как организуется проверка измерительного комплекса

Практическая процедура зависит от конструкции испытательной установки, типа объекта и принятой методики, однако логика работы лаборатории обычно строится последовательно.

Подготовка измерительного тракта

Перед испытанием проверяются соединения, измерительные датчики, заземление, экранирование и состояние оборудования. Особое значение имеет защита от внешних помех, поскольку при работе с высоковольтными установками электромагнитная обстановка может существенно влиять на регистрацию слабых импульсных сигналов.

Формирование контролируемого воздействия

Имитационный источник подключается в соответствии с принятой схемой испытаний. После этого формируется сигнал, который должен быть обнаружен измерительной системой.

Регистрация и анализ

Система фиксирует импульсы и предоставляет данные для дальнейшего анализа. В зависимости от используемого комплекса инженер может оценивать распределение импульсов, их фазовую привязку и другие диагностические признаки, предусмотренные методикой.

Проверка воспроизводимости

Повторение процедуры позволяет определить, сохраняется ли характер реакции измерительного комплекса при одинаковых условиях. Это важно для испытательных лабораторий, где результаты различных измерений должны быть сопоставимыми.

Где такой подход особенно востребован

Применение имитационного сигнала не ограничивается приёмочными испытаниями. Он может быть полезен на разных этапах жизненного цикла высоковольтного оборудования.

Устройство для имитации частичных разрядов в КРУЭ может использоваться при подготовке и проверке измерительных систем в испытательных лабораториях, на предприятиях — изготовителях высоковольтного оборудования, при проведении пусконаладочных работ и в рамках процедур технической диагностики.

Для производителя GIS это актуально при проверке испытательной инфраструктуры перед проведением заводских испытаний. Для испытательной организации — при контроле готовности измерительного канала. Для специалистов энергетической компании — при организации диагностических мероприятий в рамках технического обслуживания и состояния оборудования.

Похожая логика применяется и при диагностике других объектов. Например, при испытании силовых трансформаторов внимание уделяется состоянию внутренней изоляции и ввода, при обследовании кабельных линий — состоянию кабельной изоляции и соединительных элементов, а при проверке распределительных устройств — качеству изоляционной системы и состоянию конструктивных узлов.

Почему имитация не заменяет диагностику реального объекта

Важно различать проверку измерительной системы и диагностику оборудования.

Имитационный источник позволяет проверить, как система реагирует на контролируемый сигнал. Однако он не может заменить исследование реального GIS, трансформатора, кабеля или другого высоковольтного объекта.

При фактической диагностике инженер сталкивается с гораздо более сложной картиной. На результат могут влиять конструкция объекта, характеристики изоляционной системы, расположение потенциального дефекта, внешние помехи и особенности подключения измерительных средств.

Поэтому имитация должна рассматриваться как часть общей методики контроля, а не как самостоятельный способ определения технического состояния оборудования.

Значение для заводских и приёмочных испытаний

При производстве высоковольтного оборудования качество испытательной инфраструктуры имеет не меньшее значение, чем сама процедура испытания. Ошибка в измерительном канале способна привести к неправильной интерпретации результатов.

Использование контролируемого сигнала позволяет заранее проверить измерительную цепь и выявить проблемы с подключением или регистрацией до начала основной процедуры.

Для инженерной организации это особенно важно при проведении приёмочных испытаний на новом объекте. До подачи высокого напряжения специалисты могут проверить готовность измерительной части комплекса и убедиться, что регистрация импульсных процессов организована корректно.

Такой подход помогает разграничить проблемы оборудования и проблемы измерительной методики. Если система не реагирует ожидаемым образом на контролируемое воздействие, сначала следует проверить измерительный тракт, а не делать вывод о состоянии испытуемого объекта.

Роль имитации в состоянии диагностики электросетевого оборудования

Современная эксплуатация электроэнергетических объектов постепенно смещается от исключительно календарного обслуживания к оценке фактического состояния оборудования. При таком подходе значение получают методы, которые позволяют обнаружить развитие дефекта до возникновения аварийного отказа.

Контроль частичных разрядов может быть частью такой системы диагностики. Для GIS, силовых трансформаторов, кабельных линий и другого оборудования результаты измерений могут использоваться совместно с другими диагностическими данными.

Однако качество выводов напрямую связано с достоверностью измерений. Поэтому контроль измерительного оборудования, регулярная проверка испытательных схем и правильная интерпретация сигналов становятся важными элементами технической инфраструктуры.

Что меняется в испытательных лабораториях

Развитие высоковольтной энергетики сопровождается усложнением диагностических систем. Современные измерительные комплексы объединяют регистрацию сигналов, программную обработку, визуализацию результатов и накопление диагностической информации.

Одновременно растёт значение воспроизводимых процедур проверки. Лаборатории работают не только с отдельными испытаниями, но и с большими массивами данных, полученными при заводском контроле, вводе оборудования в эксплуатацию и последующей диагностике.

В этих условиях имитационные средства становятся инструментом обеспечения качества измерений. Они помогают выстроить последовательную процедуру проверки и снизить зависимость результата от случайных факторов измерительной цепи.

В дальнейшем развитие диагностики будет связано с более тесной интеграцией методов контроля изоляции, автоматизированной обработки данных и систем технического мониторинга. При этом базовый принцип останется неизменным: прежде чем интерпретировать слабый диагностический сигнал как признак дефекта, необходимо убедиться в достоверности самого измерительного процесса.

Практический вывод для инженера

При организации контроля частичных разрядов важно рассматривать испытательную систему как единый комплекс, а не как отдельный измерительный прибор. Источник напряжения, объект испытаний, датчики, соединения, экранирование и программная обработка должны работать согласованно.

Устройство для имитации частичных разрядов в КРУЭ позволяет организовать контролируемую проверку измерительного тракта и тем самым повысить воспроизводимость подготовительных процедур. На практике это особенно важно там, где результаты диагностики используются при заводских испытаниях, приёмке оборудования, техническом обслуживании и оценке состояния высоковольтной изоляции.

Главная ценность такого подхода заключается не в имитации неисправности как таковой, а в возможности отделить качество измерительной системы от характеристик реального объекта. Именно такая последовательность — сначала проверка метода и измерительного канала, затем проведение испытания и только после этого техническая интерпретация результатов — формирует основу достоверной диагностики в современной электроэнергетике.
