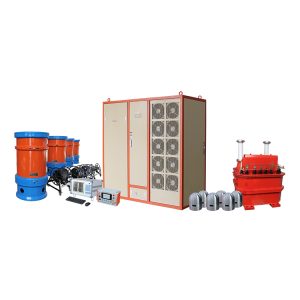

Система индуцированного напряжения без частичных разрядов: испытание изоляции высоковольтного оборудования

При диагностике силовых трансформаторов и другого высоковольтного оборудования важно оценивать не только способность изоляции выдерживать электрическую нагрузку, но и наличие дефектов, которые могут проявляться при повышении напряжения. Одним из методов такой проверки являются испытания индуцированным напряжением. Они позволяют исследовать состояние изоляционной системы в условиях электрического воздействия, соответствующего особенностям конструкции проверяемого оборудования. Для проведения подобных работ в испытательных лабораториях применяется система индуцированного напряжения без частичных разрядов, предназначенная для организации испытательного процесса с учетом требований к электрической прочности и контролю частичных разрядов.

Почему индуцированное напряжение важно при диагностике изоляции

В силовом трансформаторе изоляция обмоток, выводов и других токоведущих элементов должна сохранять свои свойства при воздействии электрического поля. На ее состояние влияют конструкция оборудования, качество изоляционных материалов, условия эксплуатации, температурные изменения, влажность и естественное старение. Даже если внешние признаки повреждения отсутствуют, внутри изоляционной системы могут возникать локальные неоднородности, способные влиять на электрические характеристики.

Испытание индуцированным напряжением основано на создании напряжения в проверяемой обмотке посредством электромагнитной индукции. Такой подход позволяет проводить испытания изоляции между витками, слоями и другими элементами обмоточной системы в соответствии с выбранной схемой подключения и установленной методикой. Конкретные параметры испытания определяются конструкцией оборудования, его номинальными характеристиками и применимыми нормативными требованиями.

При этом необходимо различать испытание повышенным напряжением и измерение частичных разрядов. Первое предназначено для проверки электрической прочности изоляции, тогда как второе помогает выявлять локальные процессы разряда, возникающие в отдельных участках изоляционной системы. Совместное рассмотрение этих аспектов дает более полное представление о состоянии оборудования.

Назначение системы без частичных разрядов

При испытаниях высоковольтной изоляции существенное значение имеет не только формирование необходимого напряжения, но и собственные электрические характеристики испытательной установки. Нежелательные разрядные процессы в элементах установки могут осложнять измерения и затруднять определение источника зарегистрированных импульсов. Поэтому при проведении испытаний особое внимание уделяется конструкции оборудования, качеству изоляции, организации высоковольтных соединений и электромагнитной обстановке.

Система индуцированного напряжения без частичных разрядов используется для проведения испытаний, в которых требуется ограничить влияние собственных частичных разрядов испытательной установки на результаты измерений. Такая характеристика особенно важна при работе с чувствительными измерительными приборами и исследовании изоляции, где необходимо отличать реальные проявления дефектов от помех, связанных с испытательной схемой.

При этом формулировка «без частичных разрядов» не означает, что любое проверяемое оборудование гарантированно не будет демонстрировать разрядную активность. Результат зависит от состояния объекта, условий испытания, уровня приложенного напряжения, конфигурации измерительной цепи и внешних помех. Поэтому при выборе системы необходимо учитывать не только заявленное назначение установки, но и возможность корректного выполнения всей измерительной процедуры.

Основные области применения

Одним из основных направлений применения таких систем является испытание силовых трансформаторов. В процессе производства и технического обслуживания необходимо проверять состояние изоляции обмоток и оценивать ее способность выдерживать предусмотренные электрические нагрузки. Индуцированное напряжение позволяет воздействовать на обмоточную систему с учетом особенностей ее конструкции, а соответствующие измерения помогают выявлять потенциальные проблемы в пределах выбранной методики.

Испытательные системы также востребованы на предприятиях, занимающихся производством высоковольтного оборудования, в электротехнических лабораториях и организациях, выполняющих диагностические работы. В зависимости от конфигурации оборудования и поставленных задач испытания могут входить в программу приемочного контроля, проверки после ремонта или исследования причин ухудшения изоляционных характеристик.

Для производителей трансформаторов важна воспроизводимость испытательных условий. Стабильная работа источника напряжения и правильно организованная измерительная цепь помогают сравнивать результаты отдельных проверок и документировать состояние продукции. В лабораторной практике дополнительно учитывают условия окружающей среды, расположение испытательного объекта, состояние соединений и особенности заземления.

Что учитывать при выборе испытательного оборудования

Выбор системы должен основываться на технических характеристиках проверяемых объектов и требованиях к испытательному процессу. В первую очередь необходимо определить диапазон напряжений, тип и мощность подключаемого оборудования, продолжительность испытаний и предполагаемый режим эксплуатации установки. Также следует проверить совместимость системы с существующими измерительными приборами и испытательной инфраструктурой.

Важным критерием является уровень собственных частичных разрядов испытательной установки при предусмотренных условиях работы. Для корректной оценки необходимо учитывать методику измерения, параметры измерительной цепи и влияние внешних электромагнитных помех. Без этого даже технически исправная установка не всегда позволяет получить однозначные результаты.

При сравнении оборудования целесообразно уточнять, какие режимы испытаний поддерживаются, каким образом регулируется напряжение, предусмотрены ли необходимые средства защиты и какие требования предъявляются к подключению объекта. Отдельное внимание следует уделить документации: в ней должны быть указаны условия эксплуатации, ограничения применения и порядок выполнения испытательных операций.

Не менее важна безопасность. Высоковольтные испытания требуют подготовленной площадки, ограждения опасной зоны, исправного заземления и соблюдения установленной последовательности включения и отключения оборудования. Подготовку объекта, выполнение измерений и разрядку испытательной цепи должны проводить квалифицированные специалисты в соответствии с действующими правилами.

Как интерпретировать результаты испытаний

Результаты испытания необходимо оценивать с учетом типа оборудования, применяемой методики и установленных критериев приемки. Само по себе отсутствие зарегистрированных частичных разрядов не подтверждает абсолютное отсутствие дефектов изоляции: чувствительность измерительной системы ограничена, а обнаружение разрядной активности зависит от условий проведения проверки.

Если во время испытания регистрируются импульсы, важно определить их происхождение. Они могут быть связаны с проверяемым объектом, испытательной установкой, соединительными элементами или внешними помехами. Для уточнения результатов проверяют схему подключения, состояние контактов, заземление и стабильность измерительной системы. При необходимости испытание проводят повторно после устранения выявленных факторов, соблюдая требования безопасности и соответствующей методики.

Комплексный подход позволяет использовать результаты измерений для принятия обоснованных технических решений. В производстве они могут служить частью контроля качества, а при техническом обслуживании — дополнительным источником информации о состоянии изоляции. Однако выводы о пригодности оборудования к дальнейшей эксплуатации должны опираться на совокупность результатов диагностики, а не на один показатель.

Значение системы для высоковольтных испытаний

Качество испытаний зависит от согласованной работы источника напряжения, измерительных средств, испытательной схемы и проверяемого объекта. Снижение влияния собственных частичных разрядов установки помогает повысить достоверность измерений и упростить анализ результатов, особенно при исследовании высоковольтной изоляции трансформаторов.

Система индуцированного напряжения без частичных разрядов представляет интерес для предприятий и лабораторий, которым необходимо организовать контролируемые испытания электрической прочности и оценивать состояние изоляционных систем. При выборе оборудования следует учитывать реальные параметры объектов, требования применимых стандартов, возможности измерительной инфраструктуры и условия безопасной эксплуатации. Такой подход позволяет включить испытания индуцированным напряжением в комплексную программу контроля качества и технической диагностики высоковольтного оборудования.
