Измерение tgδ и диагностика изоляции с помощью MS-101

Принцип измерения тангенса угла диэлектрических потерь, применение измерителей MS-101 и интерпретация результатов диагностики трансформаторов, генераторов и кабелей.

Что показывает измерение тангенса угла диэлектрических потерь?

Измерение tgδ позволяет оценивать диэлектрические потери изоляции при определённых условиях испытания. Измеритель серии MS-101 предназначен для соответствующих диагностических задач в пределах возможностей конкретной модификации.

Тангенс угла диэлектрических потерь зависит от свойств материала, температуры, влажности, частоты и состояния изоляции. Изменение результата может указывать на необходимость дополнительного обследования, но не позволяет без других данных однозначно определить причину ухудшения изоляции.

Как проходит подготовка к измерению?

Перед испытанием инженер определяет объект диагностики, выбирает утверждённую методику и проверяет допустимость выбранного режима. Оборудование подготавливают в соответствии с руководством изготовителя и правилами электробезопасности.

Основные этапы работы:

идентификация оборудования и фиксация его состояния;
проверка измерителя, кабелей, соединений и заземления;
выбор предусмотренной методикой схемы подключения;
установка требуемых параметров испытания;
проведение измерения и сохранение результата;
проверка корректности данных и оформление протокола.

Для испытаний при рабочем напряжении или с резонансной установкой требуется отдельная проверка пригодности оборудования и соответствующей схемы. Нельзя переносить процедуру одного вида испытаний на другой без технического обоснования.

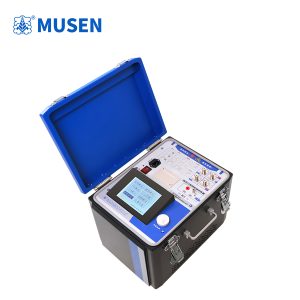

Измеритель диэлектрических потерь

Какие функции MS-101 могут быть полезны?

В зависимости от модификации серии MS-101 могут предусматриваться защита от помех, различные схемы подключения, измерение ёмкости, построение частотных зависимостей tgδ и передача данных.

Для выбора необходимо проверить наличие каждой требуемой функции в паспорте конкретной модели. Если проект предусматривает внешний источник высокого напряжения с частотой 40–70 Гц, нужно подтвердить совместимость прибора с таким источником и допустимые рабочие параметры.

Как правильно интерпретировать результаты?

Измеренное значение следует сравнивать с результатами предыдущих испытаний при сопоставимых условиях. Различия в температуре, подключении, испытательном напряжении и частоте могут влиять на результат.

При анализе трансформаторной изоляции учитывают конструкцию оборудования, историю эксплуатации и дополнительные диагностические сведения. При необходимости измерение tgδ дополняют другими методами контроля.

Частичные разряды представляют отдельный диагностический процесс. IEC 60270:2025 относится к измерению частичных разрядов по кажущемуся заряду. Методы UHF и акустической эмиссии AE также применяются в соответствующих диагностических системах, но их наличие нельзя предполагать у прибора MS-101 без подтверждения производителя.

Какие международные стандарты использовать?

IEC 60247:2004 описывает измерение диэлектрических характеристик изоляционных жидкостей. IEC 60076-1:2011 устанавливает общие требования к силовым трансформаторам. IEC 60270:2025 относится к частичным разрядам.

Выбор стандарта зависит от объекта, измеряемой величины и применяемой процедуры. Ни одна из этих ссылок сама по себе не подтверждает сертификацию MS-101.

FAQ: частые вопросы

Вопрос: Может ли увеличение tgδ свидетельствовать об ухудшении изоляции?

Ответ: Да, оно может служить диагностическим признаком, но требует проверки условий измерения и сопоставления с другими данными.

Вопрос: Можно ли сравнивать результаты, полученные при разной температуре?

Ответ: Такое сравнение требует учёта влияния температуры и применяемой методики.

Вопрос: Где получить технические характеристики MS-101?

Ответ: Используйте официальный сайт https://www.msdq.ru/ и запросите паспорт конкретной модификации у поставщика.

Техническая проверка: перед публикацией материал должен быть проверен специалистом по диагностике высоковольтной изоляции.

Международный стандарт: IEC 60247:2004, «Изоляционные жидкости. Измерение относительной диэлектрической проницаемости, тангенса угла диэлектрических потерь и удельного сопротивления постоянному току».

Официальный источник: https://webstore.iec.ch/en/publication/1150

Сайт производителя: https://www.msdq.ru/
