Как выбрать измеритель диэлектрических потерь MS-101 для энергетики

Практическое руководство по выбору измерителя диэлектрических потерь MS-101 для трансформаторов, генераторов, кабелей и ёмкостного оборудования. Критерии применения, подключения и проверки характеристик.

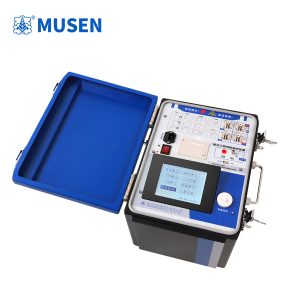

Прибор для измерения диэлектрических потерь MS-101G1

Как подобрать прибор под конкретную задачу?

Измеритель диэлектрических потерь MS-101 выбирают с учётом типа изоляции, объекта испытания, требуемого напряжения, условий электромагнитных помех и принятой методики измерения. Один и тот же прибор нельзя автоматически считать подходящим для всех трансформаторов, генераторов, кабелей и ёмкостных устройств.

Перед закупкой необходимо определить, какие параметры требуется измерять, какие схемы подключения разрешены и как должны оформляться результаты. Для каждой модификации MS-101 следует проверить паспортные характеристики на сайте https://www.msdq.ru/ или запросить официальную документацию производителя.

Как учитывать тип испытываемого оборудования?

При диагностике силового трансформатора особое внимание уделяют изоляции обмоток и вводов, если выбранная конфигурация поддерживает соответствующие испытания. Результаты измерения tgδ сопоставляют с предыдущими измерениями и условиями проведения испытания.

При работе с генератором учитывают конструкцию обмоток, схему подключения, допустимое испытательное напряжение и требования изготовителя оборудования. Для кабельных линий необходимо различать испытания при рабочем напряжении, испытания с резонансной установкой и испытания при отключённом оборудовании.

Контроль ёмкостных устройств под напряжением требует специального подтверждения пригодности прибора и соблюдения правил электробезопасности. Наличие такой задачи в техническом задании ещё не означает, что любая модификация MS-101 допускает её выполнение.

Какие характеристики нужно проверить?

Перед заказом проверьте:

количество измерительных каналов;
поддерживаемые прямую и обратную схемы подключения;
диапазон испытательного напряжения;
частотные режимы и совместимость с внешним источником;
точность измерения tgδ и ёмкости;
функции экранирования и подавления помех;
передачу, хранение и экспорт результатов;
наличие необходимых кабелей, датчиков и принадлежностей.

Если проект предусматривает внешний источник высокого напряжения в диапазоне 40–70 Гц, необходимо отдельно подтвердить поддержку этого режима конкретным исполнением прибора. Диапазон частот не определяет сам по себе допустимый уровень напряжения.

Как учитывать международные стандарты?

IEC 60247:2004 описывает измерение относительной диэлектрической проницаемости, тангенса угла диэлектрических потерь и удельного сопротивления изоляционных жидкостей. Этот стандарт применим к соответствующим жидким материалам и не заменяет методику испытаний твёрдой изоляции или вводов.

Для общих требований к силовым трансформаторам используют IEC 60076-1:2011. Конкретную методику измерения и критерии оценки состояния изоляции необходимо определять по стандарту, техническому заданию и документации на испытываемое оборудование.

Как подготовить прибор к эксплуатации?

До начала испытаний следует проверить целостность кабелей, состояние заземления, правильность схемы подключения и действительность калибровочных документов. Оператор должен соблюдать инструкцию изготовителя и утверждённую процедуру безопасного проведения высоковольтных испытаний.

Результаты измерений следует сохранять вместе с идентификатором оборудования, датой, температурой и условиями испытания. Такой подход позволяет корректно сравнивать данные при последующем обслуживании.

FAQ: частые вопросы

Вопрос: Подходит ли один измеритель для трансформаторов и кабелей?

Ответ: Это зависит от поддерживаемых режимов, диапазона напряжения и методик, разрешённых для конкретной модификации.

Вопрос: Достаточно ли указания 12 кВ или 20 кВ в заявке?

Ответ: Нет. Нужно проверить допустимое испытательное напряжение, схему испытания и совместимость прибора с объектом.

Вопрос: Как определить необходимую точность?

Ответ: Требуемую точность устанавливают техническое задание, применяемая методика и характеристики испытываемого оборудования.

Техническая проверка: перед публикацией рекомендации должны быть проверены специалистом по электрическим испытаниям.

Международный стандарт: IEC 60247:2004, «Изоляционные жидкости. Измерение относительной диэлектрической проницаемости, тангенса угла диэлектрических потерь и удельного сопротивления постоянному току».

Официальный источник: https://webstore.iec.ch/en/publication/1150

Сайт производителя: https://www.msdq.ru/
