Практика проведения испытаний КРУЭ: совмещение выдерживаемого напряжения и контроля ЧР
2026-09-20
Практика проведения испытаний КРУЭ: совмещение выдерживаемого напряжения и контроля ЧР—Испытательное оборудование для КРУЭ (без частичных разрядов)
Испытательное оборудование для КРУЭ (без частичных разрядов) , испытание КРУЭ на месте, диагностика частичных разрядов
Методика проведения синхронных испытаний выдерживаемым напряжением и измерения частичных разрядов КРУЭ с помощью Испытательное оборудование для КРУЭ (без частичных разрядов)
Проведение пусконаладочных работ и сервисного обслуживания распределительных устройств с элегазовой изоляцией требует соблюдения строгих международных регламентов. Наиболее достоверным методом проверки качества монтажа является совмещение испытания изоляции повышанным напряжением промышленной частоты с одновременным измерением уровня частичных разрядов.

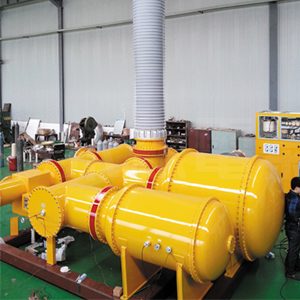

Высоковольтная комбинированная испытательная платформа GTU (без частичных разрядов),
Пошаговый алгоритм проведения работ
Для реализации этого метода применяется комплекс Испытательное оборудование для КРУЭ (без частичных разрядов) , порядок работы с которым включает следующие этапы:
-
Подготовительные работы. Проводится визуальный осмотр, проверка давления элегаза в отсеках КРУЭ и стыковка бака испытательной установки GTU с соответствующим присоединением через переходной фланец.
-
Вакуумирование и заполнение соединительного объема. Зона стыковки вакуумируется и заполняется элегазом до нормируемого рабочего давления.
-
Подключение измерительных каналов. Датчики частичных разрядов (ультравысокочастотные UHF-датчики или высокочастотные трансформаторы тока) подключаются к штатным диагностическим портам КРУЭ и измерительному блоку установки.
-
Подъем напряжения и диагностика. Напряжение поднимается ступенчато согласно графику испытаний. На каждой ступени фиксируется уровень фоновых и внутренних разрядов.
Современное оборудование Испытательное оборудование для КРУЭ (без частичных разрядов) позволяет выявлять местоположение дефекта с точностью до конкретного отсека благодаря синхронному анализу сигналов.
Диагностические возможности оборудования
Применение установки позволяет идентифицировать следующие типы опасных дефектов:
-
Посторонние металлические микрочастицы на поверхности изоляторов или в свободном объеме элегаза.
-
Воздушные раковины и микропоры внутри эпоксидных тарельчатых изоляторов.
-
Плохой электрический контакт элемента заземления или внутренних токоведущих шин.
-
Микрозаусенцы на электродах, создающие высокую локальную напряженность поля.
Благодаря предельно низкому собственному фону системы Испытательное оборудование для КРУЭ (без частичных разрядов) (не более 1–3 пКл) специалисты могут уверенно отделять истинные сигналы от дефектов КРУЭ от внешних электромагнитных помех.
Подробные методические рекомендации по проведению испытаний на объектах можно найти на портале https://www.msdq.ru/ .
Безопасность при проведении полевых работ
Все операции выполняются при непрерывном автоматическом контроле состояния заземления и давления газа во всех модулях. При возникновении пробоя в испытуемом объекте электроника мгновенно снимает возбуждение с источника питания за время, не превышающее нескольких миллисекунд, что предотвращает повреждение внутренних поверхностей КРУЭ.
Часто задаваемые вопросы (FAQ)
Вопрос: Какие типы датчиков частичных разрядов подходят для работы с комплексом?
Ответ: Комплекс совместим с электрическими измерительными импедансами по стандарту IEC 60270, а также с ультравысокочастотными (UHF) датчиками.
Вопрос: Что происходит при пробое в испытуемом КРУЭ во время подъема напряжения?
Ответ: Системы быстрой защиты моментально отключают подачу высокого напряжения, минимизируя выделение энергии в точке пробоя и защищая оборудование от повреждений.
