Тестер деформации обмоток трансформатора (SFRA)
Высокоточный тестер SFRA для анализа стабильности обмоток силовых трансформаторов. Наш анализатор частотного отклика методом качающейся частоты (комплект для FRA тестирования) обнаруживает механические смещения и деформации сердечника с ведущей в отрасли точностью. Соответствует стандартам МЭК 60076-18.
Описание
маркер

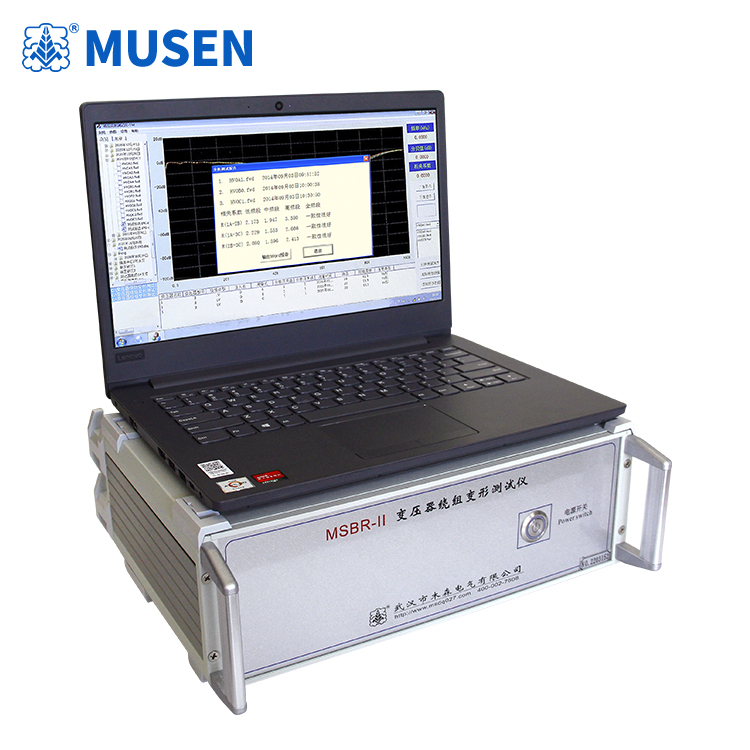

MSBR-II Анализатор деформации обмоток трансформаторов
Прибор для диагностики деформации обмоток трансформаторов (метод SFRA) определяет степень деформации обмоток путем количественной оценки изменений частотных характеристик, отражающих внутренние параметры обмоток. Устройство анализирует величину, амплитуду, затронутый частотный диапазон и динамические характеристики этих изменений; на основе полученных данных оценивается наличие серьезных повреждений трансформатора и необходимость проведения капитального ремонта.
Для трансформаторов, находящихся в эксплуатации, степень тяжести неисправности можно оценить путем сравнения спектральных характеристик различных обмоток, даже при отсутствии исходных (эталонных) частотных характеристик. Однако наличие набора исходных характеристик обмоток обеспечивает более точную и надежную основу для оценки технического состояния трансформатора, анализа последствий аварийных ситуаций, а также планирования технического обслуживания или ремонта.
1. Аппаратная часть прибора базируется на технологии высокоскоростного цифрового синтеза частоты (DDS), что позволяет точно диагностировать такие дефекты, как искажение формы, выпучивание, смещение, наклон обмоток, деформации вследствие межвитковых замыканий и межфазные замыкания.
2. Система сбора данных и управления построена на базе высокоинтегрированного микропроцессора и прецизионных компонентов с высокой стабильностью параметров. Прибор оснащен высокоскоростной двухканальной 16-битной системой аналого-цифрового преобразования (позволяющей фиксировать изменения формы сигнала при переключении ответвлений обмотки в ходе полевых испытаний) и обеспечивает повторяемость результатов измерений более 99,5% при повторных испытаниях одной и той же фазы.
3. Прибор поддерживает как линейный, так и сегментированный режимы развертки частоты, что обеспечивает совместимость с двумя основными техническими подходами, применяемыми в настоящее время в Китае.
4. Для проведения испытаний требуется лишь отсоединение шин трансформатора; все проверки могут быть выполнены без вскрытия бака или разборки оборудования.
5. В процессе измерений персонал может свободно прокладывать входные и выходные сигнальные кабели, не влияя на результаты; операторы могут оставаться на крышке бака трансформатора, не спускаясь вниз, что снижает физическую нагрузку.
6. Амплитудно-частотные характеристики соответствуют национальным техническим стандартам для данного типа оборудования. По оси частот (горизонтальной оси) поддерживаются как линейный, так и логарифмический масштаб, что позволяет пользователям выбирать удобный формат отображения и печати графиков в зависимости от конкретных задач.
7. Прибор отличается высоким уровнем интеллектуализации: программное обеспечение обеспечивает автоматический выбор диапазона амплитуды выходного сигнала (до ±10 В в пике) и автоматическую регулировку частоты дискретизации. 8. Прибор оснащен системой измерений с линейной разверткой частоты и диапазоном сканирования до 1 МГц. Шаг сканирования может быть установлен на уровне 0,25 кГц, 0,5 кГц или 1 кГц, что обеспечивает получение детальных данных для анализа деформации обмоток трансформатора.
9. Поддерживается сравнительный анализ исторических кривых: можно одновременно загружать несколько кривых для визуального сопоставления и выбирать конкретные кривые для горизонтального и вертикального анализа. Благодаря встроенной интеллектуальной экспертной системе диагностики прибор автоматически оценивает состояние обмоток трансформатора; он способен одновременно загружать до шести кривых, автоматически рассчитывать соответствующие параметры, диагностировать деформацию обмоток и выдавать предварительное заключение.
10. Программное обеспечение обладает широкими функциональными возможностями для работы в полевых условиях и автоматически сохраняет параметры окружающей среды, используемые в качестве опорных данных при диагностике деформации обмоток. Результаты измерений анализируются и сохраняются автоматически; предусмотрена возможность создания электронных документов (в формате Word) и формирования цветных печатных отчетов.
Технические параметры
| Режимы сканирования | ① Линейное сканирование: 1кГц～1МГц
② Сегментное сканирование: 0.5кГц～1кГц 0.5кГц～10кГц 10кГц～100кГц 100кГц～500кГц 500кГц～1000кГц |
| Диапазон измерения амплитуды | -100дБ～+20дБ |
| Точность измерения амплитуды | +20дБ～-60дБ: ±1дБ
-60дБ～-100дБ: ±2дБ |
