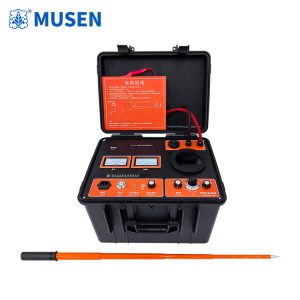

Высоковольтный мостовой прибор для определения мест повреждения в кабельных линияхПочему точное определение повреждений важно для эксплуатации электросетей

Надёжность электроснабжения зависит не только от состояния силового оборудования, но и от технического состояния кабельных линий. Повреждение изоляции, нарушение целостности жилы или ухудшение контакта в соединительной муфте могут привести к аварийному отключению и затруднить восстановление электроснабжения. При этом место дефекта не всегда можно определить визуально, особенно если кабель проложен под землёй, в кабельном канале или внутри промышленного объекта.

В подобных условиях применяются специализированные средства диагностики. Высоковольтный мостовой прибор для определения мест повреждения используется в задачах, связанных с локализацией дефектов кабельных линий электрическими измерительными методами. Его применение помогает организовать поиск неисправности на основе измеряемых параметров цепи и результатов расчёта, сокращая объём работ по вскрытию трассы и проверке отдельных участков.

Принцип мостового метода измерения

Мостовые методы основаны на сравнении электрических параметров измерительных цепей. В зависимости от конструкции прибора, схемы подключения и характера повреждения для определения расстояния до дефекта могут использоваться измерения сопротивления, сравнение параметров исправной и повреждённой жил либо другие предусмотренные производителем методы.

При диагностике кабеля важную роль играет характер неисправности. Повреждение с относительно низким сопротивлением может проявляться иначе, чем дефект с высоким переходным сопротивлением или нарушение изоляции, возникающее только при повышенном напряжении. Поэтому перед началом измерений необходимо установить, какие электрические параметры доступны для проверки и подходит ли выбранная методика к конкретному типу повреждения.

Высоковольтные испытания могут применяться в рамках комплексной диагностики, когда требуется оценить состояние изоляции или создать условия для выявления определённых дефектов. Однако наличие высоковольтного режима само по себе не означает, что любой прибор способен непосредственно определить координаты повреждения. Возможности конкретной модели, допустимые схемы подключения и порядок измерений следует проверять по технической документации производителя.

Практические задачи при диагностике кабельных линий

В энергетике и промышленности поиск повреждений кабеля обычно включает несколько последовательных этапов: определение характера неисправности, предварительную оценку участка, локализацию предполагаемого места дефекта и последующую проверку результата.

Мостовые измерения могут быть полезны, когда условия позволяют сформировать необходимую измерительную схему и получить достоверные исходные данные. При этом специалисту необходимо учитывать длину кабеля, материал и сечение жил, состояние изоляции, наличие соединительных муфт и ответвлений, а также доступность исправной жилы для сравнения, если она требуется выбранным методом.

Для кабельных линий среднего и высокого напряжения особенно важно правильно различать неисправности, связанные с проводником, и дефекты изоляции. Эти состояния могут требовать разных диагностических подходов. Например, нарушение целостности жилы и пробой изоляции между жилой и экраном не обязательно локализуются одним и тем же способом. В отдельных случаях мостовой метод целесообразно сочетать с другими средствами поиска повреждений, предусмотренными для соответствующей конструкции кабеля.

Организация измерений на объекте

Перед началом работ кабельную линию необходимо вывести из эксплуатации в соответствии с установленной процедурой, исключить возможность ошибочной подачи напряжения и проверить отсутствие напряжения. Также следует выполнить заземление и другие необходимые меры электробезопасности в соответствии с действующими правилами и инструкциями организации.

После подготовки объекта специалист проверяет схему кабельной линии и определяет доступные точки подключения. Затем выбирается метод измерения, соответствующий предполагаемому типу повреждения и возможностям оборудования. Если расчёт расстояния зависит от длины кабеля, сопротивления проводников или других исходных величин, их необходимо установить с достаточной точностью.

Результат измерения не следует рассматривать отдельно от состояния всей линии. На точность определения места дефекта могут влиять неоднородность кабеля, переходные сопротивления в соединениях, ошибки в данных о длине трассы и особенности подключения. Поэтому полученную оценку желательно сопоставлять с кабельной документацией, результатами предыдущих испытаний и данными других диагностических методов, если они доступны.

Как выбрать оборудование для поиска повреждений

При выборе прибора для энергетического предприятия, испытательной лаборатории или сервисной организации следует оценивать не только заявленное рабочее напряжение. Не менее важны поддерживаемые методы измерения, типы выявляемых повреждений, совместимость с применяемыми кабелями и требования к подготовке персонала.

До закупки рекомендуется уточнить следующие параметры:

• типы кабельных линий и повреждений, для которых предназначено оборудование;
• принцип измерения и необходимые условия формирования измерительной схемы;
• диапазон измерений и требования к исходным данным;
• порядок подключения, ограничения эксплуатации и требования безопасности;
• возможность использования прибора совместно с другими средствами диагностики;
• комплектность поставки, наличие руководства на русском языке и доступность технической поддержки.

Если прибор планируется применять на объектах с различными типами кабелей, следует заранее определить наиболее распространённые сценарии диагностики. Это позволит избежать ситуации, когда выбранное оборудование подходит для одного вида неисправностей, но не решает основные задачи предприятия. Точные характеристики и назначение конкретной модели необходимо подтверждать официальной документацией, а не только общим описанием категории оборудования.

Роль диагностики в техническом обслуживании электросетей

Систематическое выявление повреждений помогает организовать ремонтные работы более обоснованно. Вместо проверки протяжённой трассы без предварительной локализации специалисты могут сосредоточить внимание на участке, который соответствует результатам измерений. Это особенно важно на объектах с разветвлённой кабельной инфраструктурой, где доступ к трассам ограничен строительными конструкциями, технологическими установками или подземными коммуникациями.

Вместе с тем точность диагностики зависит от сочетания нескольких факторов: правильного выбора метода, исправности измерительного оборудования, достоверности исходных данных и квалификации персонала. Поэтому высоковольтный мостовой прибор для определения мест повреждения следует рассматривать как часть комплексной системы технического обслуживания, а не как универсальное средство для всех видов кабельных неисправностей.

Для предприятий электроэнергетики, промышленных потребителей и испытательных подразделений рациональный подход заключается в подборе оборудования под реальные условия эксплуатации. При таком подходе результаты измерений становятся основой для планирования ремонта, проверки состояния кабельной изоляции и повышения надёжности электроснабжения.
