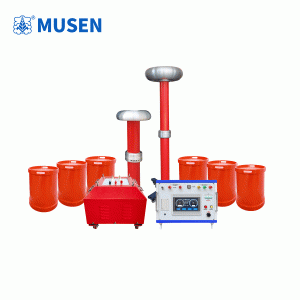

Резонансная испытательная система последовательного соединения для высоковольтных испытаний электрооборудования

Проверка электрической прочности изоляции является важной частью контроля качества высоковольтного оборудования. Такие испытания проводят при производстве электротехнических изделий, после монтажа кабельных линий, во время пусконаладочных работ и в рамках технического обслуживания энергетических объектов. Для получения требуемого испытательного напряжения при работе с нагрузками большой ёмкости применяются резонансные испытательные установки, позволяющие организовать высоковольтные испытания с учётом характеристик проверяемого объекта.

Резонансная испытательная система последовательного соединения предназначена для формирования высокого переменного напряжения с использованием последовательного резонансного контура. Подобные системы применяются в испытательных лабораториях, на электрических подстанциях, в энергетических компаниях и на предприятиях, производящих высоковольтное оборудование. Их использование позволяет решать задачи испытания изоляции при условии правильного выбора параметров установки, соответствия нагрузке и соблюдения установленной методики.

При выборе оборудования необходимо учитывать не только максимальное испытательное напряжение, но и ёмкость объекта, диапазон рабочих частот, мощность системы и продолжительность испытательного режима. Эти характеристики определяют возможность применения установки для конкретного типа электрооборудования.

Принцип последовательного резонанса

Работа резонансной испытательной системы основана на взаимодействии индуктивности и ёмкости в электрической цепи переменного тока. Когда индуктивное и ёмкостное сопротивления при определённой частоте становятся равными по величине, реактивные составляющие взаимно компенсируются. Такое состояние называют резонансом.

В системе последовательного резонанса индуктивный элемент и ёмкостная нагрузка включаются в одну электрическую цепь. При приближении к резонансному режиму реактивные напряжения на отдельных элементах могут значительно превышать напряжение, подаваемое от источника питания. Это свойство используется для получения высокого напряжения на испытуемом объекте при соответствующем подборе параметров контура.В реальных установках на рабочий режим также влияют потери, характеристики реактора, сопротивление соединительных элементов и параметры источника питания. Поэтому настройка выполняется с учётом фактической нагрузки и допустимых режимов оборудования.

Одним из практических преимуществ резонансного метода является возможность снизить требования к мощности питающего источника по сравнению с некоторыми традиционными схемами испытаний сопоставимой ёмкостной нагрузки. Однако конкретные показатели зависят от конструкции системы и условий испытания.

Почему последовательная резонансная схема применяется при высоковольтных испытаниях

При испытании высоковольтных объектов необходимо создать электрическое поле достаточной напряжённости, чтобы проверить изоляцию в условиях, предусмотренных соответствующей методикой. Для длинных кабельных линий и других ёмкостных объектов требуемый испытательный режим может сопровождаться значительной реактивной мощностью.

Если использовать обычный источник высокого напряжения без соответствующей компенсации реактивных составляющих, к питающему оборудованию могут предъявляться повышенные требования по мощности. Резонансная схема позволяет организовать процесс иначе: энергия периодически обменивается между индуктивным и ёмкостным элементами, а источник компенсирует преимущественно активные потери системы.

Это особенно важно при испытаниях объектов с большой электрической ёмкостью. При правильном подборе реактора и настройке контура установка позволяет формировать требуемое напряжение без необходимости постоянно обеспечивать от внешнего источника всю реактивную мощность нагрузки.

При этом резонансный режим требует точного контроля. Неправильная настройка, превышение допустимых параметров или резкое изменение нагрузки могут привести к отклонению испытательного напряжения. Поэтому система должна использоваться в пределах установленных производителем характеристик и с соблюдением предусмотренных защитных процедур.

Основные области применения

Испытания силовых кабелей

Кабельные линии среднего и высокого напряжения относятся к типичным объектам высоковольтных испытаний. После прокладки кабеля, установки соединительных муфт и монтажа концевых заделок необходимо проверить изоляцию в соответствии с проектными требованиями и действующими стандартами.

Ёмкость кабельной линии зависит от её длины, конструкции, типа изоляции и других электрических параметров. При увеличении длины возрастает нагрузка на испытательную систему, поэтому выбор оборудования должен учитывать фактическую ёмкость объекта и требуемое испытательное напряжение.

Последовательная резонансная установка может применяться для таких задач, если её характеристики соответствуют параметрам кабеля и выбранной методике. Результаты испытания помогают оценить электрическую прочность изоляции, однако не заменяют другие диагностические процедуры, если они предусмотрены программой контроля.

Испытания высоковольтного оборудования

На энергетических объектах необходимо проверять различные компоненты электрических сетей, включая изоляционные конструкции, отдельные элементы распределительных устройств и другие высоковольтные изделия. В зависимости от технических требований для таких проверок может использоваться переменное испытательное напряжение.

Резонансная система позволяет организовать испытательный режим для совместимых нагрузок. Перед подключением специалисты должны проверить номинальные параметры объекта, требуемую форму напряжения, продолжительность испытания и условия подключения.

Особое значение имеет согласование испытательной установки с характеристиками объекта. Оборудование, рассчитанное на определённый диапазон ёмкости и напряжения, не следует автоматически использовать для любых высоковольтных изделий без предварительной проверки совместимости.

Пусконаладочные работы и техническое обслуживание

После монтажа нового оборудования необходимо подтвердить его соответствие установленным требованиям. Испытания также могут проводиться после ремонта, замены отдельных элементов и реконструкции электрических сетей.

В этих условиях важны воспроизводимость процедуры и документирование результатов. Протоколы испытаний позволяют фиксировать применённые параметры, оценивать соответствие установленным критериям и сохранять информацию для дальнейшего технического обслуживания.

Использование резонансной установки может быть целесообразным, если требуемый режим соответствует её техническим характеристикам. Решение принимается на основании нормативных требований, документации изготовителя и особенностей конкретного объекта.

Основные компоненты испытательной системы

Типичная резонансная установка включает несколько функциональных узлов, взаимодействующих при формировании и контроле высокого напряжения.

Источник питания и регулирующее устройство. Эти компоненты обеспечивают подачу энергии и позволяют управлять режимом работы системы. Конкретный способ регулирования зависит от конструкции оборудования.

Резонансный реактор. Индуктивный элемент формирует вместе с ёмкостной нагрузкой резонансный контур. Его характеристики должны соответствовать диапазону нагрузок и напряжений, предусмотренному для установки.

Испытуемый объект. Кабельная линия, изоляционная конструкция или другое оборудование подключается к системе в соответствии с испытательной схемой. Его электрическая ёмкость непосредственно влияет на настройку резонансного режима.

Измерительные и защитные устройства. Эти компоненты используются для контроля испытательного напряжения и других параметров, предусмотренных конструкцией системы. Защитные функции помогают предотвратить работу за пределами допустимых режимов, но не отменяют необходимости соблюдения правил электробезопасности.

В зависимости от модели установка может иметь дополнительные элементы управления, регистрации и контроля. Их наличие и возможности следует проверять по техническому паспорту конкретного оборудования.

Как подготовить систему к испытанию

Подготовка начинается с изучения документации на испытуемый объект и определения необходимых параметров испытания. Специалисты устанавливают требуемое напряжение, продолжительность воздействия, допустимую нагрузку и применяемую методику.

Затем проверяют техническое состояние установки, соединительных проводников, заземления и измерительных цепей. Перед подключением необходимо убедиться, что электрические характеристики объекта находятся в допустимом диапазоне системы. При работе с кабельными линиями учитывают их длину, конструкцию и расчётную ёмкость.

После подключения выполняют настройку резонансного контура в соответствии с инструкцией производителя. Испытательное напряжение повышают контролируемым способом, наблюдая за показаниями измерительных приборов и состоянием установки. Если обнаруживаются отклонения от предусмотренного режима, испытание прекращают в соответствии с установленными процедурами.

По окончании проверки напряжение снижают, оборудование отключают, а испытуемый объект разряжают и заземляют в установленном порядке. Результаты фиксируют в протоколе, указывая условия испытания, использованную схему и полученные значения.

Критерии выбора резонансной установки

При выборе оборудования необходимо учитывать совокупность электрических и эксплуатационных параметров. В первую очередь определяют максимальное требуемое испытательное напряжение и диапазон ёмкостных нагрузок, с которыми предстоит работать. Эти значения должны соответствовать характеристикам реактора, источника питания и других элементов системы.

Также важны диапазон регулирования частоты, допустимая продолжительность работы, точность измерения напряжения и предусмотренные защитные функции. Для мобильных испытательных бригад могут иметь значение масса отдельных компонентов, удобство транспортировки и скорость подготовки установки на объекте.

Если оборудование планируется применять для нескольких типов объектов, необходимо оценить его универсальность с учётом реальных рабочих сценариев. При этом не следует ориентироваться исключительно на максимальное напряжение: система с подходящим напряжением, но несовместимым диапазоном ёмкости может оказаться непригодной для конкретной задачи.

Перед закупкой рекомендуется запросить техническую документацию, уточнить требования к электропитанию и условиям эксплуатации, а также проверить совместимость с действующими испытательными процедурами предприятия.

Роль резонансных испытаний в обеспечении надёжности энергосистемы

Высоковольтные испытания помогают оценивать состояние изоляции и подтверждать соответствие оборудования установленным требованиям. Их эффективность зависит от правильного выбора метода, соответствия испытательной установки характеристикам нагрузки и корректного выполнения измерительных процедур.

Резонансная испытательная система последовательного соединения может использоваться для проверки кабельных линий и других совместимых высоковольтных объектов, когда параметры последовательного резонансного контура соответствуют требованиям испытания. Её применение позволяет организовать контролируемое формирование высокого переменного напряжения и учитывать особенности ёмкостной нагрузки.

Для энергетических компаний, испытательных лабораторий, производителей электрооборудования и организаций, выполняющих пусконаладочные работы, ключевым условием остаётся технически обоснованный выбор установки. Сочетание подходящих характеристик оборудования, соблюдения нормативных требований и квалифицированной работы персонала создаёт основу для достоверных результатов и безопасного проведения высоковольтных испытаний.
