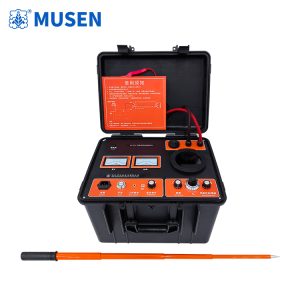

Высоковольтный мостовой прибор для определения мест повреждения: методы поиска дефектов в кабельных линиях

Повреждение силового кабеля редко ограничивается только фактом потери электрической прочности. Для эксплуатационной службы гораздо важнее определить, где именно возник дефект и каким способом можно получить доступ к повреждённому участку с минимальными затратами времени. На протяжённой кабельной линии расстояние между подстанциями, соединительными муфтами и конечными устройствами может быть значительным, поэтому поиск неисправности методом последовательного вскрытия трассы практически неприемлем.

Особую сложность представляют случаи, когда кабель внешне не имеет признаков повреждения, а результаты измерений указывают на нарушение изоляции, короткое замыкание жил или изменение электрических параметров. В таких ситуациях используются специальные методы предварительного определения расстояния до дефекта и последующей локализации места повреждения. Одним из инструментов такой диагностики является Высоковольтный мостовой прибор для определения мест повреждения, принцип работы которого связан с измерением электрических параметров повреждённой линии и расчётом положения дефекта.

Почему обнаружить неисправность недостаточно

При аварии кабельной линии инженер обычно получает первичную информацию из системы защиты, результатов измерения сопротивления изоляции или проверки целостности жил. Эти данные позволяют подтвердить наличие проблемы, однако не всегда дают координату повреждения.

Для ремонтной бригады разница принципиальна. Если известен только факт неисправности, приходится обследовать значительную часть трассы. Если расстояние до дефекта определено заранее, зона поиска значительно сокращается.

Практически диагностику можно разделить на несколько этапов:

1. подтверждение факта повреждения;
2. определение электрического характера дефекта;
3. предварительный расчёт расстояния;
4. локальный поиск на кабельной трассе;
5. подтверждение найденного участка;
6. ремонт и повторная проверка линии.

Таким образом, мостовой метод занимает промежуточное положение между электрическим анализом повреждённого кабеля и непосредственным обнаружением дефектного участка на местности.

На чём основан мостовой принцип

В основе мостовых методов лежит сравнение электрических величин в различных участках измерительной схемы. В зависимости от характера повреждения и выбранной схемы используются сопротивления жил, перемычки и дополнительные измерительные цепи.

Если известны электрические параметры исправной части линии и характеристики повреждённого участка, можно определить соотношение, связанное с расстоянием до дефекта.

Упрощённо логика выглядит следующим образом:

измерение электрических параметров → балансировка схемы → получение соотношения величин → расчёт расстояния → определение зоны поиска.

Для инженера важен сам принцип: прибор не «видит» повреждение непосредственно, а получает информацию о нём через изменение электрических параметров кабельной линии.

Поэтому корректность исходных данных и правильное подключение имеют такое же значение, как сама измерительная процедура.

Какие повреждения приходится искать

Кабельные линии могут иметь различные виды неисправностей. На практике встречаются нарушения изоляции между жилой и землёй, межфазные повреждения, обрывы, сочетания обрыва с ухудшением изоляции и другие дефекты.

Характер повреждения влияет на возможность применения конкретной измерительной схемы.

Перед использованием Высоковольтный мостовой прибор для определения мест повреждения специалисту необходимо установить:

• какие жилы сохранили электрическую непрерывность;
• есть ли связь между повреждённой жилой и землёй;
• каково сопротивление дефектного участка;
• доступны ли оба конца кабеля;
• известна ли длина линии;
• имеются ли соединительные муфты;
• не подключены ли к кабелю другие элементы сети.

Без предварительной оценки невозможно гарантировать, что выбранный метод даст корректный результат.

Почему характеристики повреждения имеют значение

Не все повреждения одинаково удобны для мостового измерения. Если сопротивление дефекта существенно отличается от параметров исправной линии, измерительная схема может работать в иных условиях, чем при низкоомном повреждении.

Поэтому поиск дефекта начинается не с определения координаты, а с классификации неисправности.

Инженеру необходимо ответить на несколько вопросов:

Есть ли электрический контакт с землёй?

Если повреждённая жила имеет определённую проводимость относительно земли, это может позволить построить соответствующую измерительную схему.

Сохранилась ли целостность жил?

При обрыве и при повреждении изоляции применяются разные подходы. Если электрическая цепь разомкнута, информация о расстоянии может извлекаться другими методами.

Можно ли использовать исправную жилу как эталон?

Для некоторых мостовых схем важна возможность сравнивать сопротивления или другие электрические характеристики нескольких участков кабеля.

Последовательность работы на объекте

В реальной эксплуатации качество поиска определяется не только измерительным прибором. Большое значение имеет организация всей процедуры.

Перед началом работ необходимо вывести линию из эксплуатации и убедиться в отсутствии напряжения. Затем выполняется безопасное заземление и проверяется схема подключения.

После этого специалисты:

• идентифицируют кабель;
• отсоединяют его от оборудования, если это предусмотрено методикой;
• проверяют состояние жил;
• определяют характер повреждения;
• выбирают измерительную схему;
• подключают прибор;
• выполняют измерение;
• рассчитывают предполагаемое расстояние;
• переносят результат на реальную трассу.

После определения предполагаемой зоны могут использоваться дополнительные методы локального поиска.

Это важное различие: определение расстояния и точное обнаружение повреждения на трассе — не всегда одна и та же процедура.

От расчётной точки к реальному месту повреждения

Допустим, измерительная система показала определённое расстояние от одного из концов линии. Инженер переносит эту величину на схему кабельной трассы.

Однако кабель может проходить через несколько участков, муфт, поворотов и технологических сооружений. Кроме того, фактическая длина проложенного кабеля может отличаться от геометрического расстояния между двумя конечными точками.

Поэтому расчётное значение следует использовать как ориентир для формирования зоны поиска, а не как безусловную координату.

После этого могут применяться методы локального поиска, основанные на регистрации электромагнитных или акустических признаков, возникающих при воздействии на повреждённый участок. Конкретная методика зависит от характера дефекта и конструкции кабельной линии.

Применение при эксплуатации распределительных сетей

В распределительных сетях кабельные повреждения способны нарушить электроснабжение потребителей и потребовать срочных ремонтных работ.

Особенно сложны ситуации, когда трасса проходит:

• под дорогами;
• в промышленных зонах;
• в кабельных каналах;
• внутри зданий;
• на территориях с плотной инженерной инфраструктурой;
• через участки с ограниченным доступом.

В таких условиях предварительное определение расстояния до повреждения позволяет рациональнее организовать работу ремонтной бригады.

Вместо обследования всей трассы специалисты получают конкретную зону, в которой необходимо сосредоточить дальнейшие действия.

Роль высоковольтного воздействия

В некоторых методиках поиска дефектов используется испытательное воздействие, позволяющее активизировать повреждённый участок или создать условия для его последующей локализации.

При этом высоковольтное испытание нельзя проводить автоматически только потому, что кабель имеет повреждение. Напряжение, продолжительность воздействия и последовательность операций должны определяться применяемой методикой, типом кабеля и требованиями безопасности.

Необходимо также учитывать, что задача высоковольтного испытания и задача поиска места дефекта различаются.

Испытание отвечает на вопрос о состоянии электрической прочности при заданных условиях, тогда как система поиска должна помочь установить расположение неисправности.

Связь с профилактическими испытаниями

Поиск повреждений относится преимущественно к аварийной или ремонтной диагностике, но результаты таких работ полезны и для последующего состояния кабельной системы.

Если одна и та же линия неоднократно подвергается повреждениям, инженер может анализировать:

• расположение дефектов;
• тип повреждения;
• условия эксплуатации;
• состояние муфт;
• механические нагрузки;
• воздействие влаги;
• историю ремонтных работ.

Это позволяет перейти от устранения отдельных аварий к анализу причин снижения надёжности.

Таким образом, диагностика становится частью более широкой системы управления техническим состоянием кабельной инфраструктуры.

Что влияет на точность определения расстояния

Результат измерения нельзя рассматривать отдельно от условий проведения работ.

На него могут влиять:

• точность исходных данных о длине линии;
• сопротивление повреждения;
• состояние жил;
• качество контактов;
• наличие параллельных соединений;
• особенности кабельной конструкции;
• состояние муфт;
• правильность подключения;
• температура и другие эксплуатационные условия.

Особое внимание следует уделять контактам. Переходное сопротивление в месте подключения способно повлиять на измеряемые величины и, следовательно, на расчёт.

По этой причине перед началом измерения необходимо проверить не только сам кабель, но и измерительную цепь.

Почему документация кабельной линии так важна

На практике поиск повреждения значительно усложняется, если отсутствуют актуальные сведения о трассе.

Желательно иметь:

• схему прокладки;
• сведения о длине кабеля;
• расположение муфт;
• данные о сечении и конструкции;
• информацию о предыдущих ремонтах;
• результаты прежних испытаний;
• сведения о подключённом оборудовании.

Цифровая база данных кабельных линий становится всё более важной частью эксплуатации. Если результаты предыдущей диагностики доступны специалисту, он может быстрее определить возможные причины неисправности и выбрать подходящий способ поиска.

Место в комплексной системе диагностики

Высоковольтный мостовой прибор для определения мест повреждения не следует рассматривать как универсальное средство для всех типов аварий.

В зависимости от ситуации могут использоваться разные диагностические технологии:

Наиболее рациональный подход заключается не в поиске одного универсального метода, а в последовательном использовании технологий в зависимости от поставленной задачи.

Применение в испытательных лабораториях

Испытательные лаборатории и специализированные электролаборатории сталкиваются с необходимостью работать с кабельными линиями различной длины и конструкции.

Для них особенно важна стандартизация процедуры:

1. идентификация объекта;
2. анализ схемы;
3. проверка безопасности;
4. предварительное измерение;
5. выбор метода;
6. определение расстояния;
7. локальный поиск;
8. документирование результатов.

Такой порядок снижает вероятность того, что инженер будет пытаться применять один и тот же способ к принципиально разным повреждениям.

Развитие технологий поиска повреждений

Современная эксплуатация электросетей постепенно переходит к цифровому управлению техническим состоянием. Это касается и кабельных линий.

Перспективным направлением становится объединение данных от разных методов диагностики. Результат мостового измерения может рассматриваться вместе с информацией об истории аварий, сопротивлении изоляции, результатах высоковольтных испытаний и данными локального поиска.

Особую роль играет автоматизация обработки измерительной информации. Если расчёт расстояния, регистрация результатов и формирование протокола выполняются в цифровом виде, специалисту проще сравнивать несколько обследований одной линии.

В дальнейшем это создаёт основу для формирования цифрового паспорта кабеля, в котором отражаются не только основные характеристики, но и история его технического состояния.

Практический алгоритм для эксплуатационной службы

При возникновении повреждения кабеля целесообразно придерживаться логики:

1. Отключить линию и обеспечить безопасность.

2. Подтвердить наличие повреждения.

3. Определить его электрический характер.

4. Проверить возможность применения мостовой схемы.

5. Выполнить расчёт расстояния до предполагаемого дефекта.

6. Перенести результат на фактическую трассу.

7. Выполнить локальный поиск.

8. После ремонта провести контрольные испытания.

Такой подход помогает разделить диагностические задачи и избежать ситуации, когда результаты одного измерения интерпретируются шире, чем это позволяет применённая методика.

Заключение

Поиск повреждений кабельных линий является комплексной инженерной задачей, в которой недостаточно просто установить факт нарушения изоляции или электрической целостности. Необходимо максимально быстро определить область неисправности, организовать локальный поиск и после ремонта подтвердить восстановление работоспособности линии.

Высоковольтный мостовой прибор для определения мест повреждения применяется в этой последовательности как средство электрического определения расстояния до дефекта. Его практическая ценность заключается в возможности использовать измеряемые параметры кабельной линии для расчёта предполагаемого положения повреждённого участка.

При этом достоверность результата зависит от характера дефекта, схемы подключения, исходных данных, состояния кабеля и соблюдения методики. Поэтому профессиональный поиск повреждений должен строиться не вокруг одного прибора, а вокруг последовательной диагностической процедуры, объединяющей предварительные измерения, расчёт, локализацию и контроль после ремонта.

Для электросетевых предприятий, испытательных лабораторий и ремонтных организаций такой подход позволяет рациональнее организовывать аварийно-восстановительные работы, сокращать зону поиска и переходить от простого устранения неисправности к системному управлению техническим состоянием кабельных линий.
