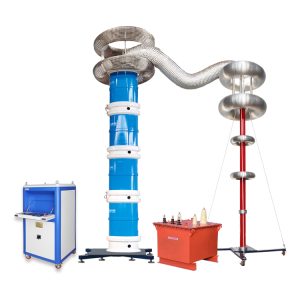

Резонансная испытательная система кабеля: особенности высоковольтных испытаний протяжённых кабельных линий

силового кабеля после изготовления, монтажа или ремонта — это не просто проверка способности изоляции выдерживать высокое напряжение. Для инженера важно одновременно учитывать длину линии, её ёмкостные свойства, конструкцию изоляции, условия прокладки и цель конкретного испытания. Особенно сложной становится задача при работе с протяжёнными кабельными системами, поскольку электрическая ёмкость объекта существенно влияет на нагрузку испытательной установки.

Именно поэтому в современной практике высоковольтных испытаний применяются резонансные методы. Резонансная испытательная система кабеля позволяет сформировать необходимый режим испытательного напряжения с учётом электрических свойств ёмкостной нагрузки. Такой принцип широко рассматривается при организации испытаний кабельных линий в энергетике, промышленности и на объектах распределительной инфраструктуры.

Почему кабель нельзя испытывать так же, как компактное оборудование

С точки зрения электрической схемы длинный силовой кабель представляет собой не просто проводник с изоляцией. Между жилой и экраном, а также между различными элементами конструкции существуют распределённые ёмкости.

При подключении кабеля к источнику переменного напряжения эта ёмкость становится частью нагрузки. Чем больше длина линии и её электрическая ёмкость, тем большее влияние оказывает реактивная составляющая тока.

При промышленной частоте это может привести к значительной потребляемой мощности испытательной установки. Поэтому для некоторых задач применение обычного источника высокого напряжения становится технически менее рациональным.

Резонансная схема решает эту проблему за счёт использования электрического резонанса между индуктивной и ёмкостной составляющими испытательной цепи.

Физика резонансного метода

Основой метода является резонанс в электрической цепи. Испытуемый кабель представляет преимущественно ёмкостную нагрузку. В испытательную схему вводится индуктивный элемент, параметры которого согласуются с характеристиками нагрузки.

В резонансном режиме реактивные составляющие частично компенсируют друг друга. Это позволяет перераспределить энергию внутри колебательного контура и поддерживать высокое напряжение на испытуемом объекте при более рациональном использовании мощности источника.

Упрощённо процесс можно представить следующим образом:

источник питания → возбуждение резонансного контура → накопление энергии в реактивных элементах → формирование высокого испытательного напряжения → воздействие на изоляцию кабеля.

В реальной испытательной системе процесс регулируется и контролируется измерительными средствами, а рабочий режим выбирается в соответствии с применяемой методикой.

Какую задачу решает резонансная испытательная система

Основная задача заключается в создании контролируемого высоковольтного воздействия на ёмкостный объект.

При этом необходимо учитывать несколько факторов:

• рабочее напряжение кабельной линии;
• конструкцию кабеля;
• длину испытуемого участка;
• его электрическую ёмкость;
• требования программы испытаний;
• допустимые условия воздействия;
• особенности объекта и окружающей среды.

Поэтому резонансная система не является универсальным источником напряжения, который одинаково применяется для любых объектов. Её параметры должны быть согласованы с конкретной испытательной задачей.

Испытание после монтажа кабеля

Одним из наиболее ответственных этапов является проверка новой кабельной линии после завершения монтажных работ.

Даже если кабель прошёл заводской контроль, состояние всей линии после транспортировки, прокладки, соединения и монтажа окончаний может отличаться от исходного.

Возможны повреждения, связанные с:

• механическим воздействием;
• неправильным монтажом соединительной муфты;
• нарушением технологии установки окончания;
• загрязнением;
• дефектами монтажа;
• ошибками при подключении экрана или заземления.

Поэтому приёмочные испытания имеют самостоятельное значение.

Резонансная испытательная система кабеля в данном случае используется как часть испытательной инфраструктуры, позволяющей выполнить предусмотренную программу высоковольтного контроля после монтажа.

Испытания эксплуатируемых кабельных линий

Не менее важной областью является диагностика уже работающих кабелей.

С течением времени электрическая изоляция подвергается воздействию температуры, электрического поля, влаги и механических нагрузок. В зависимости от конструкции и условий эксплуатации могут развиваться различные процессы старения.

При плановом техническом обслуживании инженер должен определить, требуется ли кабелю только контроль электрической прочности или более глубокая диагностика.

Возможный комплекс включает:

• визуальный контроль;
• измерение сопротивления изоляции;
• испытание повышенным напряжением;
• диагностику частичных разрядов;
• измерение диэлектрических характеристик;
• анализ предыдущих результатов.

Резонансный метод в такой программе занимает своё место в зависимости от цели испытания и требований к объекту.

Связь с диагностикой частичных разрядов

Испытание электрической прочности и диагностика частичных разрядов решают разные задачи.

При испытании повышенным напряжением проверяется способность изоляции выдержать заданное воздействие. При измерении частичных разрядов специалист исследует локальные электрические процессы, которые могут быть связаны с дефектами изоляционной системы.

Для сложных кабельных объектов эти методы могут дополнять друг друга.

Например, после выполнения определённого высоковольтного испытания инженер может использовать диагностические методы для дополнительной оценки состояния изоляции. Конкретная последовательность зависит от принятой методики и характеристик кабельной линии.

Как проходит подготовка к испытанию

Качество высоковольтного испытания начинается задолго до подачи напряжения.

Перед началом работ необходимо:

1. определить границы испытуемого участка;
2. проверить схему отключения от электрической сети;
3. убедиться в отсутствии рабочего напряжения;
4. организовать защитное заземление;
5. проверить состояние кабельных окончаний и доступных соединений;
6. определить электрические характеристики объекта;
7. выбрать соответствующий режим испытания;
8. проверить измерительные цепи;
9. установить необходимые ограждения и блокировки;
10. только после этого переходить к испытанию.

Высоковольтная установка требует строгого соблюдения правил электробезопасности. Во время испытания доступ персонала к испытуемому объекту должен быть исключён.

Что происходит во время резонансного испытания

После подключения кабеля формируется испытательная цепь. Система переводится в заданный режим, после чего напряжение контролируемым образом повышается.

По мере изменения режима происходит настройка резонансного контура. Специалист контролирует электрические параметры и состояние испытательного объекта.

Особенно важно не рассматривать резонанс как единственную цель. Необходимо обеспечить устойчивость испытательного режима и соблюдение заданной программы.

В зависимости от методики фиксируются:

• испытательное напряжение;
• продолжительность воздействия;
• параметры цепи;
• признаки электрического пробоя;
• результаты диагностических измерений.

После завершения испытания напряжение снимается, объект разряжается и заземляется согласно установленной процедуре.

Почему важна ёмкость кабеля

Для резонансной системы электрическая ёмкость кабельной линии имеет принципиальное значение.

Она зависит от конструкции кабеля, длины линии, геометрии токоведущих элементов и изоляционной системы. Поэтому перед испытанием необходимо определить характеристики объекта и убедиться, что выбранная схема соответствует нагрузке.

Особенно это важно при работе с длинными линиями. Изменение длины испытуемого участка меняет электрические параметры системы и может влиять на условия резонанса.

Следовательно, инженер не должен воспринимать кабель как неизменную нагрузку. Каждая конкретная испытательная конфигурация требует предварительной оценки.

Роль системы при испытаниях на производстве

На предприятиях, выпускающих кабельную продукцию, высоковольтные испытания являются частью технологического контроля. Однако производственные испытания и эксплуатационная диагностика отличаются по своим задачам.

На производстве проверяется соответствие изделия установленным требованиям технологического процесса и нормативной документации. После монтажа на энергетическом объекте проверяется уже кабельная система в составе конкретной инфраструктуры.

Поэтому испытательное оборудование должно рассматриваться в контексте всей процедуры контроля, а не только как источник высокого напряжения.

Применение в распределительных сетях

В городских и промышленных распределительных системах кабельные линии часто работают в условиях ограниченного пространства, высокой плотности оборудования и сложной конфигурации сети.

При реконструкции или замене отдельных участков возникает необходимость проверить новую линию до её включения в эксплуатацию.

В таких случаях резонансная испытательная система может быть частью мобильного или стационарного испытательного комплекса. Возможность организовать испытания непосредственно на объекте особенно важна для крупных энергетических предприятий и специализированных испытательных организаций.

Резонансный метод и состояние изоляции

Важно разделять два понятия: испытание электрической прочности и оценку остаточного ресурса.

Если кабель выдержал установленное испытание, это означает, что при данных условиях электрическая прочность изоляционной системы не была нарушена. Однако это ещё не даёт полного ответа о степени старения материала.

Для оценки состояния могут потребоваться дополнительные методы:

Такое разграничение позволяет правильно интерпретировать результаты.

Как выбрать испытательную схему

При выборе оборудования специалисту следует начинать не с названия установки, а с характеристик объекта.

Необходимо определить:

• тип кабельной системы;
• длину испытываемого участка;
• требуемый режим испытания;
• предполагаемую ёмкостную нагрузку;
• доступность кабельных окончаний;
• место проведения работ;
• требования к регистрации данных;
• требования действующей методики.

Если испытательная лаборатория работает с объектами разного типа, желательно иметь возможность адаптировать конфигурацию испытательной системы к конкретной нагрузке.

Экономический аспект инженерных испытаний

Высоковольтное испытание требует времени специалистов, вывода объекта из эксплуатации и организации безопасной зоны. Поэтому эффективность процедуры определяется не только характеристиками оборудования, но и правильной подготовкой.

Чем лучше заранее определены границы объекта, схема подключения и программа измерений, тем меньше вероятность повторных операций из-за организационных ошибок.

Для кабельных сетей это особенно важно: повторное отключение линии может затрагивать другие элементы энергосистемы и требовать дополнительного согласования.

Следовательно, грамотное планирование испытаний имеет самостоятельную экономическую ценность.

Перспективы развития кабельной диагностики

Развитие электрических сетей сопровождается увеличением протяжённости кабельных систем и усложнением требований к их надёжности. Одновременно развивается концепция технического обслуживания по состоянию.

В этой модели результаты испытаний не должны оставаться отдельными протоколами. Они становятся частью истории конкретной кабельной линии.

Перспективными направлениями являются:

• цифровая регистрация результатов;
• автоматизированное формирование протоколов;
• сопоставление результатов разных испытаний;
• интеграция диагностики с системами управления техническим обслуживанием;
• сочетание высоковольтных испытаний с измерением частичных разрядов;
• накопление исторических данных для оценки тенденций.

Таким образом, значение резонансной технологии постепенно выходит за пределы самой процедуры испытания. Она становится одним из элементов общей системы управления техническим состоянием кабельной инфраструктуры.

Что должен учитывать инженер перед началом работ

Даже современная испытательная система не устраняет необходимость инженерной подготовки. Перед каждым испытанием следует определить, какую именно информацию необходимо получить и каким методом она должна быть получена.

Особенно важно не смешивать задачи:

• испытание электрической прочности;
• поиск локальных дефектов;
• оценка старения;
• проверка качества монтажа;
• подтверждение соответствия нормативным требованиям.

Для каждой из них может потребоваться отдельная методика или комбинация нескольких методов.

Заключение

Резонансная испытательная система кабеля представляет собой важный инструмент для организации высоковольтных испытаний ёмкостных нагрузок. Её применение основано на использовании электрического резонанса, позволяющего рационально организовать испытательный режим при работе с протяжёнными кабельными линиями.

Практическая ценность метода особенно заметна при приёмочных испытаниях после монтажа, техническом обслуживании распределительных сетей, обследовании кабельных систем и работе специализированных испытательных лабораторий.

При этом резонансное испытание не следует рассматривать как универсальную диагностику изоляции. Для объективной оценки технического состояния кабеля результаты проверки электрической прочности целесообразно рассматривать вместе с данными измерения частичных разрядов, диэлектрических характеристик, сопротивления изоляции и эксплуатационной истории.

Именно сочетание корректно выбранной испытательной схемы, безопасной организации работ и инженерной интерпретации результатов позволяет использовать высоковольтные испытания не только для формального подтверждения работоспособности кабеля, но и для более обоснованного управления его дальнейшей эксплуатацией.
