Сопротивление обмоток постоянному току относится к базовым параметрам, которые позволяют оценивать техническое состояние силового трансформатора и качество его электрических соединений. Измерение этого параметра применяется при заводских испытаниях, после транспортировки и монтажа, во время ремонтных работ, а также в рамках эксплуатационной диагностики.
На практике изменение сопротивления может быть связано с ослаблением контактного соединения, нарушением пайки или сварного соединения, повреждением проводника, изменением положения переключателя ответвлений или другими конструктивными отклонениями. Поэтому корректное измерение сопротивления обмоток помогает обнаруживать потенциальные проблемы ещё до возникновения более серьёзных неисправностей.

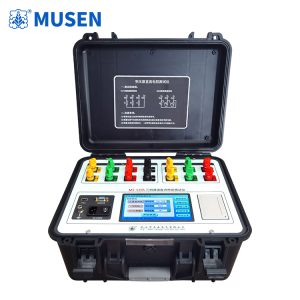

Трёхканальный измеритель сопротивления обмоток постоянному току предназначен для проведения соответствующих измерений в составе диагностического комплекса. Использование нескольких измерительных каналов особенно интересно при работе с многофазными объектами, когда требуется организовать последовательный или параллельный контроль различных цепей согласно принятой методике.
Обмотка трансформатора представляет собой электрическую цепь с определённым активным сопротивлением. В исправной конструкции значение зависит от материала проводника, его длины и сечения, температуры, схемы соединения и положения переключателя ответвлений.
При измерении специалист фактически оценивает состояние токоведущего контура постоянным током.
Отклонение результата от ожидаемого значения может иметь разные причины:
Поэтому сам факт получения отличающегося значения ещё не означает конкретную неисправность. Результат необходимо сопоставлять с паспортными, заводскими или предыдущими измерениями, если они доступны.
Сопротивление металлического проводника зависит от температуры. При повышении температуры активное сопротивление меди и других проводников обычно увеличивается.
Это имеет непосредственное значение при сравнении результатов разных измерений. Если один тест выполнялся на холодном трансформаторе, а другой — после значительного нагрева, механическое сравнение полученных величин без температурной поправки может привести к неправильному выводу.
Поэтому при диагностике желательно фиксировать температуру обмоток или соответствующие условия измерения.
Особенно важно это при анализе динамики состояния. Если результаты нескольких проверок получены при сопоставимых условиях, изменение сопротивления становится более информативным диагностическим признаком.
Для определения сопротивления через обмотку пропускается постоянный измерительный ток, после чего определяется падение напряжения. В упрощённом виде используется закон Ома:
R = U / I,
где R — сопротивление обмотки, U — измеренное напряжение, а I — ток в цепи.
Однако измерение низких сопротивлений имеет свои особенности. Сопротивление соединительных проводов и переходных контактов может влиять на результат, поэтому профессиональные измерительные системы используют соответствующие схемные решения для уменьшения влияния внешних соединений.
После подключения оборудования необходимо дождаться установления измерительного режима. Индуктивность обмотки трансформатора препятствует мгновенному установлению постоянного тока, поэтому процесс измерения может требовать определённого времени.
Сопротивление обмотки является относительно простым электрическим параметром, однако его диагностическая ценность зависит от правильности организации всей процедуры.
Перед измерением необходимо определить:
Если измерение проводится после ремонта, желательно заранее определить, какие соединения подвергались воздействию. Это помогает сопоставить результат с конкретными участками конструкции.
Трёхканальный измеритель сопротивления обмоток постоянному току в таком процессе является средством измерения, а инженерная интерпретация остаётся отдельной задачей. Полученный результат должен рассматриваться в контексте конструкции трансформатора и условий проведения испытания.
На предприятии-изготовителе сопротивление обмоток может контролироваться как часть комплекса приёмо-сдаточных и типовых испытаний в соответствии с установленной программой.
Такие измерения позволяют зафиксировать электрические характеристики изготовленного трансформатора до его отправки заказчику. В дальнейшем эти данные могут использоваться как исходная точка для эксплуатационной диагностики.
Если после транспортировки и монтажа результаты существенно отличаются от исходных данных, это может стать основанием для дополнительной проверки.
Особенно важно учитывать, что сравнение должно выполняться при сопоставимых условиях. Разница температуры, положения переключателя ответвлений и схемы соединения способна повлиять на результат без наличия повреждения.
Силовой трансформатор может подвергаться механическим нагрузкам во время транспортировки. Даже если внешне оборудование не имеет заметных повреждений, состояние отдельных внутренних соединений необходимо контролировать предусмотренными методами.
Измерение сопротивления обмоток после монтажа может использоваться как один из способов проверки электрической целостности токоведущих цепей.
Полученные результаты сопоставляются с заводскими данными и другими результатами приёмо-сдаточных испытаний.
Если обнаружено существенное расхождение, не следует сразу делать вывод о внутреннем повреждении. Сначала проверяют схему подключения, положение переключателя ответвлений, температуру и правильность самой измерительной процедуры.
Только после исключения методических причин можно переходить к дополнительной диагностике.
Переключатель ответвлений является важным элементом трансформатора, поскольку изменение его положения меняет электрическую длину и схему соответствующей части обмотки.
Поэтому сопротивление необходимо измерять с учётом каждого предусмотренного положения переключателя, если это входит в программу испытаний.
Неравномерное изменение сопротивления между соседними положениями может стать поводом для дополнительной проверки контактной системы.
В эксплуатации это особенно актуально для трансформаторов, оснащённых устройствами регулирования напряжения. Повышенное переходное сопротивление контактов способно приводить к локальному нагреву и ухудшению электрического соединения.
После ремонта трансформатора контроль сопротивления обмоток помогает проверить восстановленные токоведущие цепи.
Например, при ремонте могли выполняться работы с выводами, соединениями обмоток или переключающим устройством. После завершения работ важно убедиться, что электрические характеристики восстановленной конструкции соответствуют ожидаемым.
Результаты сравниваются с данными до ремонта, если они доступны, и с контрольными значениями, предусмотренными документацией.
Если сопротивление изменилось, необходимо установить причину. Это может быть нормальным следствием изменения положения переключателя или температуры, но также может указывать на проблему соединения.
Многофазные трансформаторы требуют последовательного контроля нескольких обмоток и соответствующих электрических цепей. Наличие нескольких измерительных каналов позволяет организовать работу более системно.
Трёхканальный измеритель сопротивления обмоток постоянному току может использоваться для задач, где необходимо контролировать несколько измерительных цепей в рамках одной испытательной процедуры.
При этом количество каналов само по себе не определяет диагностическую ценность измерения. Гораздо важнее правильная схема подключения, соответствие диапазона измерения конкретному объекту и корректная обработка полученных данных.
В испытательной лаборатории результаты удобно сохранять в протоколе с указанием объекта, положения переключателя, температуры и условий измерения.
Один из наиболее распространённых методических вопросов заключается в том, какое отклонение сопротивления считать признаком неисправности.
Универсального ответа без информации об объекте дать нельзя. Допустимые значения зависят от конструкции трансформатора и требований конкретной методики.
Инженер обычно рассматривает сразу несколько факторов:
Если отклонение подтверждается повторным измерением, необходимо искать его физическую причину.
Измерение сопротивления обмоток не заменяет другие виды диагностики трансформатора.
Для комплексной оценки могут применяться:
| Метод | Основная задача |
|---|---|
| Измерение сопротивления обмоток | Контроль состояния токоведущих цепей и соединений |
| Измерение сопротивления изоляции | Оценка электрического состояния изоляционной системы |
| Измерение диэлектрических потерь | Исследование диэлектрических характеристик |
| Анализ растворённых газов | Поиск признаков определённых процессов внутри маслонаполненного трансформатора |
| Диагностика частичных разрядов | Обнаружение локальных разрядных процессов |
| Измерение коэффициента трансформации | Проверка соответствия электрических характеристик трансформатора |
Комплексное обследование позволяет получить значительно больше информации, чем отдельный тест.
Современное обслуживание трансформаторов всё чаще строится на анализе фактического технического состояния. Для этого важно не просто проводить отдельные испытания, а сохранять историю измерений.
Например, если сопротивление обмоток измеряется при каждом плановом обследовании, можно отслеживать изменение параметров конкретного трансформатора.
Особенно информативным становится сочетание нескольких тенденций. Если одновременно изменяются сопротивление обмоток, характеристики изоляции и другие диагностические параметры, это требует более глубокого анализа.
Такой подход позволяет перейти от исключительно календарного обслуживания к техническому обслуживанию, основанному на диагностических данных.
Для получения сопоставимых результатов лаборатория или эксплуатационная организация должна стандартизировать процедуру.
Перед измерением следует:
После окончания измерения также необходимо учитывать наличие запасённой энергии в индуктивной системе. Обмотка трансформатора не должна рассматриваться как обычная резистивная нагрузка.
Отключение измерительного тока должно выполняться предусмотренным способом, а объект — безопасно разряжаться и заземляться перед дальнейшими работами.
В испытательных центрах измерение сопротивления обмоток может выполняться при приёмо-сдаточных испытаниях, техническом обследовании, ремонте и диагностике оборудования.
Для лаборатории особенно важны воспроизводимость измерений и корректное ведение протоколов. Информация о температуре, положении переключателя и схеме соединения должна сохраняться вместе с результатом.
Трёхканальный измеритель сопротивления обмоток постоянному току в такой системе может использоваться как специализированный инструмент для контроля электрических параметров обмоток. Его практическая ценность определяется не только возможностью получить измеренное значение, но и тем, насколько корректно результат интегрирован в общую диагностическую процедуру.
Цифровизация энергетики постепенно меняет подход к техническому обслуживанию трансформаторов. Результаты отдельных измерений всё чаще объединяются в единую историю состояния оборудования.
Для сопротивления обмоток это особенно полезно, поскольку повторные измерения позволяют анализировать изменения во времени. Если данные автоматически сохраняются вместе с информацией об объекте, температурой и положением переключателя, инженер получает более удобную основу для последующего анализа.
Перспективным направлением является объединение результатов электрических измерений с данными анализа масла, диагностикой частичных разрядов и эксплуатационными параметрами.
В результате техническое состояние трансформатора оценивается не по одному показателю, а по совокупности диагностических признаков.
Измерение сопротивления обмоток постоянному току является важной процедурой при контроле состояния силовых трансформаторов. Оно помогает проверять электрическую целостность обмоток, соединений и связанных с ними элементов, а также выявлять отклонения, которые требуют дополнительного обследования.
Трёхканальный измеритель сопротивления обмоток постоянному току может применяться на предприятиях-изготовителях, в испытательных лабораториях, ремонтных подразделениях и энергетических организациях. При этом корректность результата зависит от правильной подготовки объекта, схемы подключения, температуры, положения переключателя и соблюдения установленной методики.
Наиболее полезным измерение становится тогда, когда результаты не рассматриваются изолированно. Сопоставление сопротивления обмоток с данными испытаний изоляции, коэффициента трансформации, диагностики частичных разрядов и анализа эксплуатационной истории позволяет получить более полное представление о техническом состоянии трансформатора и своевременно определить необходимость дополнительного контроля или ремонтных мероприятий.
