Контроль качества испытательного трансформатора без частичных разрядов: технологии, изоляция и проверка параметров

  Испытательный трансформатор без частичных разрядов: высоковольтная испытательная система без частичных разрядов и испытательная система без частичных разрядов с контролем качества

  испытательный трансформатор без частичных разрядов, высоковольтная испытательная система без частичных разрядов, испытательная система без частичных разрядов, контроль качества высоковольтного оборудования, измерение частичных разрядов.

  Основные этапы контроля качества высоковольтных испытательных трансформаторов: проверка изоляции, герметичности, измерительной цепи, уровня частичных разрядов и защитных функций.

Почему контроль качества имеет решающее значение

Высоковольтное испытательное оборудование должно обеспечивать не только требуемое напряжение, но и стабильность параметров, электрическую прочность изоляции и безопасность оператора. Ошибки в конструкции или сборке могут повлиять на результаты измерений и привести к незапланированным остановкам производства.

Испытательный трансформатор без частичных разрядов применяется в задачах, где необходимо оценивать состояние изоляции электротехнических изделий при минимальном влиянии собственных разрядов испытательной установки.

Поэтому контроль качества должен охватывать всю систему: от отдельных компонентов до проверки оборудования в сборе.

Этап первый. Проверка технической документации

До начала производства необходимо определить требования к напряжению, мощности, точности измерений, допустимому уровню частичных разрядов и защитным функциям.

В документации также фиксируют условия эксплуатации, состав комплектующих, требования к герметичности, схему заземления и порядок приёмочных испытаний.

На этом этапе важно исключить несоответствия между техническим заданием, фактической конструкцией и заявленными характеристиками. Для нестандартных проектов отдельно согласовывают особенности подключения и испытания ёмкостных объектов.

Этап второй. Контроль компонентов и изоляции

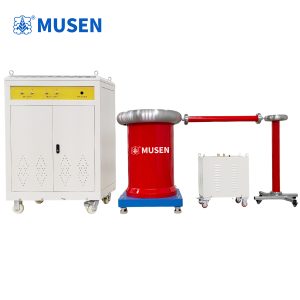

Ключевыми элементами установки являются испытательный трансформатор, связующий конденсатор, делитель напряжения и ограничительный резистор. Каждый компонент должен соответствовать предусмотренным электрическим и конструктивным требованиям.

При производственном контроле оценивают качество изоляционных элементов, состояние контактных соединений, правильность монтажа и отсутствие видимых дефектов. Особое внимание уделяют участкам с повышенной напряжённостью электрического поля и соединениям, способным создавать нежелательные разряды.

В интегрированной конструкции важна совместная работа всех компонентов. Низкий уровень частичных разрядов отдельного элемента сам по себе не гарантирует аналогичного результата для собранной установки.

Этап третий. Сборка и герметизация корпуса

Газонаполненная конструкция в металлическом корпусе требует соблюдения технологии сборки и контроля герметичности. Нарушения уплотнений могут привести к изменению характеристик изоляционной среды.

После сборки необходимо проверить состояние корпуса, соединений, вводов и предусмотренных конструкцией уплотнительных элементов. Параметры газовой среды должны соответствовать требованиям производителя.

Отсутствие масла упрощает поддержание чистоты рабочей зоны, но не отменяет технического обслуживания. Контроль давления или плотности газа и проверка герметичности выполняются с установленной периодичностью.

Этап четвёртый. Электрические испытания и измерения

Готовая высоковольтная испытательная система проходит предусмотренные технической документацией проверки. Их состав зависит от конструкции и требований к конкретному исполнению.

К важным процедурам относятся проверка электрической прочности изоляции, контроль измерительной цепи, оценка работы защитных устройств и измерение собственного уровня частичных разрядов.

Для рассматриваемого оборудования заявлены следующие параметры: номинальная мощность от 50 до 1200 кВА, входное напряжение 380 В, выходное напряжение от 50 до 1200 кВ, точность измерения менее 1,5% и уровень частичных разрядов менее 5 пКл.

Указанные значения следует подтверждать документацией конкретного исполнения. Особенно важно уточнять условия измерения частичных разрядов, поскольку результат зависит от испытательного напряжения, конфигурации схемы, помех и методики измерения.

Этап пятый. Проверка защитных функций

Высоковольтное оборудование должно иметь предусмотренные проектом средства защиты. В заявленной конфигурации предусмотрены защита от перегрузки по току и напряжению, аварийная сигнализация и автоматический возврат регулятора напряжения в нулевое положение.

При приёмке проверяют корректность работы этих функций согласно утверждённой программе испытаний. Дополнительно оценивают заземление, блокировки и организацию безопасного рабочего места.

Испытания должны выполняться квалифицированным персоналом с соблюдением установленных правил электробезопасности.

Документы, которые стоит запросить у поставщика

При закупке рекомендуется получить паспорт оборудования, руководство по эксплуатации, перечень комплектующих, сведения о точности измерений и протоколы испытаний, подтверждающие согласованные параметры.

Если требуется уровень частичных разрядов менее 5 пКл, в документах должны быть указаны условия и методика, позволяющие интерпретировать этот результат.

Часто задаваемые вопросы

Как подтверждается низкий уровень частичных разрядов?

Путём измерения собранной установки по согласованной методике с фиксацией условий испытания и полученного результата.

Достаточно ли проверить только трансформатор?

Нет. Необходимо учитывать влияние связующего конденсатора, делителя напряжения, резистора, соединений и других элементов полной испытательной схемы.

Требует ли газонаполненная установка обслуживания?

Да. Хотя обслуживание может быть минимальным, необходимо контролировать состояние оборудования и параметры изоляционной среды по инструкции производителя.

Какие документы наиболее важны при приёмке?

Паспорт, руководство, согласованная спецификация и протоколы испытаний, подтверждающие требуемые технические характеристики.

Заключение

Качественная высоковольтная испытательная система без частичных разрядов создаётся благодаря комплексному подходу: правильному проектированию, контролю компонентов, качественной сборке, герметизации и испытаниям готового изделия.

Проверяемые технические характеристики и прозрачная документация позволяют заказчику объективно оценить оборудование и снизить риски при внедрении в производственный процесс.

Информация о продукции и возможность уточнить технические параметры представлены на https://www.msdq.ru/.
