Как выбрать испытательный трансформатор без частичных разрядов для разных производственных задач

  Испытательный трансформатор без частичных разрядов: высоковольтная испытательная система без частичных разрядов и испытательная система без частичных разрядов для производства

  испытательный трансформатор без частичных разрядов, высоковольтная испытательная система без частичных разрядов, испытательная система без частичных разрядов, выбор испытательного трансформатора, высоковольтные испытания изоляции.

  Руководство по выбору высоковольтного испытательного оборудования для кабелей, трансформаторов, электродвигателей и изоляционных материалов. Основные параметры, требования к эксплуатации и критерии комплектации.

Выбор оборудования начинается с испытательной задачи

При выборе высоковольтного оборудования необходимо учитывать не только максимальное напряжение, но и характеристики испытываемого изделия. Кабель, силовой трансформатор, электродвигатель и изоляционный материал имеют разные электрические параметры и требуют соответствующих режимов испытания.

Испытательный трансформатор без частичных разрядов используется для испытаний электрической прочности изоляции и измерения частичных разрядов в условиях низкого собственного фона установки. Такое решение особенно актуально для производителей, которым необходим стабильный контроль качества продукции на этапе выпуска и при приёмочных испытаниях.

Шаг первый. Определите требуемое напряжение

Рабочий диапазон оборудования выбирают на основании нормативных требований к конкретному изделию и утверждённой методики испытаний. Важно различать номинальное выходное напряжение установки, испытательное напряжение объекта и допустимую продолжительность работы под нагрузкой.

Для рассматриваемого оборудования заявлен диапазон выходного напряжения от 50 до 1200 кВ. Необходимо согласовать требуемое значение с производителем, поскольку доступные уровни напряжения и мощность зависят от выбранного исполнения.

Недостаточный диапазон ограничивает перечень испытаний. Чрезмерно высокие характеристики без реальной производственной необходимости могут увеличить стоимость проекта, требования к помещению и затраты на обеспечение безопасности.

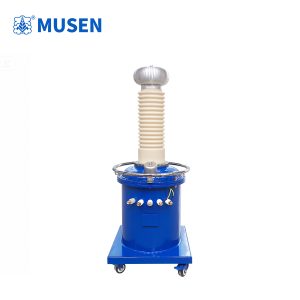

Система испытаний, исключающая возникновение частичных разрядов

Шаг второй. Рассчитайте требования к мощности

При подключении ёмкостных объектов, включая длинные кабели и некоторые виды высоковольтной изоляции, нагрузка на испытательную установку может существенно различаться. Поэтому одной информации о напряжении недостаточно.

При согласовании заказа следует предоставить сведения о типе объекта, его электрической ёмкости, схеме подключения, требуемом испытательном напряжении и продолжительности испытания.

Для рассматриваемой линейки заявлена номинальная мощность от 50 до 1200 кВА. Этот диапазон не означает, что любое сочетание максимального напряжения и мощности доступно в одном исполнении. Рабочую конфигурацию необходимо подтвердить техническим расчётом.

Шаг третий. Учитывайте требования к частичным разрядам

Для продукции с повышенными требованиями к изоляции важен собственный уровень частичных разрядов испытательной цепи. Если фон установки слишком высок, обнаружение слабых разрядов в испытываемом объекте становится сложнее.

Высоковольтная испытательная система без частичных разрядов должна оцениваться с учётом конструкции трансформатора, связующего конденсатора, измерительного делителя, ограничительного резистора и соединительных элементов.

Для интегрированного исполнения заявлен уровень частичных разрядов менее 5 пКл. При закупке следует уточнить методику измерения, испытательное напряжение, схему подключения и условия окружающей среды, при которых получен этот результат.

Шаг четвёртый. Выберите конструкцию и изоляционную среду

Газонаполненная конструкция в герметичном металлическом корпусе позволяет отказаться от трансформаторного масла и объединить несколько функциональных узлов. Среди потенциальных преимуществ — чистота эксплуатации, компактность и отсутствие риска утечки масла.

При этом газонаполненное оборудование требует соблюдения правил обращения с изоляционным газом, контроля давления или плотности в соответствии с документацией и своевременной проверки герметичности.

Для предприятий с ограниченной площадью также важно заранее оценить габариты, массу, возможность перемещения и условия установки оборудования.

Шаг пятый. Проверьте измерительную систему и защиту

В технических данных указана точность измерения менее 1,5%, а также защита от перегрузки по току и напряжению, аварийная сигнализация и автоматический возврат регулятора напряжения в нулевое положение.

Перед заказом необходимо уточнить, какие именно измеряемые величины относятся к указанной точности, каким прибором выполняются измерения и входит ли измерительная аппаратура в комплект поставки.

Также следует проверить наличие блокировок, заземления, аварийного отключения и других средств защиты, предусмотренных конструкцией и применимыми требованиями безопасности.

Применение в разных отраслях

Производителям силовых трансформаторов важны испытания изоляции обмоток и контроль частичных разрядов. Кабельным предприятиям необходимо учитывать ёмкость кабельной продукции и особенности испытательной схемы. Заводам электродвигателей требуются решения, соответствующие напряжению и конструкции изоляции машин.

Для производителей измерительных трансформаторов и высоковольтных компонентов важны воспроизводимость результатов и документирование испытаний.

Система испытаний, исключающая возникновение частичных разрядов

Часто задаваемые вопросы

Как определить необходимое выходное напряжение?

На основании требований к испытываемому изделию, применимого стандарта и утверждённой программы испытаний.

Почему нельзя выбирать установку только по мощности?

Потому что необходимо учитывать также напряжение, электрическую ёмкость объекта, измерительную схему и продолжительность нагрузки.

Какие параметры следует уточнить перед покупкой?

Диапазон напряжения, мощность, собственный уровень частичных разрядов, точность измерений, состав комплекта, защитные функции и условия обслуживания.

Подходит ли установка для разных видов продукции?

Это зависит от согласованных характеристик и комплектации. Универсальность применения необходимо подтверждать для каждого вида испытаний.

Заключение

Грамотно подобранная испытательная система без частичных разрядов должна соответствовать реальной нагрузке, требуемому напряжению и уровню чувствительности измерений. Предварительное согласование технического задания помогает избежать переплаты за ненужные характеристики и получить оборудование, подходящее для производственных условий.

Подробнее о решениях для высоковольтных испытаний можно узнать на сайте https://www.msdq.ru/.
