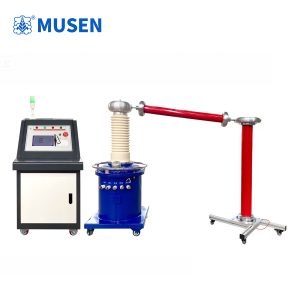

Система испытаний, исключающая возникновение частичных разрядов

Почему важно сравнивать технологии испытаний

Производителям кабелей, электродвигателей, силовых трансформаторов, измерительных трансформаторов и изоляционных материалов необходимо проверять электрическую прочность продукции и выявлять скрытые дефекты изоляции. Для этого применяются высоковольтные испытания на промышленной частоте и измерение частичных разрядов.

Испытательный трансформатор без частичных разрядов предназначен для создания высокого испытательного напряжения при низком уровне собственных частичных разрядов. Это позволяет снизить влияние испытательной установки на результаты измерений и повысить достоверность контроля изоляции.

Традиционная и интегрированная конструкции

В традиционной испытательной системе трансформатор, ограничительный резистор, связующий конденсатор и делитель напряжения могут выполняться в виде отдельных компонентов. Такая компоновка позволяет гибко конфигурировать оборудование, заменять отдельные узлы и адаптировать систему под различные испытательные задачи.

Однако раздельное размещение компонентов требует дополнительного пространства, соединительных элементов и внимания к организации высоковольтной испытательной цепи. Собственные частичные разряды отдельных компонентов и соединений могут влиять на общий измеряемый фон.

Интегрированная высоковольтная установка объединяет основные элементы в единой конструкции. Это упрощает размещение оборудования, сокращает количество внешних соединений и облегчает монтаж. При грамотном проектировании такая архитектура позволяет уменьшить собственный уровень частичных разрядов всей системы.

Для предлагаемого исполнения заявлен уровень частичных разрядов менее 5 пКл. Для сравнения, в исходных технических данных для традиционной конфигурации указан уровень около 10 пКл. Эти значения следует рассматривать как характеристики конкретных исполнений, а не как универсальные показатели всех установок данного типа.

Преимущества интегрированного решения

Высоковольтная испытательная система без частичных разрядов может обеспечивать следующие преимущества:

• компактное размещение основных высоковольтных компонентов;
• уменьшение количества внешних соединений;
• снижение влияния собственных разрядов установки на измерения;
• отсутствие трансформаторного масла в газонаполненной конструкции;
• удобство транспортировки и монтажа;
• сокращение объёма регулярного обслуживания при соблюдении требований производителя.

В герметичном металлическом корпусе активная изоляционная среда защищена от непосредственного воздействия окружающей среды. При этом необходимо контролировать предусмотренные производителем параметры газовой среды и состояние уплотнений.

Основные технические параметры

Для рассматриваемого оборудования заявлены следующие характеристики:

• номинальная мощность: от 50 до 1200 кВА;
• входное напряжение: 380 В;
• выходное напряжение: от 50 до 1200 кВ;
• точность измерения: менее 1,5%;
• уровень частичных разрядов: менее 5 пКл;
• защита от перегрузки по току и напряжению, аварийная сигнализация и автоматический возврат регулятора напряжения в нулевое положение.

Фактическая конфигурация зависит от требуемого напряжения, мощности, схемы измерения и условий эксплуатации. До заказа необходимо уточнить, относятся ли указанные диапазоны к одной модели или к семейству исполнений.

Как выбрать подходящую систему

Для серийного производства кабелей и электрических машин особенно важны повторяемость измерений и удобство ежедневной эксплуатации. Для испытательных лабораторий могут быть приоритетны точность измерительной цепи, возможность расширения конфигурации и документированное подтверждение характеристик.

При выборе следует учитывать испытательное напряжение, ёмкость объекта, продолжительность испытаний, допустимый уровень фоновых разрядов, требования безопасности и доступное пространство.

Компаниям, которым необходима испытательная система без частичных разрядов, рекомендуется запрашивать техническое предложение с указанием состава оборудования, методики измерения частичных разрядов и условий, при которых подтверждаются заявленные параметры.

Часто задаваемые вопросы

Чем интегрированная установка отличается от традиционной?

Основное различие заключается в компоновке. В интегрированном исполнении ключевые компоненты объединены в одном корпусе, что упрощает монтаж и может снизить собственный уровень частичных разрядов.

Что означает уровень частичных разрядов менее 5 пКл?

Это заявленный показатель собственного уровня частичных разрядов оборудования. Его подтверждение требует измерений в определённых условиях и по согласованной методике.

Для каких предприятий подходит оборудование?

Для производителей трансформаторов, кабелей, электродвигателей, электротехнических аппаратов и изоляционных материалов, а также для испытательных лабораторий.

Где получить информацию о конфигурации?

На сайте https://www.msdq.ru/ можно ознакомиться с информацией о продукции и направить запрос на уточнение характеристик, комплектации и условий поставки.

Заключение

Интегрированная высоковольтная система позволяет объединить компактность, удобство монтажа и контроль собственного уровня частичных разрядов. Оптимальный выбор определяется не только стоимостью оборудования, но и подтверждёнными измерительными характеристиками, требованиями безопасности и соответствием конкретным производственным задачам.
