Экспертное руководство по диагностике изоляции: Тесты тангенса дельта MS-101

Экспертное руководство по диагностике изоляции: Тесты тангенса дельтаMS-101

  Практическое руководство по измерению диэлектрических потерь. Экспертные методы использования Тесты тангенса дельта MS-101, анализ графиков и обеспечение безопасности.

 Измеритель диэлектрических потерь,Тесты тангенса дельта, Измеритель угла диэлектрических потерь, Устройство для измерения диэлектрических потерь (Tan δ), Помехоустойчивый измеритель диэлектрических потерь, Автоматический помехоустойчивый измеритель диэлектрических потерь, Измеритель диэлектрических потерь трансформаторов (Tan δ)

Оценка состояния высоковольтной изоляции требует не только современного оборудования, но и глубоких экспертных знаний. Многолетний опыт эксплуатации силовых трансформаторов показывает, что измеритель диэлектрических потерь является самым надежным средством предотвращения пробоя. В данном руководстве рассмотрены практические аспекты применения прибора Тесты тангенса дельта  серии MS-101 на основе стандартов надежности и безопасности.

Чтобы правильно оценить степень старения изоляции, инженер использует измеритель угла диэлектрических потерь. Это позволяет зафиксировать активные токи утечки в диэлектрике. Эксплуатируемое устройство для измерения диэлектрических потерь (Tan δ) должно давать воспроизводимые результаты независимо от температуры и влажности воздуха. Именно поэтому помехоустойчивый измеритель диэлектрических потерь MS-101 стал стандартом при проведении сложных полевых измерений. Когда испытания выполняются на действующих объектах, автоматический помехоустойчивый измеритель диэлектрических потерь исключает влияние внешних электрических полей. В руках экспертов данный измеритель диэлектрических потерь трансформаторов (Tan δ) становится главным инструментом продления ресурса оборудования.

Методология проведения измерений с MS-101

Качественная диагностика начинается с правильной подготовки схемы испытаний. Модель MS-101 поддерживает прямой и обратный способы измерений, а также специализированные режимы для сложных составных объектов.

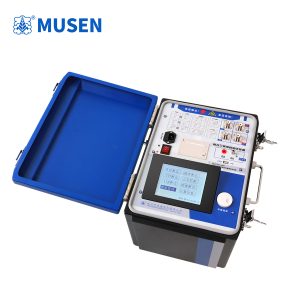

Тесты тангенса дельта

Пошаговый алгоритм экспертной диагностики

1. Подготовка объекта: отключение, заземление, видимый разрыв, установка ограждений безопасности.

2. Выбор схемы подключения: прямой метод (для изолированных от земли объектов) или обратный метод (для объектов с заземленным электродом).

3. Применение функции низковольтного экранирования при обратной схеме для исключения токов утечки по поверхности.

4. Выбор частотного режима: использование автоматической переменной частоты (например, 45 Гц / 55 Гц) для подавления наводок 50 Гц.

5. Запуск измерения: автоматический помехоустойчивый измеритель диэлектрических потерь подает тестовое напряжение и фиксирует параметры.

6. Анализ результатов: снятие показаний емкости, tan δ, а также построение графических зависимостей при разных частотах.

7. Сохранение и передача данных через беспроводной интерфейс Bluetooth на управляющий планшет или ПК.

Официальный портал разработчика https://www.msdq.ru/ предлагает доступ к методическим указаниям и обновленному программному обеспечению для обработки результатов измерений.

Экспертный анализ результатов: Интерпретация данных

Значение тангенса угла диэлектрических потерь отражает отношение активной мощности, рассеиваемой в диэлектрике, к реактивной мощности. Увеличение tan δ указывает на увлажнение изоляционного масла, наличие шлама, перегрев или частичные разряды.

Интерпретация частотных зависимостей

Серия MS-101 позволяет снимать характеристику tgδ в диапазоне частот. Если значение тангенса потерь резко возрастает при снижении частоты, это является классическим признаком объемного увлажнения бумажно-масляной изоляции. Если же кривая остается плоской, но имеет высокое абсолютное значение — имеет место химическое старение или загрязнение масла.

Часто задаваемые вопросы (FAQ)

Почему важно измерять емкости C1 и C2 одновременно?

В высоковольтных вводах C1 — это основная изоляция, а C2 — изоляция измерительного вывода. Одновременный замер исключает ошибки перекоммутации и гарантирует целостность обоих слоев.

Как температура влияет на результаты измерения tan δ?

Диэлектрические потери зависят от температуры. Прибор MS-101 позволяет фиксировать параметры с возможностью последу пересчета к стандартной температуре 20°C по нормативным таблицам.

Можно ли использовать MS-101 для контроля сушки трансформатора?

Да, динамическое наблюдение за снижением tan δ и стабилизацией емкости в процессе термовакуумной сушки является самым объективным критерием завершения процесса.
