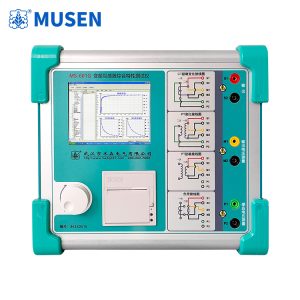

Комплексный прибор для проверки трансформаторов тока и напряжения в энергетических системах

Трансформаторы тока и напряжения являются важными элементами измерительных и защитных цепей электроэнергетических объектов. От правильности их работы зависят показания измерительных приборов, функционирование релейной защиты, коммерческий учёт электроэнергии и корректность автоматизированных систем управления. При этом внешнее состояние трансформатора не всегда позволяет определить наличие внутренних электрических отклонений.

Именно поэтому при производстве, монтаже, вводе в эксплуатацию и техническом обслуживании применяются специальные испытательные методы. Они позволяют оценить коэффициент трансформации, полярность, фазовые характеристики, сопротивление обмоток и другие параметры в зависимости от типа оборудования и программы испытаний.

Комплексный прибор для проверки трансформаторов тока и напряжения предназначен для объединения нескольких процедур контроля в рамках единого диагностического процесса. Его применение особенно актуально в испытательных лабораториях, на подстанциях, предприятиях энергетики и при проведении приёмо-сдаточных работ.

Почему проверка трансформаторов важна для релейной защиты

Трансформатор тока передаёт информацию о токе первичной цепи во вторичную измерительную или защитную цепь. Трансформатор напряжения выполняет аналогичную функцию для напряжения.

Если характеристики трансформатора отклоняются от предусмотренных значений, ошибка может передаваться дальше в измерительную систему.

Для релейной защиты это особенно важно. Неправильная трансформация тока или напряжения способна повлиять на условия срабатывания защитных устройств.

Поэтому при техническом контроле необходимо проверять не только наличие электрического контакта, но и соответствие фактических характеристик трансформатора установленным требованиям.

Какие параметры могут проверяться

Конкретный набор испытаний зависит от конструкции трансформатора и используемой методики. В практической работе могут исследоваться:

• коэффициент трансформации;
• полярность выводов;
• сопротивление обмоток;
• фазовые соотношения;
• характеристики вторичных цепей;
• параметры изоляции;
• соответствие результатов проектной и технической документации.

Для трансформаторов тока особое значение имеет проверка коэффициента трансформации и полярности. Для трансформаторов напряжения дополнительно важны характеристики измерительной цепи и соответствие установленному коэффициенту трансформации.

Комплексный прибор для проверки трансформаторов тока и напряжения позволяет систематизировать такие операции, однако конкретный перечень доступных измерений определяется конструкцией самого испытательного оборудования.

Проверка коэффициента трансформации

Коэффициент трансформации является одним из основных параметров измерительного трансформатора. Он показывает соотношение между первичной и вторичной электрическими величинами.

При диагностике специалист сопоставляет фактический результат с данными, указанными в документации на оборудование.

Отклонение может быть связано с различными причинами:

• ошибкой подключения;
• неправильной маркировкой выводов;
• особенностями схемы;
• неисправностью обмотки;
• проблемами контактных соединений;
• конструктивным повреждением.

Поэтому при получении неожиданного результата сначала необходимо проверить правильность схемы измерения.

Если ошибка подтверждается повторным измерением, следует переходить к более детальному анализу.

Проверка трансформаторов тока на подстанциях

Трансформаторы тока устанавливаются в распределительных устройствах, силовых цепях и измерительных системах. Они работают совместно с релейной защитой, приборами учёта и измерительными преобразователями.

После монтажа или ремонта необходимо убедиться, что вторичная цепь правильно соединена, а характеристики трансформатора соответствуют проектным требованиям.

Проверка может проводиться перед вводом оборудования в эксплуатацию, а также после вмешательства в измерительные цепи.

Особенно важно контролировать правильность фазировки и полярности. Ошибка в этих параметрах может привести к неправильной работе связанных измерительных и защитных устройств.

Диагностика трансформаторов напряжения

Трансформаторы напряжения применяются для передачи информации о параметрах электрической сети в измерительные и защитные системы.

При их проверке необходимо учитывать не только коэффициент трансформации, но и правильность подключения первичной и вторичной цепей.

В комплексной испытательной процедуре могут дополнительно проверяться сопротивление обмоток и характеристики изоляции, если это предусмотрено программой.

Полученные данные сопоставляются с документацией и результатами предыдущих испытаний.

Такой подход позволяет выявлять отклонения, которые могут оставаться незаметными при обычном визуальном осмотре.

Принцип комплексного измерения

Основное преимущество комплексного подхода заключается в том, что несколько диагностических операций объединяются в одну последовательность.

Вместо выполнения каждой процедуры на отдельном этапе специалист может организовать единый цикл:

1. идентификация трансформатора;
2. изучение технической документации;
3. подготовка испытательной схемы;
4. проверка подключения;
5. измерение сопротивления обмоток;
6. проверка коэффициента трансформации;
7. контроль полярности;
8. анализ фазовых соотношений;
9. выполнение других предусмотренных испытаний;
10. оформление протокола.

Такой порядок особенно удобен при приёмо-сдаточных испытаниях и периодическом техническом обслуживании.

Проверка после транспортировки и монтажа

Измерительные трансформаторы могут подвергаться механическим воздействиям во время перевозки и установки. После монтажа необходимо убедиться, что электрические соединения выполнены правильно.

Проверка трансформатора до подачи рабочего напряжения позволяет обнаружить возможные ошибки монтажа.

В частности, проверяются:

• маркировка выводов;
• соответствие схемы подключения;
• состояние вторичных цепей;
• коэффициент трансформации;
• полярность;
• сопротивление обмоток;
• состояние изоляции в рамках предусмотренной программы.

Комплексный прибор для проверки трансформаторов тока и напряжения в данном случае используется как элемент приёмо-сдаточного испытательного комплекса.

Контроль после ремонта

Ремонт измерительного трансформатора или его вторичной цепи требует повторной проверки электрических характеристик.

Если выполнялись работы с выводами, соединениями или обмотками, необходимо подтвердить корректность восстановленной схемы.

Сравнение результатов до и после ремонта позволяет определить, изменились ли контролируемые параметры.

Если исходные данные отсутствуют, оценка проводится по требованиям технической документации и установленной методики.

Важно не ограничиваться одной операцией. Например, нормальное значение сопротивления обмотки само по себе не подтверждает правильность коэффициента трансформации или полярности.

Значение для релейной защиты

Релейная защита использует сигналы от измерительных трансформаторов для определения аварийных и ненормальных режимов сети.

Если трансформатор тока передаёт искажённый сигнал, защитная автоматика может получить неправильную информацию о величине тока. Аналогичная проблема возможна при нарушении характеристик трансформатора напряжения.

Поэтому проверка измерительных трансформаторов является частью общей системы обеспечения надёжности подстанционного оборудования.

Результаты испытаний должны сопоставляться с параметрами вторичных цепей и настройками соответствующих защитных устройств.

Связь с высоковольтными испытаниями

Проверка трансформаторов тока и напряжения может входить в общий комплекс высоковольтных испытаний на подстанции.

При этом необходимо разделять разные диагностические задачи.

Например:

Таким образом, комплексный прибор не заменяет все высоковольтные испытания, а объединяет определённые измерительные процедуры, предусмотренные его назначением.

Особенности измерения сопротивления обмоток

Сопротивление обмотки относится к параметрам, которые могут изменяться под воздействием температуры.

Поэтому при сравнении нескольких результатов необходимо учитывать условия проведения измерений.

Если сопротивление одной из фаз или обмоток существенно отличается от ожидаемого, специалист должен сначала исключить влияние температуры и измерительной схемы.

Затем проверяются контактные соединения и другие возможные причины.

Особенно полезно сравнивать результаты с предыдущими измерениями, выполненными на том же объекте.

Работа в испытательной лаборатории

В испытательной лаборатории комплексное оборудование позволяет стандартизировать процедуру проверки большого количества измерительных трансформаторов.

Для каждого объекта рекомендуется сохранять информацию о:

• типе оборудования;
• идентификационных данных;
• схеме подключения;
• положении и состоянии проверяемых элементов;
• условиях измерения;
• полученных результатах;
• предыдущих протоколах.

Накопление такой информации позволяет формировать историю технического состояния.

При последующем испытании специалист может сравнить новые результаты с предыдущими и определить наличие устойчивой тенденции изменения параметров.

Как правильно интерпретировать результаты

Одна из распространённых ошибок при диагностике заключается в механическом сравнении измеренного значения с одним нормативным числом.

Фактический результат необходимо рассматривать с учётом конструкции оборудования и конкретной испытательной методики.

При анализе целесообразно учитывать:

1. данные производителя;
2. проектные требования;
3. результаты предыдущих испытаний;
4. температуру;
5. схему соединения;
6. состояние вторичных цепей;
7. результаты сопутствующих измерений.

Если несколько независимых параметров одновременно демонстрируют отклонения, необходимость дополнительного обследования становится более обоснованной.

Практическая ценность для энергосистем

В распределительных сетях количество измерительных трансформаторов может быть значительным. Они устанавливаются на различных классах напряжения и работают в составе измерительных и защитных систем.

Регулярная проверка позволяет поддерживать достоверность измерительных цепей и своевременно выявлять отклонения.

Для эксплуатационных организаций особенно важна возможность быстро выполнять комплекс предусмотренных измерений после ремонта, реконструкции или изменения схемы подстанции.

Комплексный прибор для проверки трансформаторов тока и напряжения в этом случае может использоваться как универсальный элемент испытательного процесса, позволяющий систематизировать контроль нескольких электрических параметров.

Применение при вводе нового оборудования

Перед вводом подстанционного оборудования в эксплуатацию необходимо подтвердить правильность монтажа и соответствие измерительных цепей проекту.

Проверка трансформаторов тока и напряжения является частью этой работы.

Полученные результаты могут включаться в комплект исполнительной и испытательной документации. Если выявляются отклонения, оборудование не следует считать полностью подготовленным к эксплуатации до выяснения причины.

Особенно важно проверить не только отдельный трансформатор, но и связанные с ним вторичные цепи.

Безопасность при проведении испытаний

Измерительные трансформаторы могут быть непосредственно связаны с высоковольтными цепями. Поэтому проведение испытаний требует строгого соблюдения правил электробезопасности.

Перед началом работ необходимо определить границы испытательной зоны, проверить отсутствие рабочего напряжения там, где это требуется, и выполнить предусмотренное заземление.

При работе со вторичными цепями трансформаторов тока также необходимо соблюдать специальные требования безопасности. Нельзя произвольно размыкать вторичную цепь находящегося под током трансформатора тока, поскольку это может привести к возникновению опасного напряжения.

Все операции должны выполняться квалифицированным персоналом по утверждённой процедуре.

Цифровизация испытаний измерительных трансформаторов

Современная энергетика постепенно переходит к цифровому ведению испытательной документации. Результаты измерений сохраняются в электронных протоколах и могут использоваться для последующего анализа.

Для трансформаторов тока и напряжения это особенно полезно, поскольку сравнение результатов разных периодов позволяет обнаруживать изменения параметров.

Комплексные измерительные системы в перспективе будут всё теснее интегрироваться с базами данных технического состояния оборудования. Это создаёт предпосылки для более эффективного планирования профилактических испытаний и ремонта.

При этом автоматизация должна рассматриваться как инструмент повышения воспроизводимости и удобства обработки данных, а не как замена инженерной оценки.

Комплексный подход к техническому состоянию

Измерительный трансформатор является частью более крупной электрической системы. Поэтому его диагностика должна рассматриваться в связи с состоянием релейной защиты, вторичных цепей, коммутационного оборудования и других элементов подстанции.

Если измерения показывают отклонение, специалисту важно определить, связано ли оно непосредственно с трансформатором или с внешней частью измерительной цепи.

Именно комплексный анализ позволяет избежать необоснованной замены оборудования и одновременно не пропустить реальную неисправность.

Заключение

Трансформаторы тока и напряжения выполняют критически важную функцию в измерительных и защитных системах электроэнергетики. Проверка их характеристик необходима при производстве, монтаже, вводе в эксплуатацию, ремонте и периодическом техническом обслуживании.

Комплексный прибор для проверки трансформаторов тока и напряжения позволяет организовать несколько диагностических процедур в рамках единой испытательной работы. В зависимости от конкретной системы могут контролироваться коэффициент трансформации, полярность, сопротивление обмоток и другие параметры.

Наибольшую практическую ценность такой подход приобретает при систематическом контроле оборудования. Сопоставление текущих результатов с технической документацией и предыдущими протоколами помогает своевременно обнаруживать отклонения и принимать решения о необходимости дополнительной диагностики.

При этом измерение характеристик трансформаторов нельзя рассматривать отдельно от состояния всей подстанции. Только сочетание контроля измерительных трансформаторов, вторичных цепей, изоляции, релейной защиты и других элементов позволяет сформировать объективное представление о надёжности электрической системы.
