Испытательный трансформатор с газовой изоляцией: применение в высоковольтных испытаниях электрооборудования

Проверка электрической прочности изоляции является важной частью производства, монтажа и технического обслуживания высоковольтного оборудования. При проведении испытаний необходимо обеспечить требуемый уровень напряжения, контролировать рабочие параметры и соблюдать установленные требования безопасности. Особое значение эти задачи приобретают в электротехнических лабораториях, на энергетических предприятиях и при выполнении пусконаладочных работ на объектах электроснабжения. Для таких условий применяются специализированные испытательные трансформаторы, конструкция которых учитывает требования к высоковольтной изоляции и организации испытательного процесса.

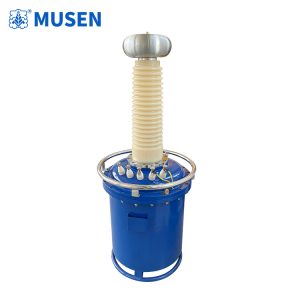

Испытательный трансформатор с газовой изоляцией представляет собой высоковольтное оборудование, в котором газовая изоляционная среда используется для обеспечения электрической прочности между элементами конструкции, находящимися под различными потенциалами. Подобное техническое решение позволяет создавать компактные конструкции для определенных условий эксплуатации и облегчать организацию высоковольтных испытаний. Конкретные характеристики, допустимые режимы работы и область применения зависят от конструкции трансформатора и документации изготовителя.

Почему изоляционная система имеет решающее значение

В высоковольтном оборудовании электрическое поле распределяется между проводниками, изоляционными элементами и конструктивными деталями. При повышении напряжения возрастает значение расстояний между токоведущими частями, качества изоляции и правильности организации электрического поля. Если эти факторы не учтены, могут возникнуть условия для частичных разрядов, поверхностных разрядов или пробоя изоляции.

В испытательном трансформаторе изоляционная система должна обеспечивать надежное разделение элементов с разными электрическими потенциалами. При этом учитываются не только электрические характеристики изоляционной среды, но и геометрия токоведущих частей, состояние внутренних поверхностей, качество герметизации и условия эксплуатации.

Газовая изоляция используется в различных видах высоковольтного оборудования благодаря своим диэлектрическим свойствам. В зависимости от конструкции газ может находиться внутри герметичного корпуса, где поддерживаются предусмотренные изготовителем условия. Такая компоновка позволяет организовать изоляционные промежутки без применения исключительно крупных внешних изоляционных конструкций.

При этом нельзя оценивать надежность оборудования только по типу используемой изоляционной среды. Важны конструкция корпуса, электрические расстояния, характеристики газовой системы, качество изготовления и соблюдение установленных условий эксплуатации.

Принцип работы испытательного трансформатора

Основной задачей испытательного трансформатора является преобразование электрической энергии в режим, необходимый для проведения высоковольтного испытания. При подаче напряжения на первичную обмотку в магнитной системе создается переменный магнитный поток, который индуцирует напряжение во вторичной обмотке. Соотношение напряжений определяется конструкцией и коэффициентом трансформации.

В высоковольтных испытательных установках вторичная обмотка рассчитана на получение требуемого испытательного напряжения. Конкретные значения определяются моделью оборудования и условиями применения. Трансформатор подключается к соответствующей испытательной схеме, в состав которой в зависимости от задачи могут входить измерительные приборы, устройства управления, защитные элементы и дополнительные компоненты.

Газовая изоляция обеспечивает электрическую прочность между предусмотренными конструктивными элементами. Она не заменяет магнитную изоляцию обмоток и не изменяет основной принцип электромагнитной трансформации. Ее функция связана прежде всего с обеспечением необходимых изоляционных условий внутри конструкции.

Во время испытания специалисты контролируют параметры, установленные рабочей методикой. Напряжение повышают и выдерживают в заданном режиме в соответствии с требованиями к испытуемому объекту. После завершения процедуры оборудование отключают, а объект приводят в безопасное состояние по предусмотренной инструкции.

В каких задачах применяется газоизолированное исполнение

Область применения трансформатора определяется его техническими характеристиками, схемой подключения и требованиями конкретного испытания. Газоизолированное исполнение может представлять интерес для организаций, которым необходимо проводить высоковольтные работы в условиях ограниченного пространства или использовать оборудование с определенной компоновкой изоляционной системы.

К основным направлениям применения испытательных трансформаторов относятся:

• проверка электрической прочности изоляции высоковольтного оборудования;
• проведение испытаний электротехнических изделий после изготовления;
• приемо-сдаточные испытания после монтажа и подключения оборудования;
• выполнение предусмотренных программой проверок после ремонта;
• использование в специализированных высоковольтных лабораториях;
• проведение отдельных испытательных процедур на энергетических и промышленных объектах.

При этом газовая изоляция сама по себе не определяет назначение трансформатора для конкретной категории оборудования. Перед использованием необходимо проверить допустимые режимы, требования к нагрузке, особенности испытательной схемы и совместимость с применяемой методикой.

Испытания на производстве

На предприятиях электротехнической промышленности высоковольтные испытания могут быть частью контроля качества готовых изделий. Они помогают проверить соответствие электрической изоляции установленным требованиям перед передачей оборудования заказчику.

Испытательный трансформатор в такой системе является источником необходимого высокого напряжения. Организация процесса зависит от вида изделия, программы контроля и требований технической документации. В производственной среде также важны повторяемость испытательной процедуры, корректность измерений и соблюдение порядка регистрации результатов.

Работы при монтаже и вводе в эксплуатацию

После установки высоковольтного оборудования необходимо выполнить предусмотренные приемо-сдаточные проверки. Их состав определяется типом объекта, проектными требованиями и действующими нормативными документами. Испытательные трансформаторы могут применяться в тех случаях, когда их параметры соответствуют требуемому режиму.

Перед началом работ специалисты проверяют соединения, состояние испытательной схемы, наличие необходимых защитных устройств и правильность заземления. Особое внимание уделяется подготовке объекта и согласованию действий участников испытания. Эти меры позволяют снизить вероятность ошибок при подключении и обеспечить контролируемое проведение процедуры.

Использование в электротехнических лабораториях

Лабораторные испытания требуют оборудования, которое соответствует характеру выполняемых работ и доступным условиям размещения. При выборе трансформатора учитываются диапазон напряжения, режим работы, требования к измерительным цепям и возможность интеграции в существующую испытательную систему.

Для лаборатории важно также обеспечить удобный доступ к технической документации, организовать обслуживание и предусмотреть необходимые меры защиты. Если испытания проводятся регулярно, следует заранее оценить требования к размещению оборудования, условиям окружающей среды и квалификации персонала.

Преимущества и особенности газовой изоляции

Газоизолированная конструкция может обеспечивать определенные компоновочные преимущества по сравнению с решениями, использующими другие типы изоляции. В зависимости от исполнения это может выражаться в возможности организовать компактное расположение высоковольтных элементов и уменьшить потребность во внешних изоляционных промежутках.

К числу факторов, которые следует оценивать при выборе такого оборудования, относятся:

• конструкция высоковольтной изоляционной системы;
• требования к размещению и обслуживанию;
• характеристики газовой среды и условия ее эксплуатации;
• требования к герметичности корпуса;
• допустимые рабочие режимы;
• особенности транспортировки и подключения.

Однако нельзя утверждать, что любое газоизолированное устройство автоматически имеет меньшие габариты, более высокую надежность или более низкие эксплуатационные затраты по сравнению с другими решениями. Такие выводы возможны только при сопоставлении конкретных моделей и условий эксплуатации.

Отдельное значение имеет обслуживание газовой системы. Если конструкция предусматривает контроль состояния или давления газа, соответствующие операции выполняются согласно руководству изготовителя. Необходимо использовать предусмотренные процедуры и не допускать вмешательства в герметичный корпус без соответствующих оснований и квалификации.

Как выбрать испытательный трансформатор

Выбор высоковольтного оборудования должен начинаться с определения испытательной задачи. Важно понимать, какие объекты будут проверяться, какое напряжение требуется для проведения процедуры и какие ограничения установлены применяемой методикой.

При оценке испытательного трансформатора с газовой изоляцией рекомендуется учитывать несколько основных критериев.

Номинальное выходное напряжение. Оно должно соответствовать требованиям планируемых испытаний. При этом необходимо учитывать рабочий режим, допустимую продолжительность нагрузки и характеристики всей испытательной схемы.

Мощность и режим работы. Эти параметры определяют возможности трансформатора при подключении нагрузки. Выбор должен основываться на реальных условиях испытания, а не только на номинальном значении напряжения.

Тип изоляционной системы. Следует уточнить, какая газовая среда используется в конкретной модели, какие условия необходимы для ее эксплуатации и какие требования предъявляются к техническому обслуживанию.

Измерение и управление. Для корректного проведения испытаний необходимо обеспечить совместимость трансформатора с измерительными приборами, системой управления и предусмотренными защитными устройствами.

Условия размещения. При эксплуатации на производстве или в лаборатории важно учитывать доступное пространство, требования к вентиляции, окружающую температуру и другие условия, указанные изготовителем.

Документация и сервис. Руководство по эксплуатации должно содержать сведения о подключении, допустимых режимах, обслуживании и мерах безопасности. Для предприятия также имеет значение возможность получить техническую поддержку и необходимые запасные части.

Комплексная оценка этих критериев помогает определить, подходит ли конкретная модель для предполагаемых задач. Если оборудование приобретается для нескольких типов испытаний, перечень требований необходимо составить заранее и согласовать с поставщиком.

Контроль состояния и техническое обслуживание

Надежность испытательного трансформатора зависит не только от конструкции, но и от соблюдения эксплуатационных требований. Перед использованием необходимо осматривать доступные элементы, проверять соединения, состояние защитных цепей и отсутствие видимых повреждений. Перечень проверок определяется руководством изготовителя и внутренними процедурами организации.

Для газоизолированных конструкций особое внимание уделяется состоянию корпуса и предусмотренных элементов газовой системы. При наличии требований к контролю герметичности или параметров газовой среды такие проверки выполняются в установленном порядке. Не следует самостоятельно изменять условия эксплуатации или вскрывать герметичные узлы без соответствующих инструкций.

Также необходимо соблюдать требования к транспортировке и хранению. Удары, вибрация, воздействие влаги и несоблюдение установленных условий могут повлиять на состояние оборудования. После перемещения перед вводом в работу выполняются предусмотренные изготовителем проверки.

Плановое обслуживание помогает своевременно выявлять отклонения, поддерживать готовность оборудования и снижать вероятность незапланированных перерывов в работе лаборатории. Все операции должны выполняться специалистами, имеющими соответствующую подготовку.

Безопасность при проведении высоковольтных испытаний

Высоковольтные испытания относятся к работам повышенной опасности. Их проведение требует подготовки рабочего места, исправной испытательной схемы и соблюдения действующих правил электробезопасности. Перед подачей напряжения необходимо убедиться, что все соединения выполнены правильно, корпус и предусмотренные элементы заземлены, а испытательная зона подготовлена.

Во время работы доступ посторонних лиц к опасной зоне должен быть исключен. Участники испытания должны понимать последовательность операций, порядок подачи и снятия напряжения, а также действия при возникновении нештатной ситуации. Использование защитных блокировок и средств контроля определяется конструкцией оборудования и требованиями применяемой процедуры.

После окончания испытания недостаточно просто отключить источник питания. Необходимо убедиться в безопасном состоянии испытуемого объекта, выполнить предусмотренную разрядку и заземление и только после этого приступать к дальнейшим действиям. Конкретный порядок зависит от типа объекта и характеристик испытательной схемы.

Соблюдение этих требований особенно важно при работе с высоковольтными цепями, где ошибочное действие может привести к электротравме или повреждению оборудования. Техническая подготовка персонала и применение утвержденных инструкций являются обязательными условиями проведения испытаний.

Значение газоизолированных трансформаторов для испытательной инфраструктуры

Современная энергетика нуждается в систематической проверке электрического оборудования на этапах производства, монтажа и эксплуатации. При этом испытательная инфраструктура должна соответствовать разнообразным задачам: от заводского контроля отдельных изделий до выполнения процедур на объектах электросетевого комплекса.

Газоизолированные трансформаторы представляют собой один из вариантов построения высоковольтного испытательного оборудования. Их практическая ценность определяется особенностями конструкции, характеристиками изоляционной системы и соответствием условиям эксплуатации. Для электротехнических лабораторий и промышленных предприятий важна возможность выбрать решение, которое соответствует рабочим требованиям и может безопасно использоваться в рамках утвержденных методик.

При этом сам трансформатор является частью испытательной системы. Качество результатов зависит также от правильности подключения, точности измерений, состояния испытуемого объекта и квалификации персонала. Поэтому при организации высоковольтных испытаний необходимо оценивать весь процесс, а не только отдельный компонент оборудования.

Заключение

Газовая изоляция используется в высоковольтных конструкциях для обеспечения необходимых электрических свойств изоляционной системы и реализации определенной компоновки оборудования. Испытательные трансформаторы такого типа могут применяться в лабораторных, производственных и эксплуатационных условиях, если их характеристики соответствуют требованиям конкретной задачи.

Испытательный трансформатор с газовой изоляцией следует выбирать с учетом номинального напряжения, мощности, режима работы, характеристик изоляционной среды, условий размещения и совместимости с измерительными и защитными устройствами. Перед приобретением важно изучить техническую документацию и уточнить особенности обслуживания конкретной модели.

Грамотный подбор оборудования, соблюдение требований безопасности и правильная организация испытательного процесса позволяют проводить высоковольтные проверки в контролируемых условиях и использовать полученные результаты для оценки состояния электрической изоляции.
