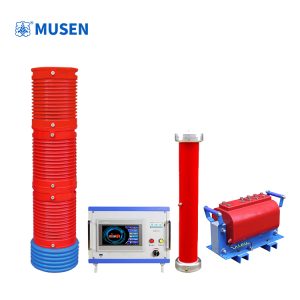

Резонансная испытательная система 75kVA 75kV: применение в высоковольтных испытаниях и диагностике изоляции

Надежность высоковольтного электрооборудования во многом зависит от состояния его изоляции и качества проведения испытаний на разных этапах жизненного цикла. При производстве, монтаже, вводе в эксплуатацию и техническом обслуживании энергетических объектов необходимо проверять способность изоляционных конструкций выдерживать предусмотренные электрические нагрузки. Для решения таких задач применяются специализированные высоковольтные испытательные установки, в том числе системы, работающие на основе резонансного принципа.

Резонансная испытательная система 75kVA 75kV предназначена для задач, в которых требуется формирование испытательного высокого напряжения с учетом электрических характеристик подключенного объекта. Такие установки представляют интерес для электротехнических лабораторий, энергетических предприятий, производителей электрооборудования и организаций, выполняющих монтажные и пусконаладочные работы. При этом выбор конкретной конфигурации должен опираться на параметры испытуемого оборудования, требования соответствующей методики и техническую документацию изготовителя.

Почему резонансный принцип востребован в высоковольтных испытаниях

При испытаниях объектов с выраженной емкостной составляющей значительная часть нагрузки связана с реактивными параметрами электрической цепи. Например, длинные силовые кабели обладают распределенной емкостью, которая влияет на режим работы испытательного оборудования. Если использовать источник высокого напряжения без учета этих особенностей, требования к его мощности могут существенно усложнить организацию испытаний.

Резонансная схема позволяет учитывать взаимодействие индуктивности и емкости в испытательной цепи. При достижении соответствующих условий реактивные составляющие компенсируются, что дает возможность формировать требуемый режим напряжения при более рациональном использовании мощности источника питания. Реальные характеристики системы зависят от ее схемы, диапазона настройки, параметров реактора и электрических свойств подключенного объекта.

При этом резонансный принцип не означает, что нагрузка перестает влиять на испытательный процесс. Напротив, емкость объекта, допустимая рабочая частота, требуемое напряжение и продолжительность испытания должны быть учтены при выборе оборудования и настройке системы. Поэтому предварительная оценка объекта является важной частью подготовки высоковольтных работ.

Основные задачи испытательной системы

Резонансные установки применяются для проведения предусмотренных программой испытаний электрической изоляции. Их назначение связано прежде всего с созданием контролируемого высоковольтного режима, в котором можно проверить соответствие изоляционной системы установленным требованиям.

В зависимости от конфигурации оборудования и области его применения такие системы могут использоваться для следующих задач:

• испытания силовых кабельных линий после прокладки, монтажа или ремонта;
• проведение приемо-сдаточных испытаний высоковольтного оборудования;
• проверка изоляции отдельных электротехнических устройств перед вводом в эксплуатацию;
• выполнение плановых испытаний в рамках технического обслуживания;
• контроль состояния оборудования после реконструкции или выполнения ремонтных работ;
• проведение испытаний в заводских и специализированных электротехнических лабораториях.

Необходимо учитывать, что допустимые объекты испытаний определяются характеристиками конкретной установки. Номинальное напряжение само по себе не подтверждает совместимость с любым типом кабеля, трансформатора, распределительного устройства или другого высоковольтного оборудования. До начала работ следует проверить, соответствует ли система требованиям применяемой методики и характеристикам объекта.

Испытания кабельных линий: учет электрической емкости

Кабельные линии являются одним из примеров объектов, для испытания которых может применяться резонансная технология. Их параметры зависят от конструкции кабеля, длины трассы, типа изоляции и условий прокладки. При увеличении длины линии возрастает ее суммарная емкость, что необходимо учитывать при расчете испытательной схемы.

На практике организация таких работ начинается с анализа проектной и эксплуатационной документации. Специалисты определяют тип кабеля, его номинальные характеристики, протяженность линии и требования к испытательному напряжению. На основании этих сведений проверяется возможность применения выбранной установки и подбирается соответствующая конфигурация оборудования.

После подготовки испытательной схемы выполняются подключение, проверка защитных цепей и настройка режима. Напряжение повышают в соответствии с утвержденной программой, контролируя параметры испытания. По окончании процедуры оборудование отключают, а кабельную линию разряжают и заземляют в установленном порядке.

Полученные результаты оценивают с учетом требований нормативной документации и конкретной методики. Само по себе успешное проведение испытания не заменяет другие необходимые диагностические мероприятия, если они предусмотрены для данного типа кабеля и условий его эксплуатации.

Применение при вводе оборудования в эксплуатацию

Перед вводом высоковольтного оборудования в работу важно убедиться, что монтаж выполнен правильно, а изоляция соответствует установленным требованиям. Испытания позволяют проверить оборудование после транспортировки, установки и подключения, а также выявить обстоятельства, требующие дополнительного обследования.

Резонансные системы могут использоваться на соответствующих этапах приемо-сдаточных испытаний, если их характеристики и рабочий принцип отвечают требованиям объекта. Это особенно актуально для подрядных организаций, которые выполняют монтаж электрических сетей, реконструкцию подстанций и комплексные пусконаладочные работы.

При подготовке таких испытаний необходимо согласовать последовательность операций, условия допуска персонала и порядок оформления результатов. Также проверяется совместимость соединительных элементов, измерительных цепей и средств защиты. Для крупных энергетических объектов организационные вопросы имеют не меньшее значение, чем характеристики самой установки: они помогают обеспечить последовательность работ и снизить вероятность ошибок при подключении.

Использование в техническом обслуживании энергетического оборудования

В процессе эксплуатации изоляция подвергается воздействию электрического поля, температуры, влажности и других факторов окружающей среды. Дополнительное влияние могут оказывать загрязнение, механические нагрузки, условия хранения и особенности монтажа. Поэтому состояние изоляции необходимо оценивать с учетом режима работы оборудования и рекомендаций производителя.

Испытательные установки используются в рамках регламентных мероприятий, когда соответствующая процедура предусмотрена эксплуатационной документацией. Они помогают организовать проверку электрической прочности изоляции и получить данные для последующей технической оценки. Однако высоковольтное испытание не следует рассматривать как универсальный метод выявления всех возможных дефектов.

Например, для более полной оценки состояния оборудования могут потребоваться измерения сопротивления изоляции, анализ частичных разрядов, измерение тангенса угла диэлектрических потерь или другие диагностические процедуры. Выбор методов определяется конструкцией объекта, характером предполагаемых повреждений и требованиями действующих нормативов.

Таким образом, резонансная установка занимает определенное место в общей системе технического контроля. Ее применение должно быть связано с конкретной диагностической задачей, а результаты испытаний следует рассматривать совместно с другими доступными данными о состоянии оборудования.

Как организован процесс проведения испытаний

Правильная подготовка влияет на безопасность, воспроизводимость результатов и корректность интерпретации данных. До начала работ необходимо определить объект испытания, проверить исходную документацию и установить требования к рабочему режиму.

Типовая организация процесса включает несколько последовательных этапов.

1. Анализ характеристик объекта. Специалисты изучают сведения о типе оборудования, параметрах изоляции, электрической емкости и требуемом испытательном напряжении. При необходимости уточняются ограничения, установленные изготовителем объекта.

2. Проверка конфигурации установки. Сопоставляются характеристики испытательного комплекса и параметры нагрузки. Проверяется возможность получения требуемого режима с учетом допустимого диапазона настройки и условий эксплуатации.

3. Подготовка рабочего места. Организуется испытательная зона, проверяются заземление, соединения, измерительные цепи и защитные устройства. Доступ посторонних лиц к опасной зоне должен быть исключен в соответствии с установленными правилами.

4. Подключение и настройка. Испытуемый объект соединяют с системой по предусмотренной схеме. До подачи высокого напряжения выполняют необходимые проверки и убеждаются в готовности оборудования к работе.

5. Проведение испытания. Напряжение изменяют в соответствии с утвержденной программой. Продолжительность и другие условия определяются требованиями применяемой методики, а не только номинальными характеристиками установки.

6. Завершение работ и оформление результатов. После завершения испытания напряжение снимают, объект безопасно разряжают и заземляют. Результаты фиксируют в документации и сопоставляют с установленными критериями оценки.

Конкретная последовательность действий может различаться в зависимости от типа объекта, схемы установки и требований нормативных документов. Поэтому приведенная схема отражает общий подход, а не заменяет рабочую инструкцию.

На что обращать внимание при выборе системы

При выборе высоковольтного испытательного комплекса важно учитывать не только значения мощности и напряжения, указанные в обозначении модели. Для практической работы существенны характеристики всей испытательной цепи, совместимость компонентов и соответствие оборудования предполагаемым задачам.

При оценке Резонансная испытательная система 75kVA 75kV рекомендуется заранее уточнить следующие параметры:

• номинальные значения мощности и выходного напряжения, а также условия их достижения;
• рабочий диапазон частоты и возможности регулировки режима;
• допустимую емкостную нагрузку и совместимость с предполагаемыми объектами испытаний;
• состав системы, включая реакторные, управляющие и измерительные компоненты;
• особенности подключения и требования к источнику электропитания;
• наличие необходимых средств контроля, блокировок и защиты;
• требования к транспортировке, размещению и техническому обслуживанию;
• условия эксплуатации и комплект технической документации.

Отдельного внимания заслуживает состав поставки. В зависимости от проекта для выполнения испытаний могут требоваться дополнительные соединительные кабели, измерительные устройства или вспомогательные компоненты. Их наличие необходимо проверять по спецификации конкретного оборудования, не предполагая, что все элементы входят в стандартную комплектацию.

Также важно учитывать условия работы выездных бригад. Если установка используется на разных энергетических объектах, значение приобретают удобство транспортировки, организация подключения и возможность работы в доступных условиях площадки. Для стационарной лаборатории приоритеты могут быть другими: например, интеграция в существующую инфраструктуру, организация рабочего пространства и обслуживание оборудования.

Требования к безопасности и квалификации персонала

Высоковольтные испытания связаны с риском поражения электрическим током и воздействием остаточного заряда. Поэтому оборудование должно эксплуатироваться подготовленным персоналом в соответствии с инструкциями изготовителя и действующими правилами электробезопасности.

Перед испытанием проверяют заземление, исправность соединений, состояние изоляционных элементов и работоспособность предусмотренных защитных устройств. Испытательная зона должна быть организована таким образом, чтобы исключить случайный доступ к токоведущим частям и испытуемому объекту. Необходимо также определить порядок подачи и снятия напряжения, обмена командами между участниками работ и действий при нештатной ситуации.

После отключения источника питания нельзя автоматически считать объект безопасным. На емкостных элементах, в том числе в кабельных линиях, может сохраняться остаточный заряд. Разрядка и последующее заземление выполняются в соответствии с установленной процедурой, и только после подтверждения безопасного состояния допускаются дальнейшие действия.

Надежная организация испытаний зависит от сочетания исправного оборудования, корректной методики и квалификации специалистов. Даже система с подходящими номинальными характеристиками не обеспечивает корректного результата без соблюдения требований к подготовке, подключению и выполнению работ.

Значение резонансных испытаний для современной энергетики

Развитие энергетической инфраструктуры сопровождается увеличением требований к надежности кабельных сетей, подстанционного оборудования и систем электроснабжения промышленных предприятий. При этом техническое обслуживание все чаще строится на сочетании плановых проверок, инструментальной диагностики и анализа эксплуатационных данных.

В таких условиях высоковольтные испытательные установки остаются важным инструментом контроля электрической прочности изоляции. Резонансный принцип позволяет организовать испытательный режим с учетом параметров объекта и особенностей электрической нагрузки. Для лабораторий, производителей оборудования и организаций, обслуживающих сети, это дает возможность подбирать испытательные решения в соответствии с конкретными производственными задачами.

При этом результативность применения системы определяется не одним техническим показателем. Необходимо учитывать тип оборудования, методику испытания, условия площадки, требования безопасности и возможности последующего анализа результатов. Такой комплексный подход помогает избежать несоответствия между характеристиками установки и реальными задачами предприятия.

Заключение

Резонансные испытательные системы применяются для решения задач высоковольтного контроля, когда необходимо учитывать электрические параметры испытуемого объекта и обеспечивать предусмотренный методикой режим напряжения. Они могут использоваться при испытаниях кабельных линий, приемке оборудования, проведении монтажных работ и плановом техническом обслуживании — при условии соответствия конкретной конфигурации требованиям объекта.

Резонансная испытательная система 75kVA 75kV должна подбираться на основании технической документации, номинальных характеристик, допустимой нагрузки и предполагаемой области применения. До приобретения целесообразно уточнить параметры настройки, состав поставки, совместимость с испытуемым оборудованием и требования к эксплуатации.

Грамотный выбор установки, предварительная проверка испытательной схемы и соблюдение правил безопасности позволяют организовать высоковольтные испытания в контролируемых условиях и получить результаты, которые можно корректно оценивать в рамках принятой программы технического контроля.
