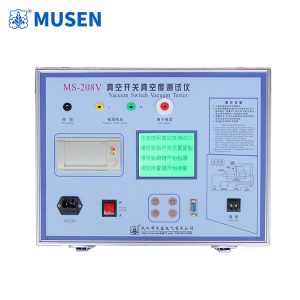

Прибор для измерения степени вакуума: контроль герметичности и состояния высоковольтного оборудования

Вакуумная изоляция широко применяется в электротехническом оборудовании, где необходимо обеспечить надежное разделение токоведущих элементов и стабильную работу коммутационных устройств. Одним из характерных примеров являются вакуумные выключатели, используемые в распределительных сетях среднего напряжения. Их работа основана на гашении электрической дуги в вакуумной дугогасительной камере, поэтому состояние внутренней среды непосредственно влияет на эксплуатационные характеристики аппарата.

В процессе длительной эксплуатации, при механических воздействиях или нарушении герметичности параметры вакуумной камеры могут изменяться. Это создает необходимость периодически контролировать ее состояние с помощью специализированных диагностических средств. Прибор для измерения степени вакуума применяется для оценки остаточного давления или связанных с ним характеристик вакуумной среды в соответствии с предусмотренным методом измерения. Полученные данные помогают специалистам определять необходимость дополнительной проверки и принимать решения при техническом обслуживании коммутационного оборудования.

Почему необходимо контролировать степень вакуума

Вакуумный выключатель выполняет коммутационные операции в электрических сетях, включая отключение рабочих и аварийных токов в пределах своих номинальных характеристик. Важнейшим элементом конструкции является вакуумная дугогасительная камера, внутри которой поддерживается низкое давление газа.

При размыкании контактов между ними может возникать электрическая дуга. В вакуумной среде ее существование и последующее гашение имеют особенности, отличающиеся от процессов в воздушных или газовых выключателях. После прохождения тока через ноль дуговой промежуток восстанавливает электрическую прочность, что позволяет прекратить ток при соблюдении предусмотренных условий эксплуатации.

Если герметичность камеры нарушается и давление внутри нее увеличивается, электрические свойства промежутка могут ухудшаться. Это способно повлиять на способность выключателя выполнять коммутационные операции и выдерживать требуемое напряжение. Поэтому контроль состояния вакуумной камеры имеет практическое значение для оценки надежности оборудования.

При этом визуальный осмотр корпуса не позволяет достоверно определить внутреннее давление. Даже если на внешних поверхностях отсутствуют заметные повреждения, состояние вакуумной среды требует проверки соответствующим методом.

Принцип контроля вакуумной среды

Оценка степени вакуума может выполняться различными способами. Конкретный метод зависит от конструкции прибора, типа вакуумной камеры и требований производителя выключателя.

В ряде диагностических систем состояние вакуумной среды оценивается косвенно по электрическим характеристикам вакуумного промежутка. Например, может использоваться зависимость между остаточным давлением и характером электрического разряда при воздействии испытательного напряжения. Другие методы предусматривают применение специализированных измерительных преобразователей или устройств, предназначенных для определения давления.

Важно различать прямое измерение остаточного давления и косвенную оценку вакуумного состояния. Эти методы имеют разные принципы работы, требования к подключению и ограничения по применению. Поэтому перед проведением испытания необходимо установить, какой именно метод реализован в конкретном устройстве.

Прибор для измерения степени вакуума должен применяться в соответствии с инструкцией производителя и методикой, подходящей для проверяемой вакуумной камеры. Нельзя автоматически переносить параметры испытания с одного типа выключателя на другой: конструкция камеры, расстояние между контактами и допустимые электрические нагрузки могут существенно различаться.

Применение при диагностике вакуумных выключателей

Основная область практического применения оборудования для контроля вакуума связана с техническим обслуживанием вакуумных выключателей. Такие аппараты устанавливаются в распределительных устройствах, комплектных трансформаторных подстанциях, промышленных энергетических системах и на объектах электроснабжения.

Проверка вакуумных камер может проводиться в рамках планового обслуживания, после определенного количества коммутационных операций, при обнаружении признаков неисправности или после ремонтных работ. Необходимость и периодичность контроля определяются эксплуатационными документами, требованиями производителя и правилами технического обслуживания конкретного оборудования.

Для обслуживающих организаций важна возможность получать объективные данные о состоянии вакуумной изоляции. Это помогает выявлять потенциальные проблемы до того, как они приведут к отказу коммутационного аппарата. Однако оценка вакуума не заменяет комплексную проверку выключателя, поскольку его работоспособность зависит также от состояния контактов, механизма привода, изоляционных элементов и вспомогательных цепей.

В промышленных электросетях подобные проверки особенно важны для оборудования, от которого зависит непрерывность технологических процессов. Неисправность выключателя может привести к нарушению электроснабжения отдельных производственных участков, поэтому диагностика должна быть частью системного подхода к эксплуатации распределительных устройств.

Как организуется процедура измерения

Перед проведением контроля необходимо определить тип выключателя и убедиться, что выбранный метод подходит для установленной вакуумной камеры. Специалисты изучают техническую документацию, проверяют номинальные характеристики оборудования и уточняют требования к испытательному подключению.

В зависимости от конструкции измерительного устройства и принятой методики процедура может включать следующие этапы:

1. Подготовка оборудования. Проверяется состояние прибора, соединительных проводов, измерительных принадлежностей и предусмотренных защитных элементов.
2. Подготовка выключателя. Аппарат отключается от электрической сети, принимаются меры против ошибочного включения, проверяется отсутствие напряжения и выполняются необходимые операции по заземлению.
3. Проверка вакуумной камеры. Определяются точки подключения и условия проведения измерения в соответствии с документацией выключателя.
4. Настройка измерительной системы. Выбираются предусмотренные режимы и параметры испытания, соответствующие конструкции камеры.
5. Проведение контроля. Измерение выполняется с соблюдением установленной последовательности и ограничений.
6. Обработка результатов. Полученные данные сопоставляются с критериями, указанными производителем или применяемой методикой.

Точная последовательность действий зависит от принципа работы конкретного прибора. Если для оценки вакуума используется высокое испытательное напряжение, особое внимание необходимо уделять электрической безопасности, правильному подключению и соблюдению допустимых режимов.

Интерпретация результатов и выявление отклонений

Полученные при диагностике значения необходимо оценивать с учетом типа вакуумного выключателя, конструкции камеры и требований производителя. Универсальные пороговые значения нельзя применять без проверки их соответствия конкретному оборудованию.

Если результаты указывают на возможное ухудшение вакуумного состояния, специалистам необходимо проверить правильность подключения, условия испытания и исправность измерительной системы. При необходимости контроль повторяют в соответствии с установленной процедурой или используют дополнительный диагностический метод.

Особенно важно учитывать, что изменение показаний не всегда однозначно свидетельствует о нарушении герметичности. На результат могут влиять особенности конструкции, состояние контактов, параметры испытательной цепи и метод измерения. Поэтому заключение о техническом состоянии вакуумной камеры должно основываться на корректно выполненной процедуре и анализе всей доступной информации.

Результаты целесообразно сохранять в техническом протоколе. В нем указывают идентификационные данные выключателя, дату проверки, использованный метод, условия измерения и полученные значения. Наличие истории испытаний облегчает отслеживание изменений и помогает планировать последующее техническое обслуживание.

Критерии выбора измерительного оборудования

При выборе оборудования для контроля вакуумных камер необходимо учитывать не только заявленную функцию измерения, но и совместимость с конкретными типами выключателей. Различия в конструкции дугогасительных камер могут влиять на допустимые способы подключения и условия проведения испытаний.

Основными критериями выбора являются:

• Метод измерения. Необходимо понимать, выполняет ли прибор прямое измерение давления или косвенную оценку состояния вакуумной среды.
• Совместимость с оборудованием. Следует проверить возможность работы с конкретными типами и конструкциями вакуумных выключателей.
• Диапазон и разрешение измерений. Эти характеристики должны соответствовать задачам диагностики и требованиям методики.
• Точность и повторяемость. Важно учитывать условия, при которых производитель гарантирует заявленные измерительные характеристики.
• Безопасность эксплуатации. Необходимо проверить предусмотренные защитные функции, требования к подключению и допустимые режимы работы.
• Обработка результатов. Для регулярного технического обслуживания полезны функции регистрации, отображения и сохранения данных, если они предусмотрены конструкцией.

Дополнительно следует оценить комплект поставки, требования к техническому обслуживанию и наличие документации. Для организаций, обслуживающих большое количество распределительных устройств, имеет значение возможность использовать единый порядок контроля на различных объектах.

Безопасность при проведении диагностических работ

Контроль вакуумных выключателей требует строгого соблюдения правил электробезопасности. Даже после отключения аппарата от сети отдельные элементы распределительного устройства могут сохранять опасный потенциал или находиться под напряжением со стороны других присоединений.

Перед началом измерений необходимо обеспечить безопасное состояние рабочего места, выполнить предусмотренные операции отключения и заземления, проверить отсутствие напряжения и исключить возможность случайной подачи питания. Работы должны проводиться квалифицированным персоналом, имеющим соответствующую подготовку и допуск.

Если методика предусматривает подачу испытательного напряжения, испытательная зона должна быть ограждена, а все подключения выполнены в соответствии с инструкцией. После завершения процедуры необходимо снять испытательное напряжение и выполнить действия, предусмотренные правилами безопасного отключения оборудования.

Нельзя проводить испытания с превышением параметров, установленных производителем вакуумной камеры или измерительного устройства. Неправильно выбранный режим способен создать дополнительную нагрузку на оборудование и повлиять на достоверность результатов.

Роль контроля вакуума в техническом обслуживании энергосистем

Современные распределительные сети требуют систематического контроля состояния коммутационного оборудования. Вакуумные выключатели широко применяются благодаря особенностям дугогашения и возможности использования в различных типах распределительных устройств. Однако их надежность зависит от сохранения предусмотренных конструкцией характеристик вакуумной камеры и исправности остальных компонентов.

Регулярная диагностика помогает своевременно выявлять отклонения и принимать решения о дальнейшем обслуживании. Прибор для измерения степени вакуума в этом процессе выступает специализированным средством контроля, позволяющим оценивать состояние вакуумной среды выбранным методом.

Его практическая ценность определяется соответствием измерительной технологии конструкции выключателя, правильностью подключения и корректной интерпретацией результатов. Для получения полноценной оценки необходимо сочетать контроль вакуума с проверкой механических характеристик, состояния контактов и других элементов коммутационного аппарата.

Последовательное применение диагностических процедур помогает повысить информативность технического обслуживания, снизить риск пропуска потенциальных неисправностей и поддерживать надежность распределительных сетей. При выборе измерительного оборудования следует ориентироваться на официальные технические характеристики, рекомендации производителя выключателя и требования применяемых методик.
