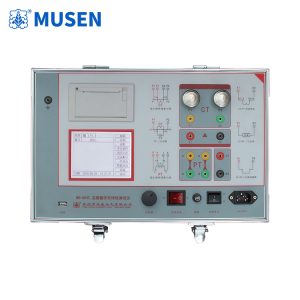

Прибор для проверки измерительных трансформаторов: контроль точности и надёжности измерительных цепей энергосистемы

В электрической сети измерительный трансформатор выполняет функцию, которую часто недооценивают при оценке общей надёжности оборудования. Он не передаёт энергию потребителю непосредственно, однако именно через него системы измерения и релейной защиты получают информацию о токе и напряжении в первичной цепи. Ошибка в этой точке может повлиять на коммерческий учёт электроэнергии, работу автоматики, релейной защиты и корректность диагностических решений.

Поэтому ввод в эксплуатацию нового измерительного трансформатора и последующий контроль его состояния нельзя ограничивать визуальным осмотром. Необходимо подтвердить соответствие его фактических характеристик требованиям проекта и применяемых методик испытаний.

Прибор для проверки измерительных трансформаторов используется как часть испытательного комплекса, позволяющего контролировать электрические характеристики трансформаторов тока и напряжения и выявлять отклонения, которые способны повлиять на работу вторичных цепей.

Почему ошибка измерительного трансформатора становится проблемой всей системы

Измерительный трансформатор является промежуточным звеном между высоковольтной установкой и измерительной либо защитной аппаратурой.

Если его характеристики не соответствуют требуемым условиям, ошибка может передаваться дальше по всей цепочке:

первичная сеть → измерительный трансформатор → вторичная цепь → счётчик или релейная защита → система управления.

При обычной эксплуатации такая проблема может оставаться незаметной. Однако во время аварийного режима или при больших токах короткого замыкания точность и корректность преобразования становятся особенно важными.

Поэтому техническая проверка должна учитывать не только сам трансформатор, но и его назначение в конкретной схеме электроснабжения.

Какие измерительные трансформаторы требуют контроля

На практике наиболее распространёнными объектами испытаний являются трансформаторы тока и трансформаторы напряжения.

Они устанавливаются:

• на подстанциях;
• в распределительных устройствах;
• в ячейках среднего и высокого напряжения;
• на промышленных энергетических объектах;
• в измерительных комплексах;
• в цепях релейной защиты и автоматики;
• на объектах генерации и передачи электроэнергии.

Конструкция конкретного устройства может значительно отличаться, поэтому программа испытаний определяется его назначением, технической документацией и проектными требованиями.

Какие параметры необходимо проверять

Комплекс испытаний измерительного трансформатора формируется в зависимости от его типа.

Для трансформаторов тока особое значение имеют характеристики преобразования, полярность, состояние вторичной обмотки и поведение магнитопровода при соответствующих испытательных воздействиях.

Для трансформаторов напряжения дополнительно оцениваются характеристики преобразования напряжения и параметры вторичных цепей.

В зависимости от поставленной задачи программа может включать:

• проверку коэффициента трансформации;
• контроль полярности;
• измерение сопротивления обмоток;
• исследование характеристик намагничивания;
• проверку вторичных цепей;
• оценку изоляции;
• контроль соответствующих функциональных параметров.

Важно, чтобы перечень процедур определялся не универсальным шаблоном, а конкретным типом трансформатора и целью испытаний.

Принцип работы испытательного оборудования

Испытательный прибор формирует контролируемое электрическое воздействие и подаёт его на соответствующие цепи проверяемого трансформатора. Измерительная система фиксирует отклик объекта, после чего полученные значения сравниваются с заданными требованиями или исходными данными.

В зависимости от функции испытания могут измеряться ток, напряжение, сопротивление, временные характеристики или другие параметры.

Обобщённая схема выглядит следующим образом:

1. подготовка трансформатора;
2. определение испытательной схемы;
3. подключение измерительных цепей;
4. формирование контролируемого воздействия;
5. регистрация реакции объекта;
6. обработка результата;
7. сравнение с установленными требованиями;
8. оформление протокола.

Такой подход позволяет превратить проверку из визуальной процедуры в воспроизводимое электрическое испытание.

Проверка трансформаторов тока: почему важна характеристика намагничивания

Для трансформаторов тока одной из принципиальных задач является контроль поведения магнитопровода.

При определённых режимах магнитопровод может входить в область насыщения. Это влияет на форму вторичного тока и, следовательно, на работу измерительных и защитных устройств.

Особенно важно это для трансформаторов тока, используемых в цепях релейной защиты.

Если преобразование тока в аварийном режиме происходит некорректно, релейная защита может получить искажённую информацию.

Поэтому испытание характеристик намагничивания и других параметров трансформатора тока является частью комплексного контроля, когда такая процедура предусмотрена программой испытаний.

Проверка коэффициента трансформации

Коэффициент трансформации связывает величину первичной и вторичной электрических величин.

Его проверка необходима для подтверждения соответствия фактической схемы требованиям проекта и документации.

Отклонение может быть связано не только с неисправностью самого трансформатора. Причина может находиться в неправильном подключении, ошибочной маркировке выводов или других элементах испытательной схемы.

Поэтому инженер должен анализировать весь результат, а не автоматически связывать каждое несоответствие с внутренним повреждением оборудования.

Полярность и фазировка

Для измерительных трансформаторов правильное подключение имеет принципиальное значение.

Ошибка полярности или фазировки способна привести к некорректной работе измерительных цепей и релейной защиты. В сложных схемах несколько трансформаторов могут работать совместно, поэтому нарушение фазовых соотношений становится особенно критичным.

Проверка должна выполняться до полноценной функциональной проверки схемы.

На практике целесообразно разделять две задачи:

• подтвердить правильность подключения отдельного трансформатора;
• проверить его взаимодействие с остальными элементами вторичной системы.

Как измерительные трансформаторы связаны с высоковольтными испытаниями

Измерительный трансформатор работает непосредственно в среде высокого напряжения, поэтому состояние его изоляции является отдельной частью технической диагностики.

При соответствующей программе могут выполняться испытания электрической прочности и другие проверки изоляционной системы.

Однако проверка электрической изоляции и проверка метрологических либо преобразовательных характеристик решают разные задачи.

Например, успешное прохождение испытания изоляции ещё не подтверждает правильность коэффициента трансформации. Аналогично корректный коэффициент трансформации не означает автоматического подтверждения состояния внутренней изоляции.

Поэтому программы высоковольтных испытаний должны строиться комплексно.

Связь с релейной защитой

Особое значение измерительные трансформаторы имеют в системах релейной защиты.

Трансформатор тока передаёт информацию о токе повреждения, а трансформатор напряжения — о состоянии напряжения сети. На основании этих сигналов устройства защиты определяют условия для запуска соответствующих функций.

При наладке подстанции важно проверить не только измерительный трансформатор, но и всю цепь передачи сигнала.

Условная последовательность контроля:

измерительный трансформатор → вторичная цепь → реле → логика защиты → выключатель.

Такой функциональный подход помогает обнаружить ошибки, которые невозможно выявить при проверке только одного элемента.

Практический сценарий: ввод новой подстанции

При вводе нового распределительного устройства инженерная организация сталкивается с большим количеством взаимосвязанных задач.

Измерительные трансформаторы должны быть правильно установлены, подключены и проверены. Одновременно необходимо подтвердить готовность вторичных цепей, систем релейной защиты, измерений и автоматики.

В этом случае испытания проводятся поэтапно:

Этап 1. Проверка документации

Уточняются типы трансформаторов, схемы соединений, коэффициенты и назначение вторичных обмоток.

Этап 2. Электрические измерения

Проверяются предусмотренные программой параметры.

Этап 3. Проверка вторичных цепей

Контролируются соединения, полярность и соответствие схемы проекту.

Этап 4. Функциональные испытания

Проверяется взаимодействие измерительного трансформатора с аппаратурой защиты и измерения.

Этап 5. Оформление результатов

Данные заносятся в протоколы и становятся частью исполнительной документации объекта.

Такой порядок особенно важен перед началом штатной эксплуатации оборудования.

Что меняется после реконструкции

Реконструкция подстанции может затрагивать только часть вторичных цепей, но даже небольшое изменение схемы способно повлиять на работу всей системы.

После замены измерительного трансформатора, изменения схемы соединений, установки нового релейного оборудования или модернизации системы измерения необходимо определить объём повторных испытаний.

В некоторых случаях проверка должна охватывать только изменённый участок. В других ситуациях необходимо провести более широкую функциональную проверку.

Решение зависит от характера реконструкции и требований конкретного проекта.

Измерительные трансформаторы в системе диагностики электрооборудования

Измерительный трансформатор нельзя рассматривать полностью отдельно от подстанции.

Его техническое состояние связано с:

• состоянием высоковольтной изоляции;
• работой вторичных цепей;
• состоянием коммутационного оборудования;
• системой релейной защиты;
• измерительными системами;
• эксплуатационными режимами.

Поэтому при комплексном обследовании могут использоваться различные методы.

Для высоковольтного оборудования в целом применяются электрические испытания изоляции, контроль частичных разрядов, анализ состояния масла для соответствующего маслонаполненного оборудования и другие диагностические процедуры.

При этом наличие локального диагностического результата не должно автоматически интерпретироваться как причина неисправности всей подстанции.

Значение автоматизации испытаний

На крупных объектах количество измерительных трансформаторов может быть значительным. При ручной организации большого числа однотипных процедур возрастает нагрузка на персонал и риск ошибок при регистрации данных.

Автоматизация позволяет стандартизировать последовательность измерений и сохранять результаты в цифровом виде.

Особенно полезна возможность формирования базы предыдущих испытаний. Если через определённый период необходимо повторить проверку, специалист получает возможность сопоставить текущие данные с историей объекта.

Это соответствует современному переходу от отдельных профилактических операций к управлению техническим состоянием оборудования.

Как выбрать испытательную систему под задачу

При выборе оборудования для испытательной лаборатории или выездной бригады важно начинать не с перечня функций прибора, а с состава реальных задач.

Следует определить:

• какие типы измерительных трансформаторов будут проверяться;
• какие испытания предусмотрены программой;
• требуется ли проверка характеристик трансформаторов тока;
• необходимо ли контролировать трансформаторы напряжения;
• какие вторичные цепи участвуют в испытании;
• требуется ли автоматическая регистрация результатов;
• предполагается ли стационарная или выездная работа.

Такой подход позволяет сформировать испытательную систему, соответствующую реальной практике эксплуатации.

Тенденции развития контроля измерительных трансформаторов

Развитие цифровых подстанций постепенно повышает требования к качеству измерительной информации.

Чем больше функций защиты, автоматики и управления зависит от цифровых измерительных данных, тем важнее становится достоверность первичного сигнала.

Одновременно развивается концепция состояния оборудования, при которой результаты испытаний сохраняются в цифровых базах и используются для анализа изменений во времени.

В перспективе измерительный трансформатор всё чаще будет рассматриваться как часть единого информационно-измерительного комплекса, а его проверка — как элемент общей системы обеспечения достоверности данных энергосистемы.

Заключение

Прибор для проверки измерительных трансформаторов является инструментом комплексного контроля оборудования, от которого зависит корректность измерений и работа многих функций релейной защиты.

Практическая ценность таких испытаний заключается в возможности проверить не только отдельные электрические характеристики трансформатора, но и его соответствие конкретной схеме применения. Коэффициент трансформации, полярность, сопротивление обмоток, характеристики намагничивания и состояние изоляции рассматриваются в зависимости от типа оборудования и поставленной задачи.

На подстанциях, в испытательных лабораториях, при производстве и приёмке электротехнического оборудования такой контроль помогает выявлять ошибки подключения, отклонения характеристик и потенциальные проблемы вторичных цепей до начала полноценной эксплуатации.

В дальнейшем значение измерительных трансформаторов будет только возрастать по мере цифровизации электросетей. Поэтому системный подход к их проверке — от анализа документации и отдельных электрических испытаний до функционального контроля всей измерительной цепи — становится важной частью надёжной эксплуатации современной энергетической инфраструктуры.
