Прибор для диагностики деформации обмоток трансформатора (SFRA): когда частотный отклик помогает выявить скрытые механические повреждения

После транспортировки, короткого замыкания или серьёзного аварийного режима трансформатор может внешне не иметь признаков повреждения. Изоляция остаётся на месте, масло не показывает очевидных изменений, сопротивление изоляции может соответствовать установленным требованиям, а отдельные электрические испытания не обнаруживают критических отклонений. Однако внутри бака при этом могут измениться положение и геометрия обмоток.

Для силового трансформатора это принципиально важно. Обмотка представляет собой механически сложную конструкцию, которая должна сохранять заданное взаимное расположение витков, цилиндров и элементов крепления. При воздействии электродинамических усилий во время короткого замыкания проводники могут сместиться, деформироваться или изменить геометрию. Подобные изменения не всегда сразу приводят к электрическому пробою, но способны снизить механическую устойчивость оборудования и повысить риск последующего отказа.

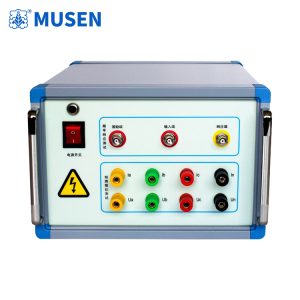

Именно в таких ситуациях применяется частотный анализ отклика. Прибор для диагностики деформации обмоток трансформатора (SFRA) позволяет оценивать состояние обмоток по характеру их электрического отклика в заданном диапазоне частот и сравнивать полученную характеристику с эталонными или ранее зарегистрированными результатами.

От механического повреждения к электрическому отклику

Принцип SFRA основан на том, что обмотка трансформатора вместе с собственной изоляцией, конструктивными элементами и соединениями образует сложную распределённую электрическую систему.

Её реакция на воздействие сигнала зависит от геометрии, индуктивностей, ёмкостей и сопротивлений отдельных элементов.

Если механическая структура меняется, изменяется и электрический отклик системы.

Условно взаимосвязь можно представить следующим образом:

механическое воздействие → изменение геометрии обмотки → изменение электрических параметров → изменение частотной характеристики → диагностический признак.

В этом заключается принципиальное отличие метода от многих традиционных электрических испытаний. SFRA ориентирован не столько на измерение отдельного параметра, сколько на анализ общей формы частотного отклика.

Почему обычного осмотра недостаточно

Внутренняя конструкция силового трансформатора недоступна для визуального контроля без разборки. Открывать бак только ради поиска возможной деформации технически и экономически нецелесообразно.

После транспортировки или аварийного короткого замыкания возникает другая задача: необходимо получить информацию о механическом состоянии обмоток без полного демонтажа активной части.

Здесь частотный анализ становится дополнительным диагностическим инструментом.

Он позволяет ответить на важный инженерный вопрос: изменилась ли электрическая характеристика обмотки по сравнению с состоянием, которое было зафиксировано ранее или предусмотрено в качестве эталона?

При этом результат SFRA не должен рассматриваться отдельно от другой информации. Для полноценной оценки состояния трансформатора необходим комплекс диагностических методов.

Когда SFRA особенно актуален

На практике необходимость частотного анализа может возникать в нескольких типовых ситуациях.

После транспортировки

Трансформатор может подвергаться механическим нагрузкам во время перевозки. Если оборудование перемещается между производственной площадкой, складом, подстанцией и местом монтажа, контроль состояния обмоток после транспортировки помогает получить дополнительную информацию до начала длительной эксплуатации.

После короткого замыкания

При внешнем коротком замыкании через обмотки проходят токи, способные создавать значительные электродинамические силы.

Даже если защита быстро отключила повреждение и трансформатор сохранил работоспособность, инженерной службе необходимо оценить последствия аварийного режима.

После капитального ремонта

Если выполнялись работы с активной частью, результаты частотного анализа могут использоваться как один из элементов контроля правильности восстановления конструкции.

При диагностике подозрительных изменений

Если другие методы контроля дают косвенные признаки возможного повреждения, SFRA может использоваться для уточнения технической картины.

Как проводится измерение

Перед началом испытания трансформатор выводится из эксплуатации и подготавливается в соответствии с принятой методикой.

Оборудование подключается к соответствующим выводам обмоток. Далее формируется испытательный сигнал, а измерительная система регистрирует реакцию объекта в различных частотных точках.

В результате формируется частотная характеристика.

Общая последовательность может выглядеть следующим образом:

1. определение объекта и программы испытаний;
2. подготовка трансформатора;
3. проверка схемы соединений;
4. подключение измерительного оборудования;
5. регистрация частотного отклика;
6. построение диагностической характеристики;
7. сравнение с доступным эталоном;
8. анализ выявленных расхождений;
9. сопоставление с результатами других испытаний;
10. оформление заключения.

Особое внимание уделяется воспроизводимости подключения. Если схема измерения существенно отличается от предыдущего испытания, различия кривых могут быть связаны не с состоянием обмотки, а с условиями измерения.

Что именно анализирует инженер

Главный результат SFRA — не одно число, а совокупность характеристик частотного отклика.

Специалист обращает внимание на изменение формы кривой, появление или смещение характерных участков, расхождения между фазами либо отличия от ранее зарегистрированного состояния.

Интерпретация должна учитывать конструкцию трансформатора и особенности конкретной схемы измерения.

Нельзя использовать принцип: «любое отличие кривых означает повреждение».

Причина расхождения может быть связана с:

• особенностями подключения;
• изменением условий измерения;
• состоянием заземления;
• конфигурацией оборудования;
• особенностями конкретной обмотки;
• реальным механическим изменением конструкции.

Поэтому итоговое заключение требует инженерного анализа.

Сравнение с предыдущими результатами — один из наиболее ценных подходов

Наиболее информативным считается сравнение результатов, полученных для одного и того же трансформатора в разные периоды его жизненного цикла.

Например, можно сформировать диагностическую последовательность:

заводское или исходное состояние → приёмочные испытания → период эксплуатации → аварийный режим → повторное измерение.

Если после аварийного режима частотная характеристика заметно отличается от ранее зарегистрированной, это становится основанием для дальнейшего обследования.

Такой подход особенно полезен при техническом обслуживании по состоянию, поскольку позволяет учитывать историю конкретного оборудования, а не только сравнивать его с абстрактными нормативными значениями.

Связь SFRA с высоковольтными испытаниями

Важно правильно определить место частотного анализа в общей программе испытаний.

SFRA не заменяет:

• испытание электрической прочности изоляции;
• измерение сопротивления изоляции;
• измерение сопротивления обмоток;
• проверку коэффициента трансформации;
• анализ трансформаторного масла;
• контроль частичных разрядов;
• другие предусмотренные методы диагностики.

Каждый метод отвечает на свой диагностический вопрос.

Например, испытание изоляции позволяет оценивать определённые электрические свойства изоляционной системы, тогда как SFRA ориентирован прежде всего на выявление изменений, связанных с конструкцией и взаимным расположением элементов обмотки.

Поэтому наиболее рациональным является комплексный подход.

Пример инженерной логики после аварийного режима

Рассмотрим типовую эксплуатационную ситуацию.

Силовой трансформатор подвергся внешнему короткому замыканию. После отключения аварии оборудование визуально не имеет очевидных повреждений.

Инженерная служба должна определить дальнейшие действия.

Вместо того чтобы ограничиваться одной проверкой, формируется комплексная программа:

• анализируется характер аварийного режима;
• выполняется внешний осмотр;
• проверяются электрические параметры;
• оценивается состояние масла;
• при необходимости выполняются дополнительные диагностические исследования;
• проводится SFRA для анализа возможного механического смещения обмоток.

Если несколько независимых методов дают согласованные признаки, вероятность реального повреждения становится более обоснованной.

Применение на подстанциях и в сетевой эксплуатации

Для электросетевых организаций особую ценность представляет возможность документировать состояние трансформаторов в течение всего срока эксплуатации.

Подстанция может иметь значительное количество силового оборудования, и информация о каждом объекте постепенно формирует цифровую историю.

В неё могут входить:

• результаты приёмо-сдаточных испытаний;
• протоколы профилактических испытаний;
• данные после аварий;
• результаты анализа масла;
• измерения электрических параметров;
• SFRA-кривые;
• сведения о ремонтах и транспортировках.

При наличии такой базы специалист получает возможность оценивать не только текущее состояние, но и характер изменений.

Значение метода для производителей трансформаторов

SFRA применяется не только в эксплуатации.

На этапе производства силового трансформатора измерение частотного отклика может использоваться как часть диагностических процедур, предусмотренных программой контроля.

Для предприятия-изготовителя важна воспроизводимая фиксация состояния обмоток после сборки. Полученные результаты могут служить исходной точкой для последующих сравнений в течение жизненного цикла оборудования.

Особенно полезным такой подход становится при необходимости проверить состояние трансформатора после транспортировки или перед вводом в эксплуатацию.

Роль метода при инженерной экспертизе

При возникновении спорных ситуаций частотный анализ может использоваться как дополнительный источник технической информации.

Например, если после перевозки выявлены изменения в других параметрах трансформатора, сравнение SFRA с исходными данными может помочь определить, появились ли признаки изменения механической структуры обмоток.

Однако результаты должны интерпретироваться специалистами, знакомыми с конструкцией конкретного оборудования и методикой измерений.

Почему нельзя использовать SFRA как самостоятельный «диагноз»

У частотного анализа есть важное ограничение: метод выявляет признаки изменения электрического отклика, но сам по себе не объясняет всю физику обнаруженного отклонения.

Изменение характеристики может потребовать дополнительных исследований.

Если обнаружены подозрительные расхождения, дальнейшая программа может включать проверку соединений, измерение сопротивления обмоток, анализ изоляции, исследование масла или другие методы.

Именно поэтому SFRA правильнее воспринимать как инструмент локализации диагностической проблемы и определения необходимости дальнейшего обследования.

Развитие диагностики трансформаторов

Современная энергетика постепенно переходит от разрозненных испытаний к управлению техническим состоянием оборудования на протяжении всего жизненного цикла.

В этом процессе особое значение получают методы, которые позволяют сравнивать состояние объекта в разные периоды.

Прибор для диагностики деформации обмоток трансформатора (SFRA) хорошо вписывается в такую концепцию: результаты измерений можно сохранять, сопоставлять с предыдущими исследованиями и использовать при анализе последствий аварийных режимов.

Дальнейшее развитие диагностики связано с объединением результатов SFRA с данными анализа масла, электрических испытаний, контроля частичных разрядов и других методов.

Так формируется не отдельный протокол, а комплексный диагностический профиль силового трансформатора.

На что обратить внимание при организации измерений

Для получения сопоставимых результатов необходимо стандартизировать не только работу прибора, но и саму процедуру.

В организации испытаний важны:

• единая схема подключения;
• корректное заземление;
• одинаковый принцип фиксации результатов;
• сохранение исходных характеристик;
• документирование изменений;
• квалифицированная интерпретация;
• сопоставление с конструктивными особенностями трансформатора.

Чем лучше организована история измерений, тем выше практическая ценность последующего сравнения.

Итоги

Механическая деформация обмоток относится к повреждениям, которые трудно обнаружить обычным внешним осмотром. При этом последствия изменения геометрии могут проявиться уже после завершения аварийного воздействия, особенно если трансформатор продолжает работать под нагрузкой.

SFRA предоставляет инженеру дополнительный способ оценки такого риска через анализ частотного отклика обмоток.

Прибор для диагностики деформации обмоток трансформатора (SFRA) особенно полезен после транспортировки, коротких замыканий, ремонтных работ и при необходимости сравнить текущее состояние трансформатора с ранее зафиксированным.

Наиболее важен не сам факт получения частотной характеристики, а её грамотная интерпретация в составе комплексной диагностики. В сочетании с проверкой изоляции, анализом трансформаторного масла, измерением электрических параметров и контролем частичных разрядов частотный анализ помогает глубже оценивать состояние силового оборудования и принимать более обоснованные решения по его дальнейшей эксплуатации.

Для современной системы электроснабжения это означает переход от поиска уже возникшего повреждения к более раннему выявлению признаков изменения состояния оборудования — именно такой принцип становится основой современной стратегии технического обслуживания и управления ресурсом трансформаторов.
