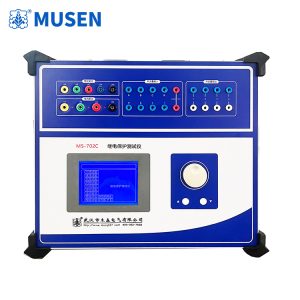

Прибор для проверки реле в системах релейной защиты и автоматики

Надёжность энергосистемы во многом зависит от того, насколько точно работают устройства релейной защиты и автоматики. При возникновении короткого замыкания, перегрузки или другого аварийного режима защитные устройства должны своевременно распознать отклонение электрических параметров и сформировать команду на отключение соответствующего участка сети. Если реле срабатывает с задержкой, неправильно определяет уставку или не реагирует на аварийный сигнал, последствия могут затронуть не только отдельное оборудование, но и устойчивость электроснабжения в целом.

Для проверки таких устройств применяются специализированные испытательные средства. Прибор для проверки реле позволяет оценивать работу релейной аппаратуры в контролируемых условиях, проверять параметры срабатывания и подтверждать соответствие настроек требованиям технической документации. Подобное оборудование используется в электротехнических лабораториях, на подстанциях, в службах эксплуатации и при пусконаладке систем релейной защиты.

Почему необходимо регулярно проверять релейную защиту

Релейная защита выполняет функцию автоматического обнаружения ненормальных режимов работы электроустановок. В зависимости от назначения устройства контролируют ток, напряжение, частоту, сопротивление или другие электрические величины. Когда измеряемый параметр достигает заданного порога либо выполняется определённое условие, реле формирует сигнал, необходимый для дальнейшего действия системы защиты.

В процессе эксплуатации характеристики оборудования могут изменяться. На работу реле влияют старение электронных компонентов, состояние контактных соединений, внешние условия, качество вспомогательного питания и корректность конфигурации. Дополнительные риски возникают после ремонта, замены оборудования, изменения схемы подключения или корректировки уставок.

Периодические испытания помогают выявлять отклонения до того, как они приведут к неправильному действию защиты. Проверки также необходимы после монтажа новых устройств и при вводе подстанций или промышленных электроустановок в эксплуатацию. Периодичность и объём работ определяются нормативными требованиями, эксплуатационной документацией и принятой программой технического обслуживания.

Принцип работы оборудования для проверки реле

Основная задача испытательного прибора заключается в создании контролируемых электрических воздействий, позволяющих проверить реакцию реле на заданные условия. В зависимости от типа устройства испытательное оборудование может формировать испытательные токи и напряжения, изменять их значения во времени, измерять момент срабатывания и регистрировать результаты.

Например, при проверке токовой защиты специалист задаёт определённый уровень испытательного тока и наблюдает, при каком значении реле формирует сигнал. Для устройств, работающих по напряжению, проверяют соответствующие пороги срабатывания и возврата. Если требуется оценить временные характеристики, измеряют интервал между подачей испытательного сигнала и реакцией проверяемого устройства.

В более сложных испытательных схемах может потребоваться одновременное формирование нескольких сигналов с заданными фазовыми соотношениями. Это особенно актуально при проверке многофункциональных микропроцессорных терминалов, использующих комплексные алгоритмы обработки измеряемых величин.

Полученные результаты сопоставляют с установленными уставками, паспортными характеристиками и требованиями применяемой методики. Такой подход позволяет оценить не только факт срабатывания, но и точность выполнения защитной функции.

Какие устройства можно проверять

Область применения испытательного оборудования определяется его конструкцией, доступными выходными каналами, диапазонами токов и напряжений, а также поддерживаемыми режимами работы.

Токовые и напряженческие реле

Токовые реле реагируют на изменение тока в контролируемой цепи, а напряженческие устройства предназначены для обнаружения повышения или снижения напряжения. При их проверке оценивают пороги срабатывания, возвратные значения и, если это предусмотрено конструкцией, временные характеристики.

Такие испытания востребованы в системах защиты трансформаторов, электродвигателей, генераторов и распределительных сетей. Точная проверка уставок помогает убедиться, что защитное устройство реагирует на предусмотренные условия, а не на допустимые изменения рабочего режима.

Реле времени и промежуточные реле

Реле времени используются для формирования заданных задержек, а промежуточные реле обеспечивают передачу и согласование управляющих сигналов. При проверке этих устройств оценивают время реакции, состояние контактов и корректность выполнения предусмотренных коммутационных функций.

Даже если отдельное реле не измеряет параметры электрической сети самостоятельно, его неисправность способна нарушить работу всей цепи управления. Поэтому проверка вспомогательных элементов имеет практическое значение при техническом обслуживании распределительных устройств и шкафов релейной защиты.

Микропроцессорные терминалы защиты

Современные системы защиты часто используют цифровые терминалы, объединяющие несколько функций в одном устройстве. Они могут реализовывать токовую, дистанционную, дифференциальную и другие виды защиты в зависимости от модели и конфигурации.

Для проверки таких терминалов может потребоваться испытательная система, способная воспроизводить несколько электрических сигналов с заданными амплитудами, частотами и фазовыми углами. В отдельных случаях также проверяют логические условия, последовательность событий и время формирования выходных команд. Конкретный набор испытаний зависит от функций терминала и возможностей используемого оборудования.

Основные этапы проведения испытаний

Перед началом работы специалист изучает схему подключения, техническую документацию реле и действующие требования к проверке. Необходимо определить контролируемые параметры, допустимые диапазоны испытательных сигналов и ожидаемые значения срабатывания.

Затем проверяют состояние испытательных кабелей, соединителей, измерительных каналов и вспомогательных цепей. Подключение выполняют в соответствии со схемой производителя. Если испытания проводятся на установленном оборудовании, предварительно принимают меры против непреднамеренного отключения действующих цепей и ошибочной передачи управляющих команд.

После подготовки схемы задают необходимые параметры испытания. Для определения порога срабатывания испытательный сигнал изменяют в установленном порядке, фиксируя значение, при котором устройство реагирует. Для проверки временных характеристик измеряют время между началом воздействия и появлением выходного сигнала. При необходимости испытания повторяют, чтобы проверить устойчивость результата.

На заключительном этапе полученные значения сравнивают с установленными требованиями и оформляют протокол. В документации указывают проверяемое устройство, условия проведения испытаний, применённую методику, измеренные параметры и выявленные отклонения. Если обнаружены несоответствия, принимают решение о дополнительной диагностике, корректировке настроек или ремонте в соответствии с регламентом предприятия.

Как выбрать прибор для проверки реле

При выборе оборудования необходимо исходить из типов устройств, которые предстоит проверять, и задач конкретной службы. Для простых электромеханических реле может быть достаточно базовых испытательных функций, тогда как проверка современных цифровых терминалов требует более широких возможностей формирования и измерения сигналов.

В первую очередь следует обратить внимание на диапазоны выходного тока и напряжения, количество независимых каналов и точность измерений. Эти параметры определяют, какие испытательные режимы можно реализовать и насколько достоверно удастся оценить характеристики проверяемого устройства.

Важны также возможности измерения времени срабатывания, формирования сложных сигналов, регистрации результатов и сохранения протоколов. Для регулярных лабораторных работ полезны функции автоматизации, позволяющие выполнять последовательности испытаний по заданной программе. При этом наличие конкретных функций необходимо подтверждать технической документацией выбранной модели.

Дополнительно учитывают совместимость с используемыми типами релейной защиты, удобство подключения, требования к электропитанию, условия транспортировки и технического обслуживания. Для выездных бригад, работающих на подстанциях, существенное значение могут иметь мобильность оборудования и возможность оперативно подготовить испытательную схему.

Значение испытаний для надёжности энергосистемы

Корректная работа релейной защиты помогает ограничивать последствия аварийных режимов и снижать риск повреждения силового оборудования. Регулярные проверки позволяют поддерживать соответствие защитных устройств установленным параметрам, а также выявлять отклонения, возникающие в процессе эксплуатации.

Прибор для проверки реле представляет собой важный инструмент для специалистов, обслуживающих подстанции, распределительные устройства, промышленные электроустановки и системы автоматизации электроснабжения. Его эффективность определяется не только измерительными характеристиками, но и правильным выбором методики, квалификацией персонала и соблюдением требований электробезопасности.

Для энергетических компаний, испытательных лабораторий, электромонтажных организаций и производителей электрооборудования систематическая проверка реле является частью комплексного подхода к техническому обслуживанию. Своевременное выявление отклонений, документирование результатов и контроль настроек помогают поддерживать работоспособность защитных систем и обеспечивать более предсказуемую эксплуатацию электрических сетей.
