Резонансная испытательная система кабеля 8100kVA 500kV: особенности высоковольтных испытаний кабельных линий

Контроль изоляции кабелей в условиях растущих требований к надежности электроснабжения

Развитие электрических сетей, строительство новых подстанций и расширение кабельной инфраструктуры повышают требования к качеству высоковольтного оборудования. Кабельные линии обеспечивают передачу электроэнергии между подстанциями, промышленными объектами и распределительными узлами. При этом состояние их изоляции имеет принципиальное значение для безопасной эксплуатации, поскольку дефекты диэлектрических материалов, повреждения соединительных муфт и ошибки монтажа могут стать причиной электрического пробоя.

Для проверки кабельных систем применяются специализированные высоковольтные установки, позволяющие создавать предусмотренное методикой испытательное воздействие и оценивать электрическую прочность изоляции. При выборе такого оборудования учитывают не только требуемое напряжение, но и электрические характеристики объекта, емкость кабельной линии, продолжительность испытания и условия проведения измерений.

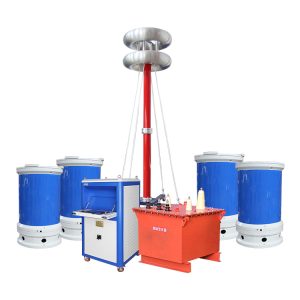

Резонансная испытательная система кабеля | 8100kVA 500kV относится к категории высоковольтного испытательного оборудования, обозначение которого указывает на заявленные параметры мощности и напряжения. При этом перед применением необходимо уточнить в технической документации, что именно означает значение 8100 kVA в спецификации конкретной установки, а также проверить ее рабочие режимы и совместимость с испытываемым объектом. Это особенно важно при испытаниях протяженных кабельных линий, для которых требования к источнику напряжения существенно зависят от электрической емкости нагрузки.

Почему для кабельных испытаний применяется резонансный принцип

Кабельная линия с изоляцией из диэлектрических материалов обладает распределенной электрической емкостью. При подаче переменного напряжения через нее протекает емкостный ток, величина которого зависит от напряжения, частоты и емкости кабеля. По мере увеличения длины линии емкостная нагрузка может становиться существенной, что усложняет проведение высоковольтных испытаний с использованием обычного источника питания.

Резонансная испытательная установка использует взаимодействие индуктивности и емкости для формирования требуемого испытательного режима. При настройке системы на резонансную частоту реактивные составляющие напряжения и тока в соответствующей электрической цепи компенсируются в соответствии с принципом работы установки. Благодаря этому источник питания может обеспечивать испытание емкостной нагрузки без необходимости напрямую покрывать всю реактивную мощность кабеля на уровне испытательного напряжения.

Конкретная реализация зависит от схемы резонансного контура. В системах с регулируемой индуктивностью настройка выполняется изменением соответствующего параметра, а в установках с фиксированными индуктивными элементами могут применяться другие способы согласования с нагрузкой.

Важно учитывать, что резонансный принцип не устраняет электрическую нагрузку кабеля и не отменяет требований к источнику питания, изоляции компонентов или защите оборудования. Он позволяет организовать испытательный процесс с учетом характера емкостной нагрузки и особенностей высоковольтной цепи.

Испытания кабельных линий и задачи технической диагностики

Высоковольтные кабельные системы могут эксплуатироваться в различных условиях: под землей, в кабельных сооружениях, на промышленных территориях и в составе инфраструктуры электрических подстанций. На состояние изоляции влияют механические нагрузки, температурные циклы, влажность, условия прокладки и качество монтажа соединительных элементов.

Испытания необходимы на разных этапах жизненного цикла кабеля. При вводе новой линии в эксплуатацию проверяют выполнение требований соответствующей программы приемочного контроля. После монтажа соединительных муфт и оконцеваний могут проводиться дополнительные проверки, предусмотренные применимыми нормативными документами. После ремонтных работ испытания помогают оценить состояние восстановленного участка в пределах установленной методики.

Резонансные установки могут применяться для создания переменного высоковольтного воздействия, если их характеристики соответствуют типу кабеля, уровню напряжения и требованиям конкретной процедуры. Выбор испытательного режима должен учитывать материал изоляции, конструкцию линии и рекомендации изготовителя кабельной системы.

При этом необходимо различать испытание электрической прочности и диагностику частичных разрядов. Первое направлено на проверку способности изоляции выдерживать заданное электрическое воздействие, тогда как второе связано с регистрацией локальных разрядных процессов. Для обнаружения и оценки частичных разрядов требуется подходящая измерительная аппаратура, а также организация испытательной схемы с учетом уровня фоновых помех.

Что необходимо учитывать при работе с кабелями высокого напряжения

При подготовке испытаний специалистам важно определить характеристики кабельной линии и подтвердить соответствие испытательной установки предполагаемой нагрузке. Одного номинального значения напряжения недостаточно для оценки применимости оборудования: необходимо учитывать емкость кабеля, требуемую частоту испытательного воздействия и ограничения конкретной схемы.

Подготовка обычно включает изучение технической документации, проверку состояния кабельных соединений, определение точек подключения и организацию безопасной испытательной зоны. Перед подачей напряжения проверяют заземление, работоспособность защитных устройств и измерительных каналов, а также соответствие схемы подключения утвержденной программе.

После подготовки устанавливают необходимые параметры и постепенно выполняют испытательное воздействие в соответствии с установленной процедурой. В процессе контролируют электрические величины, состояние установки и соблюдение заданного режима. По завершении испытания напряжение безопасно снижают, кабель разряжают и заземляют согласно требованиям безопасности.

Результаты оформляют в виде протокола, в котором указывают сведения об объекте, использованной схеме, условиях испытания и полученных значениях. Такая документация позволяет сопоставлять результаты последующих проверок и принимать обоснованные решения о техническом состоянии кабельной линии.

Применение в энергетике и на высоковольтных испытательных объектах

Резонансное испытательное оборудование востребовано там, где необходимо проверять изоляцию кабельных систем и других емкостных высоковольтных объектов. К таким организациям относятся электросетевые предприятия, производители кабельной продукции, испытательные лаборатории, строительные и пусконаладочные организации, а также подрядчики, выполняющие работы на энергетической инфраструктуре.

На крупных подстанциях высоковольтные кабельные линии взаимодействуют с трансформаторами, распределительными устройствами и коммутационным оборудованием. Испытания кабелей проводятся как часть общей программы контроля электрической прочности и готовности оборудования к эксплуатации. Однако для каждого элемента энергосистемы необходимо выбирать метод, соответствующий его конструкции и назначению.

Например, испытания кабельной линии не заменяют проверку трансформатора или газоизолированного распределительного устройства GIS. Для этих объектов могут требоваться другие испытательные схемы и режимы. Аналогично, применение резонансной установки для кабелей должно основываться на подтвержденной совместимости с параметрами конкретной линии.

Для испытательных организаций дополнительное значение имеют воспроизводимость процедур, возможность регистрации измерений и соблюдение требований электробезопасности. Для производителей и монтажных компаний важны документирование приемочных испытаний и возможность подтверждать выполнение установленных требований к качеству работ.

Как оценивать характеристики системы перед закупкой

При подборе оборудования для высоковольтной лаборатории или выездных испытаний необходимо анализировать совокупность технических характеристик. Обозначение 8100 kVA 500 kV само по себе не раскрывает всех возможностей установки и не подтверждает ее пригодность для любой кабельной линии.

В первую очередь следует уточнить номинальное и максимальное испытательное напряжение, диапазон рабочих частот, допустимую емкостную нагрузку, устройство резонансного контура и условия продолжительной работы. Также необходимо выяснить, каким способом регулируется испытательный режим, какие измерительные приборы входят в комплект и какие защитные функции предусмотрены изготовителем.

Отдельного внимания требует интерпретация значения мощности. В резонансных установках следует различать мощность, характеризующую реактивную нагрузку испытательной цепи, и мощность, необходимую для питания системы. Эти показатели не являются взаимозаменяемыми, поэтому их назначение должно быть четко определено в технической документации.

Для международных закупок дополнительно проверяют комплектность поставки, требования к электропитанию, условия транспортировки, порядок монтажа и доступность технической документации. Такие вопросы важны для оптовых поставщиков, дистрибьюторов, инженерных подрядчиков и предприятий, формирующих оснащение высоковольтных испытательных лабораторий.

Значение резонансных испытаний для надежности кабельной инфраструктуры

По мере расширения кабельных сетей возрастает необходимость в систематическом контроле изоляции на этапах производства, монтажа, приемки и технического обслуживания. Правильно организованные высоковольтные испытания помогают проверять выполнение установленных требований и выявлять отклонения, требующие дополнительного обследования.

Резонансная испытательная система кабеля | 8100kVA 500kV может рассматриваться как вариант оснащения для задач, предусматривающих высоковольтные испытания кабельных линий, при условии подтверждения соответствия ее характеристик требованиям конкретного объекта. Практическая эффективность такого оборудования зависит от правильного выбора испытательной схемы, учета емкостной нагрузки, соблюдения методики и квалификации персонала.

Комплексный подход предполагает не только проведение испытания, но и корректную интерпретацию результатов. При необходимости высоковольтный контроль дополняют измерением частичных разрядов и другими методами диагностики, предусмотренными для соответствующего типа кабельной системы.

Для энергетических компаний, испытательных лабораторий и инженерных организаций такая работа создает основу для обоснованной оценки состояния изоляции и планирования дальнейших технических мероприятий. Надежность кабельной инфраструктуры определяется сочетанием качественного оборудования, правильно организованных испытаний и последовательного контроля на протяжении всего срока эксплуатации.
