Испытательный трансформатор с газовой изоляцией 10 кВА / 100 кВ: применение в высоковольтных испытаниях

Компактное высоковольтное оборудование для лабораторных и производственных задач

Проверка электрической прочности изоляции остается одной из ключевых процедур при производстве, ремонте и техническом обслуживании электрооборудования. Трансформаторы, кабельные линии, коммутационные аппараты и другие элементы энергосистем должны соответствовать установленным требованиям к электрической прочности, поскольку скрытые дефекты диэлектрических материалов способны привести к пробою и нарушению электроснабжения.

Для выполнения таких работ применяются специализированные испытательные установки, формирующие высокое напряжение в контролируемых условиях. При выборе оборудования учитываются требуемый уровень напряжения, характер нагрузки, продолжительность испытания, условия эксплуатации и особенности измерительной схемы.

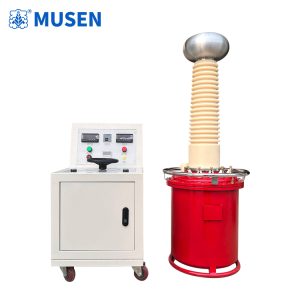

Испытательный трансформатор с газовой изоляцией 10 кВА / 100 кВ представляет собой оборудование, ориентированное на задачи высоковольтных испытаний, для которых важны изоляционные характеристики самого трансформатора и возможность организовать безопасный испытательный процесс. Обозначение 10 кВА / 100 кВ указывает на заявленные значения мощности и напряжения, однако допустимые режимы работы, продолжительность нагрузки и другие эксплуатационные характеристики необходимо уточнять по технической документации конкретной модели.

Газовая изоляция позволяет использовать газовую среду в качестве диэлектрика между элементами конструкции, находящимися под различными электрическими потенциалами. Конкретные конструктивные решения, тип газа и требования к его обслуживанию определяются изготовителем.

Как работает испытательный трансформатор с газовой изоляцией

Основная задача испытательного трансформатора заключается в преобразовании электрической энергии в высоковольтное переменное напряжение, необходимое для предусмотренных методикой проверок. Принцип работы основан на электромагнитной индукции: переменный ток в первичной обмотке создает магнитный поток в магнитопроводе, который индуцирует напряжение во вторичной обмотке.

Соотношение напряжений определяется параметрами обмоток и конструкцией трансформатора. Для получения высокого выходного напряжения вторичная обмотка выполняется с соответствующими электрическими характеристиками и изоляцией, рассчитанной на возникающие напряженности электрического поля.

В конструкции с газовой изоляцией газовая среда используется для электрической изоляции определенных внутренних компонентов. При правильном проектировании она помогает обеспечить необходимые диэлектрические свойства и учитывать требования к электрическим зазорам. При этом надежность изоляции зависит не только от свойств газа, но и от геометрии электродов, качества изготовления, состояния изоляционных элементов и соблюдения эксплуатационных условий.

Следует различать газовую изоляцию испытательного трансформатора и специальные схемы, предназначенные для испытаний без частичных разрядов. Наличие газовой изоляции само по себе не подтверждает отсутствие разрядных явлений. Для контроля частичных разрядов необходимы соответствующие измерительные средства, правильно организованная испытательная схема и соблюдение требований к уровню фоновых помех.

Для каких задач применяется оборудование

Высоковольтный испытательный трансформатор может использоваться в лабораториях, на производственных предприятиях и в специализированных сервисных подразделениях. Основное назначение оборудования определяется его электрическими характеристиками и совместимостью с конкретной испытательной установкой.

Испытание электрической прочности изоляции

Одним из распространенных направлений применения является проведение испытаний повышенным напряжением в соответствии с установленными процедурами. Такие проверки помогают оценить способность изоляционной системы выдерживать заданное электрическое воздействие без пробоя.

Объектами контроля могут быть отдельные электротехнические изделия, изоляционные компоненты и узлы оборудования. При этом испытательное напряжение, схема подключения и продолжительность воздействия должны определяться нормативной документацией и требованиями изготовителя проверяемого изделия.

Проверка электрооборудования после производства и ремонта

На предприятиях электротехнической отрасли высоковольтные испытания входят в систему контроля качества продукции. Они позволяют проверять выполнение требований, предусмотренных производственной документацией, и оформлять результаты приемочного контроля.

После ремонта аналогичные процедуры могут использоваться для оценки состояния восстановленных узлов, если соответствующий вид испытания предусмотрен программой работ. Результаты измерений сопоставляют с установленными критериями, а выявленные отклонения рассматривают с учетом конструкции изделия и характера выполненных операций.

Работа испытательных лабораторий

Для специализированных лабораторий важно, чтобы источник высокого напряжения соответствовал предполагаемым нагрузкам и мог интегрироваться в существующую измерительную инфраструктуру. Помимо самого трансформатора, для проведения испытаний могут потребоваться регулирующий источник питания, измерительные устройства, средства защиты и элементы коммутации.

Комплект оборудования определяется методикой испытаний и типом контролируемого объекта. Поэтому при организации рабочего места необходимо оценивать не только номинальные характеристики трансформатора, но и возможности всей испытательной системы.

Контроль частичных разрядов и достоверность результатов

Частичные разряды представляют собой локальные электрические разряды, которые возникают в отдельных участках изоляции и не приводят к полному пробою изоляционного промежутка. Они могут быть связаны с газовыми включениями, неоднородностями диэлектрического материала, локальным усилением электрического поля и другими дефектами.

При высоковольтных испытаниях необходимо различать разрядные процессы внутри проверяемого объекта и импульсные помехи, возникающие в испытательной цепи или поступающие из окружающей среды. Неправильная интерпретация сигналов может привести к ошибочным выводам о состоянии изоляции.

Для повышения достоверности измерений специалисты проверяют заземление, состояние соединительных проводников, конфигурацию испытательной схемы и характеристики измерительного канала. При необходимости применяются экранирование и дополнительные меры снижения электромагнитных помех.

Испытательный трансформатор с газовой изоляцией 10 кВА / 100 кВ может использоваться как источник высокого напряжения в составе соответствующего испытательного комплекса. Однако возможность измерения частичных разрядов и заявленный уровень таких измерений должны подтверждаться характеристиками всей системы, а не только конструкцией трансформатора.

Если испытание предусматривает контроль частичных разрядов, необходимо заранее определить требования к измерительной аппаратуре, условиям подключения и допустимому фоновому уровню. Это особенно важно для лабораторий, которые проводят диагностику изоляции и должны обеспечивать воспроизводимость результатов.

Особенности применения при проверке трансформаторов, кабелей и коммутационного оборудования

В электроэнергетике высоковольтные испытания применяются к различным типам оборудования, но методика проверки зависит от его конструкции и назначения.

При контроле трансформаторов необходимо учитывать устройство обмоток, изоляционные промежутки и особенности испытательного воздействия. Для кабельных линий существенное значение имеют электрическая емкость, тип изоляции, длина линии и характеристики соединительных элементов. При испытании коммутационных аппаратов учитываются конструкция изоляционной системы, параметры контактов и требования к соответствующему виду проверки.

Не каждый испытательный трансформатор подходит для всех перечисленных задач. Например, испытание емкостной нагрузки может предъявлять особые требования к мощности источника и режиму работы. Для определенных кабельных систем могут потребоваться резонансные установки, а для отдельных видов оборудования — специализированные испытательные схемы.

Поэтому применение оборудования с номинальным напряжением 100 кВ должно предваряться оценкой требований конкретного объекта. Необходимо проверить допустимый ток нагрузки, режим работы, характеристики выходного напряжения и условия эксплуатации. Само по себе значение напряжения не определяет универсальность применения трансформатора.

Организация высоковольтного испытания

Правильная организация испытательного процесса имеет не меньшее значение, чем выбор источника напряжения. До начала работ специалисты изучают техническую документацию, определяют схему подключения, устанавливают требуемые параметры и проверяют готовность измерительных средств.

Подготовка включает проверку состояния оборудования, организацию защитного заземления, ограничение доступа в испытательную зону и подтверждение исправности предусмотренных защитных устройств. Все соединения выполняются при соблюдении требований электробезопасности и правил эксплуатации высоковольтных установок.

После подготовки выполняется испытание в соответствии с утвержденной процедурой. Специалисты контролируют параметры воздействия, регистрируют необходимые измеряемые величины и фиксируют любые отклонения от установленного режима. По завершении испытания напряжение безопасно снижают, установку отключают, а проверяемый объект разряжают и заземляют в соответствии с инструкцией.

Результаты оформляются в протоколе с указанием объекта, схемы подключения, условий испытания и полученных значений. Такая документация позволяет подтвердить выполнение предусмотренных процедур и использовать результаты при последующей оценке технического состояния оборудования.

На что обратить внимание при выборе модели 10 кВА / 100 кВ

При подборе испытательного трансформатора необходимо учитывать фактические задачи предприятия, характеристики проверяемого оборудования и требования к продолжительности испытаний. Номинальные значения мощности и напряжения являются важными исходными данными, но не дают полной информации о возможностях устройства.

Перед закупкой следует уточнить:

• номинальное и допустимое выходное напряжение;
• номинальную мощность и допустимую продолжительность нагрузки;
• тип газовой изоляции и требования к эксплуатации;
• характеристики выходного тока и условия подключения нагрузки;
• совместимость с регулирующим источником питания и измерительными приборами;
• наличие защитных устройств и требования к заземлению;
• комплектность поставки и документацию по эксплуатации.

Для производителей электротехнического оборудования и испытательных лабораторий также важна возможность интеграции трансформатора в существующий высоковольтный комплекс. При этом следует учитывать доступное пространство, требования к электропитанию, условия охлаждения, если оно предусмотрено конструкцией, и особенности транспортировки.

Для дистрибьюторов, оптовых поставщиков и международных закупщиков существенное значение имеют техническая документация, подтверждение характеристик конкретной модели и доступность консультационной поддержки. Такой подход помогает избежать несоответствия между заявленными параметрами оборудования и фактическими требованиями проекта.

Значение газоизолированных испытательных трансформаторов для отрасли

Развитие энергетической инфраструктуры сопровождается повышением требований к качеству производства, приемочного контроля и технического обслуживания электрического оборудования. Высоковольтные испытания остаются важной частью этих процессов, поскольку позволяют проверять электрическую прочность изоляции в предусмотренных условиях и документировать результаты.

Испытательный трансформатор с газовой изоляцией 10 кВА / 100 кВ может рассматриваться как элемент лабораторного или производственного испытательного комплекса, если его характеристики соответствуют требуемым режимам и нагрузкам. Практическая ценность оборудования определяется не только номинальными показателями, но и возможностью безопасной интеграции в испытательную систему, совместимостью с измерительными устройствами и соблюдением установленной методики.

Для энергетических компаний, производителей электрооборудования, испытательных организаций и инженерных подрядчиков важен комплексный подход к контролю изоляции. Сочетание правильно подобранного источника напряжения, надежной измерительной схемы, квалифицированного персонала и корректного оформления результатов помогает повысить качество испытаний и обеспечить обоснованность технических решений на различных этапах жизненного цикла электротехнического оборудования.
