Тестер диэлектрических потерь на сверхнизких частотах (VLF) MSVlF-101G: диагностика изоляции высоковольтных кабелей

Диагностика кабельной изоляции без избыточной нагрузки на испытательную систему

Надежность высоковольтных кабельных линий во многом определяется состоянием их изоляции. В процессе эксплуатации диэлектрические материалы подвергаются воздействию электрического поля, температурным изменениям, влаге и механическим нагрузкам. Постепенное старение изоляции может сопровождаться изменением ее диэлектрических характеристик, что повышает необходимость регулярного технического контроля.

При этом измерение сопротивления изоляции или проведение испытания повышенным напряжением не всегда дают исчерпывающую информацию о состоянии диэлектрика. Для получения дополнительных диагностических данных применяются методы измерения диэлектрических потерь, позволяющие оценивать поведение изоляционного материала под воздействием переменного электрического поля.

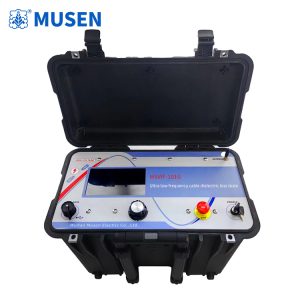

Тестер диэлектрических потерь на сверхнизких частотах (VLF) MSVlF-101G относится к оборудованию, предназначенному для диагностики изоляции с использованием сверхнизкочастотного испытательного сигнала. Применение технологии VLF представляет практический интерес при обследовании кабельных линий, поскольку позволяет организовать испытательный процесс с учетом значительной емкости кабельной нагрузки.

При выборе подобного прибора важно учитывать не только возможность измерения диэлектрических потерь, но и характеристики конкретного кабеля, предусмотренную методику испытаний и условия интерпретации полученных результатов.

Что показывают диэлектрические потери

При воздействии переменного электрического поля изоляционный материал не является идеальным диэлектриком. Часть электрической энергии расходуется на процессы поляризации и другие механизмы, связанные с физическими свойствами материала. Эти процессы характеризуются диэлектрическими потерями, которые зависят от состава изоляции, ее состояния, температуры, влажности и частоты испытательного сигнала.

Для оценки потерь используется коэффициент диэлектрических потерь, обычно обозначаемый tan δ. Он характеризует соотношение активной и реактивной составляющих тока в соответствующей измерительной модели. При определенных условиях увеличение этого показателя может указывать на ухудшение диэлектрических свойств, однако результат необходимо оценивать с учетом типа изоляции и методики измерения.

В кабельных системах измерение tan δ применяется как один из инструментов диагностики. Оно помогает получить дополнительную информацию о состоянии изоляционного материала и выявить изменения, которые требуют дальнейшего анализа. При этом один показатель не позволяет однозначно определить конкретный дефект или установить остаточный срок службы кабеля.

Особенно важно учитывать историю измерений. Сопоставление результатов, полученных на одном объекте при сравнимых условиях, позволяет оценивать тенденции изменения диэлектрических характеристик. Если показатели заметно отличаются от предыдущих значений, специалисты могут назначить дополнительные проверки, изучить условия эксплуатации или уточнить состояние отдельных участков кабельной линии.

Почему для диагностики используется технология VLF

Сверхнизкочастотные испытания основаны на применении переменного напряжения с частотой значительно ниже промышленной частоты 50 Гц. Такой подход имеет значение при работе с объектами, обладающими высокой электрической емкостью, в частности с протяженными кабельными линиями.

Емкостный ток кабеля зависит от его емкости, частоты и приложенного напряжения. При снижении частоты уменьшается емкостный ток, что позволяет проводить соответствующие испытания с учетом особенностей кабельной нагрузки и возможностей источника напряжения.

Однако снижение частоты не означает автоматического повышения точности диагностики. На результаты измерений влияют характеристики измерительного канала, форма испытательного сигнала, стабильность режима, температура объекта и свойства изоляционного материала. Поэтому измерения должны выполняться в соответствии с инструкциями к оборудованию и применимой методикой.

Тестер диэлектрических потерь на сверхнизких частотах (VLF) MSVlF-101G предназначен для решения диагностических задач, связанных с оценкой диэлектрических характеристик изоляции при использовании соответствующего низкочастотного испытательного воздействия. Перед применением необходимо уточнить поддерживаемые режимы измерения, диапазоны напряжения и частоты, а также перечень функций конкретной модели по документации изготовителя.

Практическое применение при обследовании кабельных линий

Кабельные сети используются на электрических подстанциях, промышленных предприятиях, в энергетической инфраструктуре и распределительных системах. В зависимости от назначения кабели могут работать в разных температурных условиях и подвергаться неодинаковым эксплуатационным нагрузкам.

Для специалистов по техническому обслуживанию важна возможность оценить состояние изоляции до появления выраженных признаков неисправности. Измерение диэлектрических потерь может применяться в рамках диагностической программы, если этот метод соответствует конструкции кабеля и требованиям к его проверке.

При обследовании кабельной линии необходимо учитывать тип изоляции. Материалы на основе сшитого полиэтилена и бумажно-масляные изоляционные системы отличаются физическими свойствами и характером изменения диэлектрических характеристик. Поэтому критерии оценки, подходящие для одного типа кабеля, нельзя автоматически переносить на другой.

Кроме того, результат измерения может зависеть от состояния соединительных муфт, оконцеваний и условий подготовки объекта. Перед испытанием следует проверить схему подключения, состояние заземления и отсутствие факторов, способных существенно повлиять на измерительный процесс.

Для новых кабельных линий диагностические измерения могут входить в предусмотренную программу контроля. При эксплуатации они помогают получать дополнительные сведения о состоянии изоляции, а после ремонтных работ могут использоваться для проверки в рамках соответствующей методики. Конкретный объем испытаний определяется требованиями проекта, документацией на кабель и действующими нормативными положениями.

Как организуется измерение диэлектрических потерь

Достоверность диагностики зависит от правильной подготовки объекта и последовательного выполнения измерений. Перед началом работы специалисты изучают техническую документацию, определяют допустимый режим испытания и проверяют совместимость прибора с параметрами кабельной линии.

Обычно процесс включает следующие этапы:

1. Идентификацию кабеля и уточнение характеристик его изоляции.
2. Подготовку испытательной зоны и выполнение требований электробезопасности.
3. Проверку подключения, заземления и состояния измерительных цепей.
4. Настройку прибора в соответствии с выбранной методикой.
5. Проведение измерений при предусмотренных испытательных параметрах.
6. Регистрацию коэффициента диэлектрических потерь и других доступных показателей.
7. Анализ результатов с учетом типа изоляции, условий испытания и предыдущих измерений.

По завершении процедуры испытательное напряжение необходимо безопасно снизить, отключить оборудование и выполнить разрядку кабеля в соответствии с установленными требованиями. Даже после прекращения подачи напряжения кабельная линия может сохранять электрический заряд, поэтому соблюдение процедуры разрядки имеет принципиальное значение.

Полученные данные следует включать в протокол с указанием характеристик объекта, режима измерения и условий проведения испытаний. Это облегчает последующее сравнение результатов и помогает избежать ошибочных выводов при анализе изменений диэлектрических свойств.

Диэлектрические потери и частичные разряды: разные диагностические задачи

В практике высоковольтных испытаний измерение диэлектрических потерь нередко рассматривается вместе с другими методами оценки состояния изоляции. Однако эти методы отражают разные физические процессы и не должны подменять друг друга.

Измерение tan δ характеризует потери энергии в диэлектрике при воздействии переменного электрического поля. Контроль частичных разрядов направлен на регистрацию локальных электрических разрядов, возникающих в отдельных участках изоляционной системы. Изменение диэлектрических потерь может быть связано с общим состоянием материала, тогда как частичные разряды могут указывать на локальные неоднородности и дефекты.

Поэтому отсутствие выраженных отклонений коэффициента диэлектрических потерь не гарантирует отсутствия локальных дефектов. Аналогично, регистрация частичных разрядов не дает полного представления обо всех характеристиках изоляционного материала.

При необходимости комплексная диагностика может включать измерение сопротивления изоляции, испытания электрической прочности, контроль частичных разрядов и другие процедуры. Состав программы определяется конструкцией кабеля, условиями эксплуатации и целями обследования.

Для испытательных лабораторий такой подход позволяет оценивать результаты в более широком контексте и выбирать дополнительные методы контроля при обнаружении отклонений.

Значение прибора для энергетических предприятий и испытательных лабораторий

Для электросетевых компаний и промышленных предприятий важно не только выполнять обязательные испытания, но и формировать последовательную систему наблюдения за техническим состоянием кабельной инфраструктуры. Регулярная регистрация диагностических показателей позволяет накапливать данные, необходимые для планирования обслуживания и анализа изменений характеристик изоляции.

Тестер диэлектрических потерь на сверхнизких частотах (VLF) MSVlF-101G может представлять интерес для высоковольтных лабораторий, сервисных подразделений, производителей кабельной продукции и организаций, выполняющих испытания электрооборудования. Для каждой из этих категорий пользователей важны соответствие прибора предполагаемым задачам, понятная техническая документация и возможность корректно оформлять результаты измерений.

При выборе оборудования следует уточнить диапазоны измерения, поддерживаемые режимы, требования к подключению и возможность сохранения результатов. Также необходимо учитывать, какие дополнительные устройства требуются для проведения полного цикла испытаний и предусмотрены ли они в комплекте поставки.

Для дистрибьюторов, оптовых поставщиков и международных закупщиков существенное значение имеет подтверждение характеристик конкретной модели и ее совместимости с применяемыми методиками. Такой подход позволяет избежать ситуации, когда функциональность прибора не соответствует реальным задачам заказчика.

Комплексная диагностика как основа надежной эксплуатации кабелей

Современное обслуживание электрических сетей требует систематической оценки состояния изоляции и обоснованного выбора диагностических методов. По мере увеличения протяженности кабельных линий и усложнения энергетической инфраструктуры возрастает значение измерений, которые позволяют отслеживать изменения диэлектрических характеристик и своевременно назначать дополнительные проверки.

Измерение диэлектрических потерь на сверхнизких частотах дает специалистам дополнительный инструмент для оценки состояния кабельной изоляции. Его результативность зависит от правильного выбора режима, учета характеристик материала и сопоставления полученных данных с требованиями соответствующей методики.

Применение специализированного тестера помогает организовать измерительный процесс и документировать диагностические результаты. При этом окончательные выводы о техническом состоянии кабельной линии должны основываться на совокупности доступных данных, а не на одном измеряемом показателе.

Для энергетических компаний, испытательных лабораторий и сервисных организаций сочетание корректных измерений, последовательного ведения протоколов и квалифицированного анализа создает основу для более обоснованного технического обслуживания. Такой подход способствует повышению качества диагностики и поддержанию надежности кабельных систем на протяжении их эксплуатационного срока.
