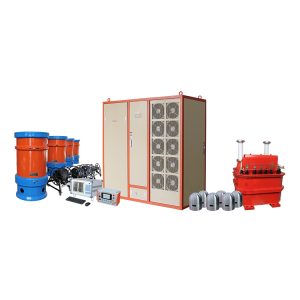

Система индуцированного напряжения без частичных разрядов: особенности применения при диагностике высоковольтной изоляции

Почему при испытаниях важно контролировать не только напряжение

При эксплуатации силового электрооборудования состояние изоляции напрямую влияет на надежность электроснабжения. Старение диэлектрических материалов, увлажнение, локальные повреждения и технологические дефекты могут постепенно снижать электрическую прочность изоляционной системы. На ранних этапах такие изменения не всегда проявляются при обычном осмотре, поэтому для их выявления необходимы специальные методы высоковольтного контроля.

Одной из важных задач электротехнических лабораторий становится проведение испытаний, которые позволяют оценить изоляцию под воздействием повышенного напряжения и одновременно контролировать возникновение частичных разрядов. В этом контексте применяется система индуцированного напряжения без частичных разрядов, предназначенная для организации испытательного процесса с учетом требований к электрической прочности и условиям измерения.

Особенность такого подхода заключается в необходимости минимизировать влияние самого испытательного оборудования на результаты диагностики. Если при подаче испытательного напряжения в измерительной цепи возникают посторонние импульсные помехи или разрядные явления, интерпретация результатов может осложняться. Поэтому при проектировании высоковольтных испытательных комплексов учитывают не только формирование необходимого электрического воздействия, но и условия регистрации частичных разрядов.

Принцип индуцированного напряжения и контроль частичных разрядов

Индуцированное напряжение используется для испытания изоляции определенных электрических устройств посредством электромагнитной индукции. В частности, этот метод применяется при проверке трансформаторов, когда испытательное напряжение создается на одной обмотке путем подачи соответствующего напряжения на другую обмотку. Конкретная схема подключения зависит от конструкции оборудования, требований к испытанию и методики, установленной для соответствующего объекта.

При таком воздействии электрическое поле распределяется внутри изоляционной системы в соответствии с конструкцией обмоток и характеристиками диэлектрических материалов. Это позволяет проверять изоляцию в условиях, предусмотренных программой испытаний, в том числе выявлять недостаточную электрическую прочность между витками, слоями обмотки и другими изоляционными элементами.

Частичные разряды представляют собой локальные электрические разряды, которые не приводят к полному пробою изоляционного промежутка. Их появление может указывать на наличие неоднородностей электрического поля, газовых включений, дефектов изоляционного материала или других потенциально проблемных участков.

При этом отсутствие зарегистрированных частичных разрядов не следует автоматически трактовать как доказательство полного отсутствия дефектов. Результат зависит от чувствительности измерительной системы, уровня фоновых помех, условий испытания и характеристик контролируемого объекта.

Как обеспечивается достоверность измерений

При проведении высоковольтных испытаний необходимо разделять реальные разрядные явления внутри проверяемого оборудования и импульсы, обусловленные внешними электромагнитными помехами. На измерительную цепь могут влиять заземление, расположение соединительных проводников, работа вспомогательных устройств и электромагнитная обстановка в лаборатории.

Поэтому испытательная система должна рассматриваться как единый комплекс, включающий источник индуцированного напряжения, высоковольтные соединения, измерительные устройства и средства контроля испытательного режима. Важную роль играют организация заземления, экранирование при необходимости, проверка измерительного канала и соблюдение установленной последовательности операций.

Система индуцированного напряжения без частичных разрядов ориентирована на проведение испытаний, при которых необходимо обеспечить условия для контроля изоляции с минимальным влиянием собственных разрядных явлений испытательной установки. При этом фактический уровень частичных разрядов, измерительные характеристики и допустимые значения определяются технической документацией конкретного комплекса и применяемой методикой.

Практические задачи при испытании трансформаторов

Силовые трансформаторы работают в условиях длительного электрического и теплового воздействия. В процессе эксплуатации изоляция обмоток подвергается старению, а механические нагрузки, возникающие при транспортировке, коротких замыканиях и других режимах, могут влиять на состояние отдельных конструктивных элементов.

Испытания индуцированным напряжением позволяют проверить электрическую прочность соответствующих участков изоляции в предусмотренных методикой условиях. Такой контроль особенно важен при изготовлении нового оборудования, после сборки, во время приемочных испытаний и при проведении предусмотренных программой проверок после ремонта.

Для испытательных подразделений принципиально важно заранее определить объект контроля и критерии оценки. Перед началом работ проверяют готовность трансформатора, состояние испытательных соединений, схему подключения и параметры, предусмотренные нормативной документацией. Затем устанавливают требуемый режим воздействия и выполняют измерения в соответствии с утвержденной процедурой.

Если одновременно проводится локальная диагностика, результаты измерения частичных разрядов рассматриваются вместе с другими доступными сведениями о состоянии оборудования. Это позволяет не ограничиваться одним показателем, а оценивать выявленные отклонения с учетом конструкции трансформатора, истории эксплуатации и условий испытания.

Следует учитывать, что индуцированное напряжение не заменяет все остальные методы диагностики. Для комплексного обследования могут потребоваться измерения сопротивления изоляции, анализ характеристик масла, оценка состояния вводов и дополнительные электрические испытания. Выбор набора процедур зависит от типа трансформатора, его технического состояния и целей проверки.

Применение в высоковольтных испытательных лабораториях

В испытательных лабораториях оборудование должно обеспечивать воспроизводимость процедур и возможность корректной регистрации результатов. Это особенно актуально при серийном производстве электротехнических изделий, когда необходимо проводить сопоставимые испытания нескольких единиц оборудования в рамках одной программы контроля качества.

Система индуцированного напряжения без частичных разрядов может использоваться в составе испытательной инфраструктуры предприятий, выпускающих силовые трансформаторы и другие электротехнические устройства, для которых предусмотрены испытания индуцированным напряжением и контроль частичных разрядов.

При организации рабочего места важно учитывать не только электрические характеристики источника, но и взаимодействие отдельных компонентов комплекса. Измерительная аппаратура должна быть согласована с применяемой схемой испытаний, а испытательная зона — подготовлена с учетом требований электробезопасности и предотвращения внешних помех.

Практический процесс обычно включает несколько последовательных этапов:

1. Проверку технической документации и определение объема испытаний.
2. Подготовку оборудования, испытательных соединений и защитного заземления.
3. Проверку измерительных каналов и фонового уровня помех.
4. Подачу напряжения в соответствии с установленной программой.
5. Регистрацию измеряемых величин и контроль признаков частичных разрядов.
6. Снижение напряжения, отключение установки и безопасное завершение работ.
7. Анализ результатов и оформление протокола испытаний.

Такая последовательность помогает обеспечить управляемость процесса и уменьшить вероятность ошибок, связанных с неправильным подключением, некорректной настройкой измерительных каналов или нарушением установленного режима.

Значение для диагностики кабелей, GIS и коммутационного оборудования

Хотя испытания индуцированным напряжением особенно характерны для трансформаторного оборудования, задачи контроля частичных разрядов актуальны и для других элементов высоковольтной инфраструктуры. К ним относятся кабельные системы, газоизолированные распределительные устройства GIS, высоковольтные вводы и коммутационное оборудование.

При обследовании таких объектов необходимо учитывать особенности конструкции и доступность контролируемых участков. Например, в кабельных системах существенное значение имеют состояние соединительных муфт, оконцеваний и изоляции по длине кабеля. В GIS внимание уделяется изоляционным промежуткам, контактным узлам и участкам, где возможны локальные неоднородности электрического поля.

Однако метод испытания и тип источника напряжения должны соответствовать конкретному объекту. Нельзя считать, что одна и та же схема индуцированного напряжения универсально подходит для трансформаторов, кабелей и газоизолированных устройств. Для каждого вида оборудования определяются собственные требования к испытательному воздействию, измерительной конфигурации и оценке результатов.

При выборе комплекса для электротехнической лаборатории поэтому важно заранее установить перечень предполагаемых объектов. Это помогает определить, какие режимы испытаний необходимы, какие измерительные каналы должны использоваться и какие дополнительные устройства потребуются для организации полноценного контроля изоляции.

Как результаты испытаний используются в эксплуатации электросетей

Для предприятий электроэнергетики высоковольтные испытания имеют значение не только на этапе производства. Они также входят в систему технического контроля оборудования, которое проходит ремонт, модернизацию или подготовку к дальнейшей эксплуатации.

Результаты испытаний могут использоваться для подтверждения выполнения установленной программы проверки, выявления отклонений и принятия решений о необходимости дополнительных диагностических мероприятий. При обнаружении признаков частичных разрядов требуется установить их происхождение, оценить условия возникновения и определить, нужны ли повторные измерения или более подробное обследование.

Для служб эксплуатации особенно важна сопоставимость результатов, полученных в разные периоды. Протоколы должны содержать сведения об объекте, схеме подключения, испытательном режиме, условиях измерения и зарегистрированных показателях. Такая документация помогает отслеживать изменения состояния изоляции и формировать обоснованные рекомендации по дальнейшему техническому обслуживанию.

Вместе с тем решение о возможности эксплуатации не должно приниматься только на основании одного измерения. Оно требует учета применимых нормативных требований, результатов других проверок и фактического состояния оборудования.

На что обращать внимание при выборе испытательного комплекса

Для производителей трансформаторов, независимых испытательных организаций, энергетических компаний и инженерных подрядчиков выбор оборудования начинается с определения технической задачи. Необходимо учитывать тип и конструкцию испытываемых устройств, требуемые режимы напряжения, возможности регистрации частичных разрядов и условия размещения комплекса.

Также следует проверить совместимость источника напряжения с измерительными системами, доступность необходимых интерфейсов и наличие документации по настройке и эксплуатации. Для лабораторий, выполняющих широкий спектр испытаний, важна возможность интеграции оборудования в существующую инфраструктуру без нарушения принятых процедур контроля качества.

Отдельного внимания заслуживает квалификация персонала. Даже технически совершенная установка не гарантирует достоверных результатов при неправильной подготовке объекта, неудовлетворительном заземлении или некорректной интерпретации измерений. Поэтому обучение операторов, соблюдение требований безопасности и применение утвержденных методик являются обязательными составляющими испытательного процесса.

При международных закупках дополнительно уточняют комплектность поставки, условия технической поддержки, требования к электропитанию и совместимость с инфраструктурой заказчика. Эти вопросы важны для дистрибьюторов, оптовых поставщиков и организаций, которые комплектуют высоковольтные лаборатории для промышленных предприятий и энергетического сектора.

Развитие высоковольтных испытаний: от отдельного измерения к комплексной диагностике

Современная практика технического обслуживания постепенно смещается в сторону комплексной оценки состояния электротехнического оборудования. Вместо анализа одного показателя специалисты стремятся сопоставлять результаты различных измерений, сведения об условиях эксплуатации и данные предыдущих обследований.

В этом подходе контроль частичных разрядов занимает важное место, поскольку помогает выявлять локальные электрические процессы, которые не всегда обнаруживаются при визуальном осмотре. Однако диагностическая ценность таких измерений зависит от качества испытательной схемы, корректности регистрации сигналов и профессиональной интерпретации результатов.

Система индуцированного напряжения без частичных разрядов представляет интерес для предприятий, которым необходимо организовать контролируемые высоковольтные испытания и получить условия для достоверного исследования электрической изоляции. Ее применение следует рассматривать в рамках конкретной методики, с учетом характеристик проверяемого оборудования и требований к измерениям.

Грамотно организованные испытания помогают производителям, энергетическим компаниям и специализированным лабораториям выявлять потенциальные проблемы на ранних этапах контроля, документировать состояние оборудования и принимать технически обоснованные решения. В конечном счете ценность испытательного комплекса определяется не только возможностью сформировать необходимое напряжение, но и тем, насколько надежно он поддерживает весь процесс проверки — от подготовки объекта до анализа и оформления результатов.
