Шестичашечный тестер диэлектрической прочности изоляционных масел для диагностики силовых трансформаторов

Контроль изоляционного масла как часть технического обслуживания

Надёжность силового трансформатора определяется состоянием не только обмоток и твёрдой изоляции, но и жидкого диэлектрика, который выполняет функции электрической изоляции и отвода тепла. В процессе эксплуатации трансформаторное масло подвергается воздействию температуры, влаги, продуктов старения и других факторов, способных изменить его электрические свойства. Поэтому регулярная проверка масла имеет важное значение для оценки состояния оборудования и своевременного выявления потенциальных проблем.

Одним из основных показателей при такой проверке является пробивное напряжение. Оно характеризует способность образца масла выдерживать электрическое поле до возникновения пробоя в условиях конкретного испытания. Снижение этого показателя может указывать на присутствие влаги, механических примесей или других загрязнений, однако само по себе не позволяет однозначно установить причину ухудшения состояния жидкости.

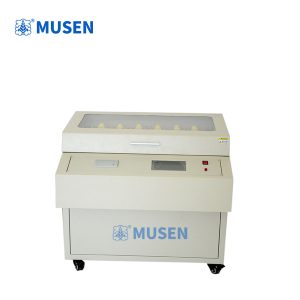

Шестичашечный тестер диэлектрической прочности изоляционных масел предназначен для проведения испытаний пробивного напряжения с использованием нескольких измерительных ячеек. Такая конструкция может быть удобна для лабораторий, обслуживающих большое количество образцов, поскольку позволяет организовать последовательную проверку проб с применением предусмотренных конструкцией прибора измерительных каналов или ячеек.

Что показывает испытание пробивного напряжения

Во время испытания электрическое напряжение между электродами в подготовленной пробе масла постепенно увеличивается в соответствии с установленной методикой. Когда напряжённость электрического поля становится достаточной для пробоя жидкого диэлектрика, регистрируется соответствующее значение напряжения. Испытание проводят в контролируемых условиях, поскольку результат зависит не только от состояния масла, но и от параметров измерительной ячейки, расстояния между электродами, подготовки образца и порядка выполнения процедуры.

Важное значение имеет чистота посуды и электродов. Остатки предыдущих проб, пыль, вода и загрязнения способны повлиять на измерения. По этой причине подготовка образца и соблюдение требований стандарта являются обязательными условиями получения сопоставимых результатов.

При интерпретации данных необходимо учитывать, что пробивное напряжение отражает конкретную характеристику масла в условиях испытания, а не полную оценку его эксплуатационного состояния. Для более комплексного анализа могут потребоваться дополнительные проверки, например определение содержания воды, кислотного числа и других физико-химических показателей. Выбор исследований зависит от типа оборудования, требований нормативных документов и принятой программы технического обслуживания.

Почему конструкция с шестью чашечками важна для лаборатории

В лабораторной практике производительность определяется не только скоростью измерения, но и организацией всего рабочего процесса. При проверке масла из нескольких трансформаторов, выключателей или других маслонаполненных устройств требуется обеспечить правильную идентификацию проб, исключить их смешивание и зафиксировать условия испытаний.

Шесть измерительных чашечек позволяют организовать работу с несколькими образцами в соответствии с конструкцией конкретной модели. Однако наличие нескольких ячеек не следует автоматически трактовать как возможность одновременного независимого испытания шести проб: фактический режим работы зависит от электрической схемы, алгоритма управления и технического исполнения прибора. Перед выбором оборудования необходимо уточнить, выполняются ли измерения последовательно или предусмотрен иной режим.

Для лабораторий энергетических предприятий, сервисных организаций и испытательных подразделений такая конструкция может быть полезна при регулярном контроле состояния большого количества маслонаполненного оборудования. Она помогает структурировать испытательный процесс, если предусмотренные производителем режимы соответствуют объёму и характеру лабораторных задач.

Практическое применение при обслуживании трансформаторов

Проверка трансформаторного масла особенно актуальна в рамках планового технического обслуживания силовых трансформаторов. Результаты измерений могут использоваться для сравнения текущего состояния образца с установленными критериями и предыдущими результатами испытаний. При выявлении отклонений специалисты получают основание для дополнительного обследования, проверки условий эксплуатации и определения дальнейших действий.

При этом нельзя оценивать состояние масла исключительно по одному результату. На измеренное значение влияют способ отбора пробы, условия её хранения, температура, загрязнение и особенности проведения испытания. Чтобы динамика изменений была информативной, необходимо придерживаться согласованной процедуры отбора и тестирования.

В распределительных сетях и на промышленных объектах лабораторный контроль может охватывать масло из оборудования разных типов. В таких случаях важно учитывать требования к каждому объекту и применять методики, соответствующие назначению образца. Пороговые значения и критерии оценки следует брать из применимых стандартов, эксплуатационной документации и требований организации, ответственной за техническое состояние оборудования.

Как организовать испытание и обеспечить достоверность результатов

Перед измерением проверяют состояние прибора, чистоту испытательных чашечек и электродов, а также соответствие конфигурации оборудования выбранной методике. Образец отбирают в чистую предназначенную для этого ёмкость, соблюдая правила, предотвращающие попадание влаги и посторонних частиц. Перед началом испытания необходимо проверить идентификацию пробы и условия её подготовки.

Далее оператор устанавливает требуемый режим в соответствии с руководством по эксплуатации и выполняет испытание. Количество повторений, порядок перемешивания или выдержки образца, параметры подъёма напряжения и критерии обработки результатов определяются применяемой методикой. Нельзя произвольно изменять эти условия, если требуется сопоставить полученные данные с нормативными значениями или результатами предыдущих проверок.

После завершения измерений результаты заносят в протокол вместе с идентификатором образца и необходимыми сведениями об испытании. Если показатели выходят за допустимые пределы, решение о дальнейших действиях принимают на основании совокупности данных, а не только одного измерения.

Поскольку испытание связано с высоким напряжением, эксплуатация оборудования должна выполняться обученным персоналом с соблюдением предусмотренных защитных мер. Подключение, открытие испытательной камеры и обслуживание проводят только в условиях, установленных производителем, после выполнения необходимых процедур отключения и проверки безопасности.

Критерии выбора испытательного оборудования

При подборе прибора для энергетической лаборатории следует учитывать предполагаемый объём испытаний, требования к воспроизводимости результатов и применяемые стандарты. Важными параметрами являются диапазон измеряемого напряжения, предусмотренные режимы испытания, конструкция электродов, управление процессом, регистрация результатов и требования к очистке измерительных ячеек.

Также необходимо уточнить, какие функции действительно поддерживает конкретная модель, как выполняются калибровка и техническое обслуживание, какие расходные материалы требуются и доступна ли документация на понятном оператору языке. Число чашечек само по себе не определяет точность или соответствие прибора конкретным нормативам.

В условиях современных программ обслуживания шестичашечный тестер диэлектрической прочности изоляционных масел может стать частью систематического лабораторного контроля, направленного на своевременное выявление изменений электрических свойств масла. Его практическая ценность определяется корректной методикой измерений, надлежащей подготовкой образцов и грамотной интерпретацией результатов. Такой подход помогает энергетическим предприятиям принимать более обоснованные решения при обслуживании трансформаторов и другого оборудования с жидкой изоляцией.
