YDQ(W)-10kVA-50kVИспытательный трансформатор без частичных разрядов
YDQ(W)-10kVA-50kVИспытательный трансформатор без частичных разрядов Данное оборудование предназначено для использования в системах электроснабжения и распределения электроэнергии, на предприятиях по производству силовых трансформаторов, на промышленных и горнодобывающих предприятиях, а также в научно-исследовательских учреждениях. Оно служит для проведения испытаний электрической прочности изоляции различного высоковольтного электрооборудования, электрических компонентов и изоляционных материалов с применением высокого напряжения промышленной частоты или постоянного тока.
Описание
маркер

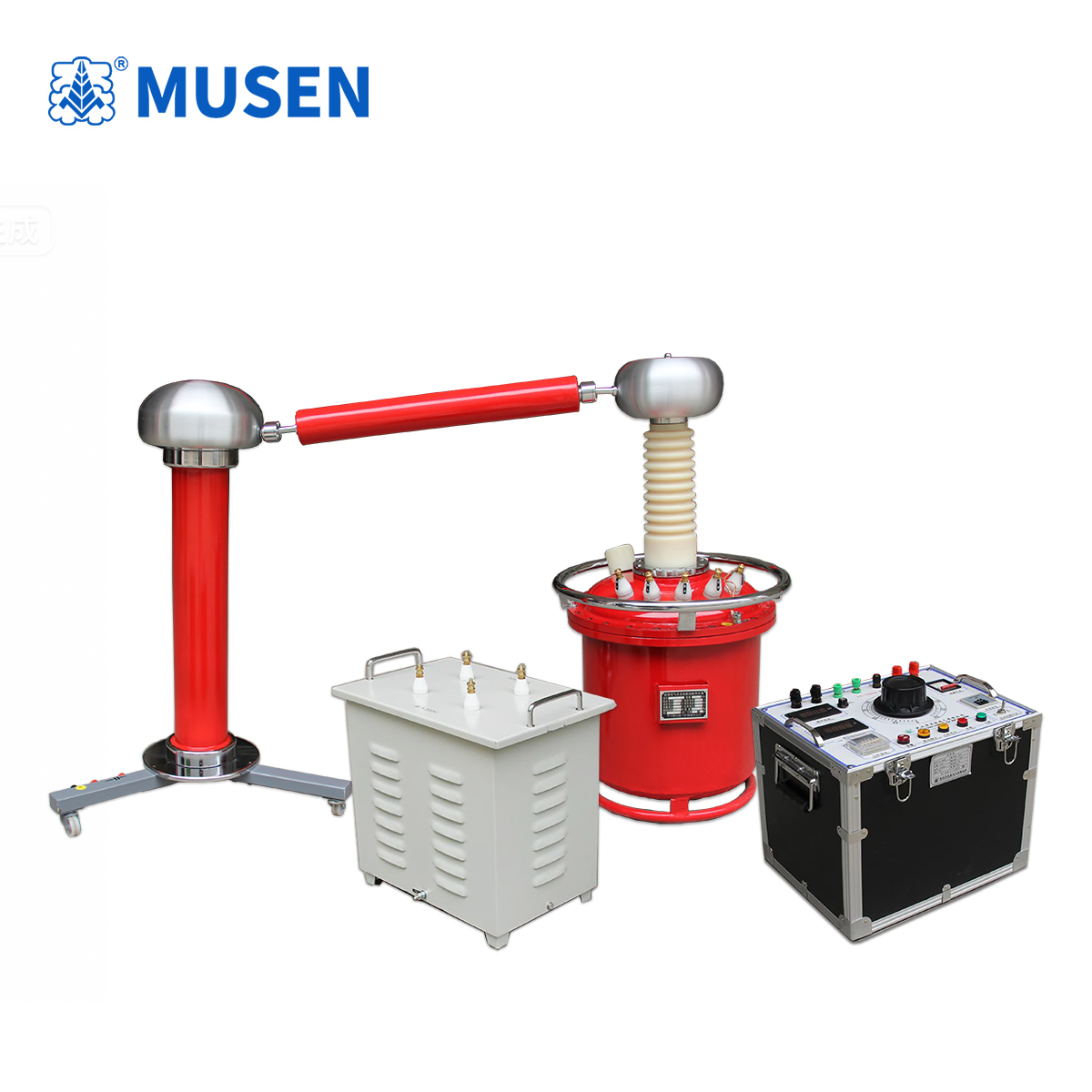

YDQ(W)-10kVA-50kVИспытательный трансформатор без частичных разрядов
Полностью автоматизированная система для испытаний на выдерживаемое напряжение без возникновения частичных разрядов предназначена для использования в системах электроснабжения и распределения электроэнергии, на заводах по производству трансформаторов, на промышленных и горнодобывающих предприятиях, а также в научно-исследовательских учреждениях. Система применяется для проверки электрической прочности изоляции различного высоковольтного оборудования, компонентов и изоляционных материалов при воздействии высокого напряжения промышленной частоты или постоянного тока.
Оборудование широко используется для измерения частичных разрядов в таких высоковольтных изделиях, как силовые и измерительные трансформаторы, высоковольтные распределительные устройства, ограничители перенапряжения на основе оксида цинка и силовые кабели. Система также подходит для проведения типовых испытаний и мониторинга состояния изоляции оборудования, находящегося в эксплуатации. Прибор отличается высокой чувствительностью обнаружения, работает с широким диапазоном емкостей испытуемых объектов и поддерживает тестирование самых разных видов электрооборудования. В комплект поставки входит набор входных блоков (измерительных импедансов), а также предусмотрена возможность выбора из девяти различных комбинаций частотных полос. После выполнения калибровки прибор позволяет получать прямые значения амплитуды импульсов частичных разрядов.
Особенности продукта:
1. Высокая дугогасящая способность и превосходные изоляционные характеристики.
2. Использование негорючего газа; высокая степень безопасности.
3. Малый вес и высокая степень интеграции: испытательный трансформатор с газовой изоляцией, разделительный конденсатор, токоограничивающий резистор и делитель напряжения объединены в единый блок.
4. Удобство транспортировки и монтажа; компактные габариты.
5. Экологичность, отсутствие масла, не требует технического обслуживания (необходим лишь периодический контроль давления и плотности газа).
6. Минимальное воздействие на окружающую среду; конструкция полностью заключена в герметичный металлический корпус.
(В традиционных испытательных установках, где токоограничивающие резисторы, разделительные конденсаторы и делители напряжения являются внешними компонентами, уровень фоновых частичных разрядов составляет около 10 пКл; в данной интегрированной системе, благодаря встроенным компонентам, суммарный уровень фоновых частичных разрядов составляет 5 пКл.)
Простой и интуитивно понятный пользовательский интерфейс, адаптируемый к различным условиям эксплуатации.
Управление с помощью кнопок; все функции настраиваются через панель управления, что повышает безопасность и надежность работы.
Использование комплекса аппаратных и программных методов защиты от помех, обеспечивающих стабильную работу и высокую устойчивость к внешним шумам. Предусмотрена функция «пауза» для режимов автоматического управления, позволяющая оператору остановить процесс изменения напряжения (повышение или понижение) в любой момент. Длительность паузы может гибко регулироваться оператором, что упрощает наблюдение за состоянием испытуемого объекта.
Реализована функция автоматического отсчета времени. В режиме автоматического управления, как только напряжение достигает заданного значения, устройство автоматически запускает таймер. По истечении установленного времени на дисплей выводятся результаты испытаний, а устройство автоматически возвращается в исходное положение (нулевое значение напряжения).
Общие технические требования
1. Номинальная мощность: 5 кВА
2. Входное напряжение: 200 В ± 10%
3. Выходное напряжение: 50 кВ
4. Выходной ток: 100 мА
5. Точность установки напряжения: переменный ток (AC) — 1,5%
6. Уровень частичных разрядов (ЧР) системы при номинальном напряжении: ≤ 5 пКл
7. Коэффициент искажения напряжения питания: < 3%
8. Изоляционная среда: элегаз (SF6)
9. Габаритные размеры: Φ420 × 800
