Детектор чередования фаз высокого/низкого напряжения для контроля электрических сетей

Правильное определение чередования фаз является базовой задачей при монтаже, наладке и техническом обслуживании трехфазных электрических систем. Ошибка в последовательности фаз может привести к неправильному направлению вращения электродвигателя, некорректному подключению оборудования и дополнительным рискам при вводе электроустановки в работу. Для таких задач применяется детектор чередования фаз высокого/низкого напряжения, позволяющий определить последовательность фаз с учетом условий конкретного электрического объекта.

Почему последовательность фаз имеет значение

В трехфазной сети напряжения отдельных фаз имеют определенную временную последовательность. При правильном подключении она соответствует расчетной схеме электроустановки. Если две фазы поменять местами, последовательность изменится, что непосредственно отражается на работе трехфазных электроприемников.

Особенно важно контролировать этот параметр при первичном подключении оборудования, реконструкции распределительных щитов, монтаже кабельных линий и выполнении ремонтных работ. Внешний осмотр проводников не позволяет надежно определить фазовую последовательность, поэтому требуется отдельная электрическая проверка.

При работе с низковольтными цепями задача обычно решается непосредственно на доступных токоведущих частях. В высоковольтных установках требования к организации измерений значительно строже: необходимо учитывать уровень напряжения, конструкцию оборудования, безопасное расстояние и используемую схему подключения.

Как организуется определение чередования фаз

Принцип проверки заключается в сопоставлении электрических сигналов трех фаз и определении их последовательности. Измерительная система получает информацию о фазах и позволяет установить, какая из них следует первой, второй и третьей в соответствии с принятой схемой.

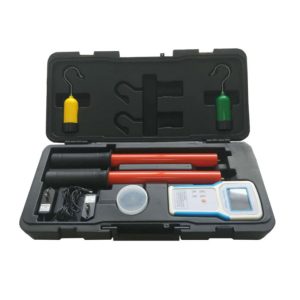

Детектор чередования фаз высокого/низкого напряжения предназначен именно для решения этой задачи в различных условиях эксплуатации. Возможность работы с цепями разного класса напряжения особенно важна для специалистов, которым приходится выполнять монтажные и диагностические работы не только в низковольтных распределительных системах, но и на объектах с более высоким уровнем напряжения.

При этом сам принцип измерения нельзя рассматривать отдельно от условий проведения работ. Перед подключением необходимо определить номинальное напряжение проверяемой цепи, выбрать соответствующую схему измерения и убедиться, что оборудование применяется в предусмотренном для него диапазоне.

Где проверка особенно необходима

Контроль последовательности фаз может потребоваться при вводе в эксплуатацию новых электроустановок. После монтажа кабельных линий, распределительных устройств или оборудования необходимо убедиться, что соединение выполнено в соответствии с проектной схемой.

Еще одна распространенная ситуация — ремонт и замена участков электрической сети. Даже если маркировка проводников сохранена, после демонтажа и повторного подключения необходимо подтвердить фактическую последовательность фаз измерением.

Отдельное значение имеет проверка перед подключением трехфазных электродвигателей. Направление вращения двигателя зависит от порядка следования фаз. Поэтому определение последовательности до подачи питания позволяет избежать нежелательного запуска механизма в неправильном направлении.

Контроль также актуален для трансформаторных подстанций, распределительных устройств, промышленных электрических установок и объектов, где выполняется переключение или реконструкция силовых цепей.

Высоковольтные и низковольтные условия измерения

Измерения в низковольтных сетях и на высоковольтных объектах отличаются прежде всего требованиями к безопасности и организации рабочего процесса. В низковольтных цепях специалист работает с доступными точками измерения, однако и здесь необходимо соблюдать правила эксплуатации электроустановок.

При работе с высоковольтными цепями дополнительно учитываются изоляционные расстояния, наличие защитных ограждений, возможность наведенного напряжения и необходимость применения соответствующих средств защиты. Измерительный прибор не отменяет требования безопасности, а является частью общей процедуры контроля.

Поэтому детектор чередования фаз высокого/низкого напряжения должен использоваться в соответствии с назначением, технической документацией и установленным порядком проведения измерений. Особенно важно не переносить методику низковольтного измерения непосредственно на высоковольтный объект без учета его электрических и конструктивных особенностей.

Последовательность фаз как часть приемочного контроля

Приемочные испытания электрической установки включают не только измерение сопротивления изоляции или проверку защитных устройств. В зависимости от типа объекта и применяемых норм контролируется целый комплекс параметров, связанных с правильностью монтажа и готовностью оборудования к эксплуатации.

Определение фазовой последовательности относится к тем операциям, которые могут выявить ошибку подключения до начала полноценной эксплуатации. Это особенно полезно после монтажных работ, когда внешне все соединения выглядят корректно, но фактическое распределение фаз может отличаться от проектной схемы.

Полученный результат необходимо документировать вместе с другими данными приемочного контроля. Такой подход помогает сохранить информацию о состоянии объекта на момент ввода в эксплуатацию и облегчает последующую диагностику при проведении ремонтных или профилактических работ.

Использование при техническом обслуживании

Фазовая последовательность может проверяться не только на новых объектах. При эксплуатации электрических сетей специалисты периодически выполняют работы по переключению оборудования, ремонту кабельных линий и замене отдельных компонентов.

После таких операций контроль позволяет подтвердить соответствие фактической схемы исходным требованиям. Это особенно актуально для промышленных предприятий, где одна электрическая система может включать большое количество распределительных устройств и трехфазных потребителей.

В рамках комплексного технического обслуживания результаты проверки могут сопоставляться с другими измерениями: сопротивлением изоляции, параметрами питающего напряжения, состоянием соединений и результатами функциональных испытаний оборудования. Само определение чередования фаз не заменяет полноценную диагностику, но дополняет ее информацией о правильности фазного подключения.

Что учитывать при выборе оборудования

При выборе средства для определения последовательности фаз необходимо учитывать не только диапазон напряжения. Важны тип проверяемой сети, условия эксплуатации, способ подключения, требования к безопасности и предполагаемый характер работ.

Для специалистов, которые работают с различными электроустановками, практическое значение имеет возможность применять один измерительный комплекс в предусмотренных режимах для разных классов напряжения. Однако фактическая пригодность конкретной модели определяется ее техническими характеристиками и областью применения.

Также следует учитывать условия транспортировки и работы на объекте. Для выездных электромонтажных и диагностических бригад важны удобство подготовки к измерению и понятная процедура фиксации результата. Для стационарной лаборатории или службы эксплуатации предприятия большее значение может иметь интеграция измерений в общий регламент технического контроля.

Значение для электромонтажных и эксплуатационных работ

Правильная фазировка является небольшой по продолжительности, но важной по последствиям операцией. Ошибка, выявленная до подачи питания, обычно требует корректировки схемы подключения. Если же она обнаруживается уже после запуска оборудования, последствия могут быть более сложными и потребовать дополнительного вмешательства.

Именно поэтому проверка последовательности фаз должна рассматриваться как самостоятельный этап электротехнических работ, а не как формальная процедура. Она помогает подтвердить соответствие фактического монтажа проектной схеме и снизить вероятность ошибок при вводе оборудования в эксплуатацию.

В этом контексте детектор чередования фаз высокого/низкого напряжения представляет собой специализированное средство контроля, применяемое при монтаже, наладке, ремонте и обслуживании электрических систем. Его практическая ценность определяется корректным применением, соответствием параметров проверяемой сети и соблюдением требований электробезопасности. Для предприятий энергетики, промышленных объектов, электромонтажных организаций и испытательных подразделений такой контроль остается важной частью надежной эксплуатации трехфазных электроустановок.
