Диэлектрический анализатор: как оценивать состояние изоляции высоковольтного оборудования

От отдельных измерений к комплексной оценке изоляционной системы

В современной электроэнергетике техническое состояние оборудования всё чаще оценивается не по одному контрольному показателю, а по совокупности диагностических признаков. Особенно это относится к высоковольтным установкам, где качество электрической изоляции напрямую связано с безопасностью эксплуатации.

Трансформаторы, кабели, распределительные устройства, выключатели и другие элементы энергосистемы работают под воздействием электрического поля, температуры и механических нагрузок. Со временем свойства диэлектриков могут изменяться, поэтому задача специалистов заключается не только в обнаружении уже возникшего повреждения, но и в своевременном выявлении признаков деградации.

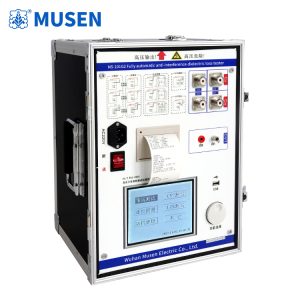

В этой системе Диэлектрический анализатор является инструментом для исследования электрических характеристик изоляционных материалов и изоляционных систем. Его применение особенно актуально в испытательных лабораториях, на предприятиях энергетики и в подразделениях, занимающихся технической диагностикой высоковольтного оборудования.

Какие процессы происходят с изоляцией во время эксплуатации

Электрическая изоляция не является неизменным элементом оборудования. В процессе эксплуатации на неё воздействуют нагрев, электрические поля, влажность, загрязнение, механические нагрузки и естественное старение материалов.

Для трансформатора состояние изоляции связано не только с твёрдыми диэлектриками, но и с изоляционным маслом. В кабельных системах большое значение имеют характеристики полимерной изоляции, соединительных муфт и оконцеваний. В распределительных устройствах контролируются изоляционные элементы и соединения.

Изменение диэлектрических свойств может проявляться постепенно. Поэтому регулярные измерения позволяют сравнивать результаты во времени и выявлять тенденции, которые требуют дополнительного инженерного анализа.

На чём основан диэлектрический анализ

Диэлектрические методы диагностики связаны с исследованием поведения изоляционного материала под воздействием электрического поля.

В зависимости от конкретной методики специалисты могут оценивать такие характеристики, как диэлектрические потери, ёмкостные параметры и другие электрические показатели объекта.

Практическая последовательность обычно включает:

1. подготовку оборудования и объекта контроля;
2. проверку измерительной цепи;
3. подключение исследуемой изоляционной системы;
4. проведение измерения в установленном режиме;
5. регистрацию результатов;
6. сравнение данных с предыдущими измерениями и установленными критериями.

Полученные значения рассматриваются с учётом конструкции объекта, условий эксплуатации и других диагностических данных.

Диэлектрический анализатор в диагностике трансформаторов

Силовые трансформаторы относятся к наиболее ответственным элементам энергетической инфраструктуры. Их отказ способен привести к ограничению электроснабжения значительной части потребителей, поэтому техническая диагностика проводится на различных этапах жизненного цикла оборудования.

При обследовании трансформатора специалисты могут одновременно применять несколько методов:

• измерение сопротивления изоляции;
• оценку диэлектрических характеристик;
• анализ состояния трансформаторного масла;
• испытания переменным напряжением;
• контроль частичных разрядов;
• проверку отдельных элементов высоковольтной изоляции.

Диэлектрический анализатор в такой системе позволяет получить данные о поведении изоляции при электрическом воздействии и дополнить результаты других испытаний.

Особенно полезен такой подход при сравнении результатов нескольких диагностических циклов. Если параметры постепенно изменяются, инженерная служба получает основание для более детального обследования оборудования.

Связь диэлектрических измерений с высоковольтными испытаниями

Диэлектрический анализ и испытание повышенным напряжением решают разные диагностические задачи, поэтому их не следует рассматривать как взаимозаменяемые процедуры.

Испытание переменным напряжением направлено прежде всего на проверку электрической прочности изоляционной системы в предусмотренном испытательном режиме. Диэлектрические измерения позволяют изучать электрические характеристики материала или объекта.

При комплексном обследовании эти методы могут дополнять друг друга.

Например, если после определённого периода эксплуатации характеристики изоляции начинают заметно изменяться, инженер может назначить дополнительные высоковольтные испытания или диагностику частичных разрядов. Такое сочетание помогает перейти от фиксации отклонения к поиску его возможной причины.

Контроль частичных разрядов как следующий уровень диагностики

Частичные разряды представляют собой локальные электрические процессы внутри или на поверхности изоляционной системы. Их появление может быть связано с неоднородностью материала, дефектами, воздушными включениями, повреждениями или другими локальными факторами.

Диэлектрические измерения сами по себе не заменяют специальную систему контроля частичных разрядов. Однако результаты исследования диэлектрических характеристик могут использоваться как часть общей диагностической картины.

При обследовании высоковольтного оборудования специалисты могут сопоставлять:

• диэлектрические параметры;
• результаты контроля частичных разрядов;
• данные испытаний переменным напряжением;
• состояние отдельных компонентов оборудования;
• историю предыдущих измерений.

Такой подход особенно важен для сложных объектов, где один диагностический показатель не позволяет сделать обоснованный вывод.

Применение при проверке кабельных линий

Современные системы передачи и распределения электроэнергии активно используют кабельные линии высокого напряжения. В отличие от отдельных аппаратов, кабель представляет собой протяжённую изоляционную систему, состояние которой зависит от качества самого кабеля, соединительных муфт, оконцеваний и условий прокладки.

При диагностике кабельной инфраструктуры применяются различные электрические методы. В зависимости от задачи могут выполняться испытания переменным напряжением, измерения изоляции и контроль частичных разрядов.

Диэлектрические исследования помогают специалистам оценивать электрические свойства изоляционной системы и выявлять изменения, которые требуют дальнейшего анализа.

Для электросетевых организаций это особенно актуально при обследовании действующих линий и при проверке новых участков перед вводом в эксплуатацию.

Роль диэлектрического анализа при обследовании GIS и коммутационного оборудования

Газоизолированные распределительные устройства и высоковольтные коммутационные аппараты предъявляют повышенные требования к качеству изоляции. В таких системах даже локальное нарушение состояния изоляционного элемента может иметь существенное значение для надёжности оборудования.

При технической диагностике специалисты используют комплекс методов, позволяющий оценивать состояние изоляционной системы с разных сторон.

Диэлектрические измерения могут дополняться контролем частичных разрядов, испытаниями электрической прочности и другими процедурами, предусмотренными программой обследования.

В результате инженер получает не отдельное число, а набор диагностических данных, который можно использовать для оценки текущего состояния оборудования.

Использование в испытательных лабораториях

Испытательные лаборатории работают с оборудованием, находящимся на разных стадиях жизненного цикла. Это могут быть новые изделия, оборудование после ремонта или объекты, длительное время находящиеся в эксплуатации.

Для лаборатории важно не только наличие измерительного оборудования, но и возможность организовать воспроизводимый процесс исследований.

Диэлектрический анализатор может применяться при:

Исследовании новых материалов

Производители электротехнической продукции анализируют поведение изоляционных материалов при различных электрических воздействиях.

Контроле готового оборудования

Перед вводом изделий в эксплуатацию проводятся испытания и измерения в соответствии с установленной программой.

Диагностике эксплуатируемых объектов

Полученные результаты сравниваются с историей измерений и другими данными технического состояния.

Такой подход востребован у производителей электрооборудования, испытательных центров, энергетических компаний и инженерных организаций.

Что даёт регулярное наблюдение за параметрами изоляции

Однократное измерение позволяет получить представление о состоянии объекта в конкретный момент. Однако для технической эксплуатации особенно ценны повторные исследования.

Если измерения выполняются регулярно и в сопоставимых условиях, специалисты могут отслеживать динамику характеристик. Изменение параметров во времени способно стать основанием для дополнительной диагностики.

Именно поэтому диэлектрический анализ следует рассматривать как элемент системы технического мониторинга, а не как изолированную лабораторную процедуру.

Для электросетевых компаний это создаёт возможность более рационально планировать обслуживание и уделять повышенное внимание оборудованию, демонстрирующему признаки изменения состояния.

Развитие цифровой диагностики электрической изоляции

Современная энергетика постепенно переходит к цифровому управлению техническим состоянием оборудования. Результаты лабораторных исследований становятся частью информационного массива, который используется для анализа состояния объектов.

В дальнейшем всё большее значение будут иметь автоматизированная регистрация результатов, хранение истории измерений и сопоставление данных разных диагностических методов.

Для диэлектрических исследований такой подход особенно полезен, поскольку значение отдельного измерения часто становится более информативным при сравнении с предыдущими результатами.

Заключение

Состояние электрической изоляции определяет надёжность работы большого количества высоковольтного оборудования — от трансформаторов до кабельных линий и распределительных устройств.

Диэлектрический анализатор позволяет получать данные о важных электрических характеристиках изоляционной системы и использовать их в составе комплексной диагностики. В сочетании с испытаниями переменным напряжением, контролем частичных разрядов, анализом масла и другими методами такие измерения помогают специалистам глубже оценивать техническое состояние оборудования.

Для испытательных лабораторий, производителей электротехнической продукции, энергетических компаний и организаций, обслуживающих системы передачи и распределения электроэнергии, диэлектрический анализ остаётся важной составляющей современной стратегии профилактической диагностики и управления надёжностью высоковольтной инфраструктуры.
