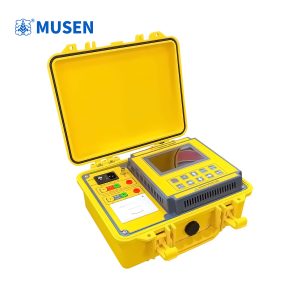

Прибор для измерения коэффициента трансформации: контроль параметров силовых трансформаторов

Силовой трансформатор должен обеспечивать предсказуемое преобразование электрического напряжения в течение всего периода эксплуатации. Соотношение между числом витков обмоток и соответствующими напряжениями является одним из базовых параметров, по которым можно оценивать правильность конструкции и состояние трансформатора. Изменение этого соотношения может быть связано с повреждением обмотки, ошибками соединения, неправильным положением переключающего устройства или другими техническими причинами.

Поэтому измерение коэффициента трансформации применяется при изготовлении, монтаже, приемочных испытаниях, ремонте и профилактической диагностике трансформаторного оборудования. Прибор для измерения коэффициента трансформации позволяет получить количественные данные, необходимые для проверки соответствия фактических параметров трансформатора установленным требованиям.

Что такое коэффициент трансформации

Коэффициент трансформации характеризует соотношение между параметрами первичной и вторичной обмоток трансформатора. В упрощенном представлении оно связано с отношением числа витков соответствующих обмоток и определяет, во сколько раз изменяется напряжение при передаче энергии через магнитную систему.

Для реального трансформатора измеряемое соотношение зависит от конструкции, схемы соединения обмоток и положения переключающего устройства. Поэтому при диагностике важно учитывать техническую документацию конкретного оборудования.

Проверка коэффициента трансформации дает возможность выявить отклонения, которые могут возникнуть вследствие производственных ошибок или изменений состояния трансформатора во время эксплуатации.

При этом один результат измерения не должен рассматриваться изолированно. Для технической оценки его целесообразно сопоставлять с паспортными данными, результатами предыдущих испытаний и другими диагностическими параметрами.

Когда проводится измерение

Контроль коэффициента трансформации может выполняться на разных этапах жизненного цикла оборудования.

На производстве измерение используется для проверки правильности выполнения обмоток и соединений. При монтаже оно помогает подтвердить соответствие установленного трансформатора проектным и техническим требованиям.

После ремонта необходимость такой проверки становится особенно очевидной. Если проводились работы с обмотками, переключающим устройством или внутренними соединениями, измерение позволяет убедиться, что восстановленная схема соответствует предусмотренной конструкции.

В процессе эксплуатации измерения могут входить в программу профилактического контроля. Сравнение результатов разных периодов позволяет обнаружить изменение параметров, которое требует дополнительного обследования.

Принцип работы измерительного оборудования

Современные измерительные устройства для проверки коэффициента трансформации работают по принципу подачи измерительного сигнала на одну из обмоток и одновременного определения соответствующего напряжения на другой. На основании полученных значений рассчитывается фактическое соотношение.

Однако практическое измерение трансформатора сложнее простой математической операции. Необходимо учитывать фазовые соотношения, группу соединения, количество фаз, положение переключателя ответвлений и схему подключения.

Поэтому Прибор для измерения коэффициента трансформации должен использоваться совместно с корректной методикой испытаний. Неправильно выбранная схема соединения способна привести к ошибочной интерпретации даже при технически исправной измерительной аппаратуре.

Контроль трехфазных трансформаторов

Для трехфазных силовых трансформаторов важно анализировать результаты по отдельным фазам. Сопоставление измеренных значений помогает выявлять отклонения, которые могут быть незаметны при оценке только одного общего параметра.

Перед измерением необходимо определить схему соединения обмоток и убедиться, что выбранный режим соответствует конструкции трансформатора. Особое внимание уделяется правильному подключению измерительных проводников.

Если одна фаза заметно отличается от остальных, специалисту следует провести дополнительную проверку. Возможными причинами могут быть проблемы в соединениях, ошибки переключения, особенности схемы или внутренние изменения в обмотке.

Сам факт расхождения еще не является доказательством конкретной неисправности. Причину необходимо устанавливать на основании комплекса диагностических данных.

Проверка переключателя ответвлений

Переключающее устройство позволяет изменять коэффициент трансформации в предусмотренном диапазоне. В зависимости от конструкции трансформатора операции могут выполняться при отключенном или находящемся под нагрузкой оборудовании.

При проверке коэффициента трансформации необходимо учитывать установленное положение переключателя. Для каждого предусмотренного положения ожидается соответствующее соотношение напряжений.

Последовательное измерение нескольких положений позволяет проверить, соответствует ли изменение коэффициента трансформации логике работы переключающего устройства.

Если на одном из положений возникает неожиданное отклонение, это может стать основанием для дополнительной проверки механической и электрической части переключателя.

Значение измерений после ремонта

После ремонта трансформатора контроль коэффициента трансформации является одним из способов проверки правильности восстановления оборудования.

Например, если ремонт затрагивал обмотки, соединения или переключающие элементы, необходимо подтвердить соответствие фактической схемы исходной конструкции.

Прибор для измерения коэффициента трансформации позволяет выполнить такую проверку без необходимости непосредственного доступа к отдельным внутренним элементам обмотки.

Полученные данные могут использоваться вместе с результатами измерения сопротивления обмоток постоянному току, проверки изоляции, анализа трансформаторного масла и других предусмотренных процедур.

Комплексная диагностика особенно важна потому, что различные методы позволяют оценивать разные стороны технического состояния трансформатора.

Как подготовить трансформатор к измерению

Перед проведением испытания необходимо соблюдать установленную процедуру подготовки оборудования.

Основные этапы могут включать:

1. отключение трансформатора от всех источников питания;
2. выполнение необходимых мероприятий по электробезопасности;
3. проверку отсутствия опасного остаточного напряжения;
4. определение схемы соединения обмоток;
5. проверку положения переключающего устройства;
6. подготовку измерительных кабелей;
7. надежное подключение прибора к соответствующим выводам;
8. выполнение измерения;
9. регистрацию результатов;
10. сравнение полученных данных с эталонными или предыдущими значениями.

Конкретная последовательность зависит от типа трансформатора и применяемой методики. При работе с высоковольтным оборудованием приоритетом всегда остаются требования безопасности и инструкции производителя.

Почему важна регистрация результатов

Для эксплуатационной диагностики значение имеет не только сам результат, но и возможность сравнивать его с историческими данными.

Если измерения проводятся после каждого ремонта или через определенные интервалы, предприятие постепенно формирует историю состояния трансформатора. Это позволяет отслеживать изменения и выявлять отклонения от ранее полученных результатов.

Цифровая регистрация значительно упрощает такую работу. Результаты разных положений переключателя и фаз могут сохраняться в едином наборе данных, что снижает риск ошибок при ручном переносе показаний.

При этом автоматическое сохранение результатов не заменяет инженерный анализ. Специалист должен учитывать условия каждого измерения и особенности конкретного оборудования.

Связь коэффициента трансформации с диагностикой обмоток

Изменение коэффициента трансформации может иметь разные причины. Среди них рассматриваются ошибки соединения, неправильное положение переключателя и возможные изменения электрической структуры обмоток.

Поэтому при обнаружении отклонения важно не ограничиваться повторным измерением. Следующим этапом может стать проверка сопротивления обмоток, анализ состояния переключающего устройства и другие испытания, предусмотренные программой диагностики.

Особенно полезно сопоставлять результаты нескольких методов. Если различные измерения указывают на один и тот же участок оборудования, специалист получает более обоснованную основу для дальнейшего технического решения.

Такой подход снижает вероятность преждевременного ремонта исправного оборудования или, наоборот, пропуска развивающегося дефекта.

Применение в производстве трансформаторов

На заводском этапе измерение коэффициента трансформации связано прежде всего с контролем правильности изготовления и сборки.

Трансформатор представляет собой сложную электромагнитную систему, где большое количество элементов должно соответствовать расчетной схеме. Ошибка в числе витков, соединении обмоток или переключающем механизме может повлиять на конечный результат.

Проверка фактического коэффициента трансформации позволяет получить объективный измерительный параметр до передачи оборудования заказчику.

Для производителей это также часть системы контроля качества, в которой электрические измерения дополняются визуальной проверкой, испытанием изоляции и другими процедурами.

Применение на подстанциях и в энергетических компаниях

В условиях эксплуатации трансформаторы подвергаются электрическим, тепловым и механическим воздействиям. Поэтому их состояние необходимо периодически оценивать с использованием различных диагностических методов.

Измерение коэффициента трансформации может применяться при плановых обследованиях, после ремонта, при вводе нового оборудования и в случаях, когда возникают подозрения на изменение параметров трансформатора.

Для технического персонала особенно полезно наличие исходных данных. Результат нового испытания можно сравнить с показателями, полученными после ввода оборудования в эксплуатацию или во время предыдущего обслуживания.

Таким образом, измерение становится частью системы накопления диагностической информации.

Что учитывать при выборе прибора

При выборе измерительного оборудования следует учитывать тип трансформаторов, с которыми предстоит работать, количество фаз, возможные схемы соединения и необходимость проверки переключателя ответвлений.

Также важны удобство подключения, возможность автоматической обработки результатов и сохранения данных, а также соответствие оборудования применяемым методикам испытаний.

Не стоит выбирать прибор исключительно по количеству дополнительных функций. Гораздо важнее, чтобы он обеспечивал надежное выполнение тех измерительных процедур, которые реально используются лабораторией или эксплуатационной организацией.

Для предприятия с большим количеством трансформаторов дополнительным преимуществом становится возможность стандартизировать процедуру измерений и сохранять результаты для последующего анализа.

Место метода в комплексной диагностике

Коэффициент трансформации является только одним из параметров, характеризующих состояние трансформатора. Для полноценной диагностики необходимо учитывать также сопротивление обмоток, состояние изоляции, характеристики масла, результаты проверки переключающего устройства и другие доступные данные.

Именно сочетание нескольких методов позволяет перейти от простого обнаружения отклонения к поиску его возможной причины.

Например, изменение коэффициента трансформации вместе с отклонением сопротивления обмотки может потребовать более глубокого обследования. Если же результат остается стабильным в течение длительного времени и другие параметры также находятся в нормальном состоянии, оснований для вывода о серьезном изменении состояния оборудования значительно меньше.

Перспективы автоматизированной диагностики

Развитие цифровых испытательных систем постепенно меняет подход к обслуживанию трансформаторов. Измерительные приборы могут становиться частью единого комплекса, в котором результаты разных испытаний сохраняются и анализируются совместно.

В будущем ценность будет представлять не только автоматическое получение отдельных параметров, но и формирование полной истории оборудования. На основании накопленных данных специалисты смогут быстрее замечать отклонения и определять необходимость дополнительных проверок.

При этом автоматизация должна опираться на корректные исходные измерения и стандартизированные процедуры. Даже современное программное обеспечение не сможет компенсировать неправильное подключение или ошибочную схему испытания.

Таким образом, Прибор для измерения коэффициента трансформации является важным инструментом контроля силовых трансформаторов на этапах производства, монтажа, ремонта и эксплуатации. Регулярное измерение в сочетании с другими методами диагностики помогает контролировать соответствие фактических параметров конструкции, отслеживать изменения состояния обмоток и получать объективные данные для принятия технических решений.
