Тестер сопротивления трехфазных цепей: контроль электрических соединений и диагностика оборудования

Надежность трехфазных электрических систем во многом определяется состоянием токоведущих соединений. Даже небольшое увеличение переходного сопротивления в контакте способно привести к локальному нагреву, дополнительным потерям энергии и постепенному ухудшению состояния соединения. Поэтому измерение сопротивления является важной частью приемочных, профилактических и ремонтных работ на электроэнергетическом оборудовании.

Особенно актуальна эта задача при обслуживании распределительных устройств, коммутационной аппаратуры, трансформаторов, шинных систем и других элементов электрических сетей. В таких условиях Тестер сопротивления трехфазных цепей применяется для получения измерительных данных, позволяющих оценивать состояние отдельных электрических цепей и соединений.

Зачем измерять сопротивление трехфазных цепей

В исправной трехфазной системе параметры отдельных фаз должны находиться в пределах, соответствующих конструкции оборудования и условиям конкретного измерения. Существенное отличие между фазами может указывать на проблему, требующую дополнительного обследования.

Причина изменения сопротивления может находиться непосредственно в контактном соединении. Окисление поверхности, недостаточное усилие затяжки, загрязнение, механическое повреждение или нарушение состояния контактной пары способны увеличить сопротивление переходного участка.

При прохождении рабочего тока такой участок нагревается. Повышенная температура, в свою очередь, может ускорить дальнейшее ухудшение контактного соединения. Таким образом, небольшой дефект способен постепенно превратиться в более серьезную эксплуатационную проблему.

Регулярное измерение позволяет обнаружить подобные изменения до возникновения явных признаков неисправности.

Принцип измерения низких сопротивлений

Измерение сопротивления силовых цепей отличается от обычного измерения сопротивления бытовых электрических компонентов. Значения сопротивления контактных соединений и токоведущих элементов могут быть очень небольшими, поэтому на результат способны влиять сопротивление измерительных проводов и качество контакта измерительной схемы.

Для получения более достоверного результата применяются специальные схемы подключения и методы компенсации влияния соединительных проводников. В зависимости от конструкции прибора измерительный ток пропускается через исследуемую цепь, после чего определяется падение напряжения и рассчитывается сопротивление.

При этом важны стабильность измерительного тока, качество подключения и правильное расположение измерительных выводов.

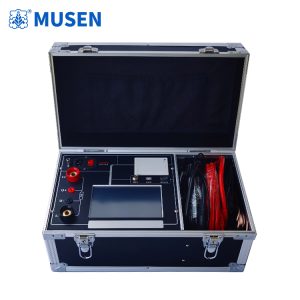

Тестер сопротивления трехфазных цепей предназначен для решения именно таких задач, когда необходимо оценить электрическое сопротивление фазовых цепей и выявить возможные отклонения между ними.

Контроль коммутационного оборудования

Одной из важных областей применения является обслуживание высоковольтных выключателей и другой коммутационной аппаратуры.

Контактная система выключателя должна обеспечивать надежное прохождение рабочего тока в замкнутом положении. Если контактное сопротивление увеличивается, при эксплуатации может возникать дополнительный нагрев.

После ремонта или технического обслуживания измерение сопротивления позволяет проверить качество выполненных работ. Оно также может использоваться при плановых профилактических испытаниях для сравнения текущего состояния оборудования с предыдущими результатами.

Особое внимание уделяется сопоставлению результатов трех фаз. Само по себе небольшое значение сопротивления еще не дает полной информации о техническом состоянии. Важна его стабильность и соответствие требованиям конкретного типа оборудования и применяемой методики.

Измерения на шинах и силовых соединениях

Шинные системы используются для распределения электрической энергии между различными элементами подстанций и распределительных устройств. В местах соединения шин возникают контактные переходы, состояние которых необходимо контролировать.

После монтажа нового оборудования измерение сопротивления помогает проверить качество соединений. После ремонта аналогичная процедура позволяет убедиться, что контактные поверхности и крепежные элементы установлены надлежащим образом.

Если в одной из фаз обнаруживается заметное отличие от других, это является поводом для дополнительной проверки. Специалист может осмотреть соединение, проверить момент затяжки, состояние контактных поверхностей и другие конструктивные элементы.

Таким образом, измерение сопротивления становится не конечным диагнозом, а инструментом поиска потенциальной причины неисправности.

Значение при техническом обслуживании трансформаторов

Трансформаторы содержат большое количество электрических соединений, включая выводы обмоток, переключающие устройства и внутренние токоведущие элементы. В зависимости от конструкции оборудования требования к измерениям и интерпретации результатов различаются.

При проведении диагностических работ сопротивление может измеряться в различных режимах, предусмотренных технической документацией и методикой испытаний. Полученные данные сопоставляются с результатами предыдущих проверок.

Особенно полезна динамика измерений. Если параметр постепенно изменяется от одного технического обслуживания к другому, специалист получает дополнительный признак для оценки состояния оборудования.

При этом нельзя автоматически считать любое изменение сопротивления признаком повреждения. На результат могут влиять температура, схема подключения, состояние оборудования и условия конкретного испытания.

Трехфазное измерение и сравнение результатов

Для трехфазного оборудования важно оценивать не только абсолютные значения, но и взаимное соотношение параметров фаз.

При корректно выполненном измерении специалист получает набор данных, который можно использовать для анализа симметрии электрической цепи. Существенное расхождение может стать основанием для дополнительного обследования соответствующей фазы.

Практически полезно формировать историю измерений. Например, результаты после ввода оборудования в эксплуатацию могут использоваться как исходная точка для последующих профилактических проверок.

Такой подход позволяет перейти от разового измерения к мониторингу изменения состояния электрических соединений.

Правильная подготовка к испытанию

Достоверность измерения зависит не только от возможностей прибора. Большое значение имеет подготовка оборудования.

Перед началом работы необходимо:

1. отключить исследуемую цепь от источников питания;
2. обеспечить необходимые меры электробезопасности;
3. проверить отсутствие остаточного напряжения;
4. подготовить измерительные выводы;
5. очистить контактные поверхности при необходимости;
6. проверить надежность подключения измерительных проводников;
7. выбрать соответствующую схему измерения;
8. выполнить измерение в установленном режиме;
9. зафиксировать результаты каждой фазы.

Особенно важно соблюдать требования безопасности при работе с высоковольтными установками. Измерения должны проводиться только на оборудовании, подготовленном в соответствии с правилами эксплуатации и принятой организацией процедурой допуска.

Почему качество контакта измерительных проводников важно

При измерении низких сопротивлений неправильное подключение способно заметно повлиять на результат. Дополнительное сопротивление соединительного кабеля, загрязненный контакт или недостаточно надежное соединение создают условия для получения недостоверных данных.

Поэтому перед началом серии измерений следует проверить состояние измерительной оснастки. Если один и тот же прибор используется для большого количества объектов, необходимо поддерживать соединительные элементы в исправном и чистом состоянии.

Тестер сопротивления трехфазных цепей наиболее полезен в тех случаях, когда измерительная процедура стандартизирована, а результаты разных фаз и разных периодов можно корректно сопоставлять.

Применение после ремонта

После капитального ремонта коммутационной аппаратуры или распределительного устройства необходимо проверить не только механическую работоспособность оборудования, но и электрические характеристики восстановленных соединений.

Измерение сопротивления может применяться как один из этапов комплексной проверки. Оно помогает обнаружить проблемы в контактных соединениях, которые не всегда заметны при визуальном осмотре.

Если ремонт затрагивал несколько фаз, результаты необходимо оценивать в комплексе. Сравнение фаз позволяет быстрее обратить внимание на потенциально проблемный участок.

Одновременно следует учитывать, что конкретный перечень испытаний после ремонта определяется типом оборудования и требованиями соответствующей технической документации.

Роль измерений в профилактической диагностике

Профилактические измерения особенно ценны тогда, когда они выполняются регулярно. Однократное значение показывает состояние цепи в определенный момент, а серия измерений позволяет увидеть тенденцию.

Например, постепенное увеличение сопротивления контактного соединения может стать сигналом для дополнительной проверки до того, как дефект проявится в виде перегрева или отказа.

Такой подход соответствует общей концепции технического обслуживания по фактическому состоянию. Решение о вмешательстве принимается с учетом совокупности диагностических признаков, а не только календарного срока эксплуатации.

Для энергетических предприятий это позволяет более рационально планировать ремонтные работы и уделять внимание оборудованию, по которому появляются признаки изменения состояния.

Автоматизация регистрации результатов

Современные измерительные комплексы постепенно переходят от простой фиксации показаний оператором к цифровой регистрации данных. Для технического персонала это дает возможность формировать электронную историю оборудования.

В базу могут заноситься результаты измерений каждой фазы, дата проверки, информация об объекте, условия проведения испытания и дополнительные комментарии специалиста.

Наличие истории особенно полезно при повторных измерениях. Вместо анализа одного результата специалист получает возможность сопоставить несколько периодов эксплуатации и определить направление изменения параметров.

При этом автоматизация регистрации не заменяет инженерную интерпретацию. Окончательная оценка должна учитывать конструкцию оборудования, режим эксплуатации и методику проведения испытаний.

Использование в энергетической инфраструктуре

Измерение сопротивления трехфазных цепей актуально на электростанциях, подстанциях, промышленных предприятиях и объектах распределения электроэнергии. Оно может использоваться при вводе нового оборудования, плановом обслуживании, ремонте и поиске причин ненормального нагрева соединений.

Особенно важно применять одинаковый и воспроизводимый порядок измерений. Если условия проведения процедуры существенно отличаются, прямое сравнение результатов может привести к неправильным выводам.

Поэтому предприятиям целесообразно формировать внутренние процедуры измерений с учетом типа оборудования, используемой аппаратуры и требований действующих нормативных документов.

Что учитывать при выборе измерительного оборудования

При выборе прибора необходимо учитывать не только заявленный диапазон сопротивлений. Для практической работы важны возможности подключения, стабильность измерительного режима, удобство фиксации результатов и соответствие конкретным задачам предприятия.

Следует заранее определить, какие объекты будут проверяться: выключатели, шины, кабельные соединения, контакторы, трансформаторы или другие элементы трехфазных систем.

Также важно понимать, какие измерения требуются после монтажа и ремонта, а какие — в рамках периодической диагностики. Это позволяет подобрать оборудование без избыточных функций, которые не используются в реальной работе.

Перспективы диагностики электрических соединений

Развитие систем технической диагностики идет в направлении комплексного анализа. Сопротивление электрической цепи может рассматриваться вместе с температурными данными, результатами визуального контроля, электрическими испытаниями и историей обслуживания.

Такой подход помогает перейти от поиска уже возникших неисправностей к раннему выявлению тенденций ухудшения состояния.

Тестер сопротивления трехфазных цепей в этом процессе остается специализированным инструментом, который предоставляет количественные данные о состоянии токоведущих цепей и соединений. Его практическая ценность особенно высока при регулярных измерениях, корректной подготовке оборудования и сопоставлении результатов между фазами.

В конечном итоге измерение сопротивления следует рассматривать как один из элементов общей системы контроля надежности электрооборудования. При грамотной организации испытаний оно помогает выявлять потенциально проблемные соединения, контролировать качество ремонта и получать объективные данные для планирования дальнейшего технического обслуживания.
