С чего начинать выбор оборудования?

Тестер диэлектрических потерь (тангенс угла диэлектрических потерь) на очень низких частотах (VLF) выбирают по параметрам кабельной системы, цели испытания и требуемому выходному напряжению. Правильный подбор помогает избежать несовместимости оборудования с ёмкостной нагрузкой и обеспечивает соответствие выбранной методике.

Система MSVIF-101G рассчитана на испытания VLF с частотой 0,1 Гц. Доступны исполнения на 34, 40, 45, 65, 80 и 90 кВ. Требуемое исполнение определяется проектом и характеристиками испытываемого кабеля.

Как учитывать условия эксплуатации кабеля?

Для кабелей среднего напряжения необходимо учитывать материал изоляции, срок службы, длину линии, наличие муфт и концевых заделок, историю отказов и условия окружающей среды.

При обследовании старых кабелей особое значение имеют результаты предыдущих испытаний и признаки изменения диэлектрических свойств. Если задача заключается в подтверждении электрической прочности, требуется соответствующая процедура испытания выдерживаемым напряжением. Если нужно оценить состояние изоляции, полезно измерение tan delta.

Как выбрать выходное напряжение?

Доступные конфигурации оборудования включают 34, 40, 45, 65, 80 и 90 кВ. Эти значения характеризуют исполнения прибора и не являются универсальными испытательными напряжениями для кабелей определённого класса.

Перед выбором следует уточнить, указано ли в спецификации пиковое или действующее значение напряжения, какую ёмкостную нагрузку поддерживает прибор и какие формы испытательного сигнала доступны.

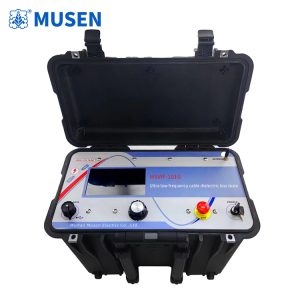

Тестер диэлектрических потерь (тангенс угла диэлектрических потерь) на очень низких частотах (VLF)

Какие функции нужны специалисту?

Комплект для измерения диэлектрических потерь на VLF должен соответствовать задачам конкретной лаборатории или выездной бригады. Для MSVIF-101G предусмотрены измерение tan delta, испытание выдерживаемым напряжением, измерение тока утечки, ручная и автоматическая регулировка частоты, а также регистрация результатов во внутренней памяти.

Также предусмотрены экспорт данных через USB и обновление программного обеспечения через USB. Испытание оболочки кабеля поддерживается при напряжении до 10 кВ в рамках соответствующей конфигурации и процедуры.

Дополнительная функция измерения частичных разрядов может быть доступна по заказу. Перед покупкой следует выяснить, какие датчики, измерительные каналы и программные средства входят в комплект.

Как избежать ошибок при заказе?

Не следует выбирать оборудование только по максимальному выходному напряжению или рекламному описанию. Необходимо запросить техническую спецификацию, допустимую ёмкость нагрузки, диапазон измерений tan delta, погрешность, сведения о калибровке и перечень принадлежностей.

Тестер коэффициента рассеяния на VLF должен обеспечивать требуемую измерительную функцию, а тестер выдерживаемого напряжения и диэлектрических потерь на VLF — соответствовать всей предполагаемой программе испытаний.

Часто задаваемые вопросы

Вопрос: Подходит ли частота 0,1 Гц для полевых испытаний кабелей?

Ответ: Частота 0,1 Гц относится к диапазону VLF. Применимость конкретного режима определяется выбранной методикой, кабелем и характеристиками прибора.

Вопрос: Как выбрать исполнение между 34 и 90 кВ?

Ответ: Необходимо определить требуемое выходное напряжение по программе испытаний, проверить определение номинала и сопоставить его с ёмкостью кабеля.

Вопрос: Можно ли добавить диагностику частичных разрядов?

Ответ: Такая функция может предлагаться опционально. Состав оборудования необходимо подтвердить у поставщика.

Международные нормативные документы

• IEEE Std 400.2-2024 — полевые испытания экранированных кабельных систем напряжением VLF менее 1 Гц: https://standards.ieee.org/ieee/400.2/618/
• IEEE Std 400.3-2022 — диагностика частичных разрядов в экранированных силовых кабельных системах: https://standards.ieee.org/ieee/400.3/5316/
• IEC 60270:2025 — измерение частичных разрядов методом измерения кажущегося заряда: https://webstore.iec.ch/en/publication/65087

Техническая проверка: параметры комплектации необходимо подтвердить по документации производителя.
