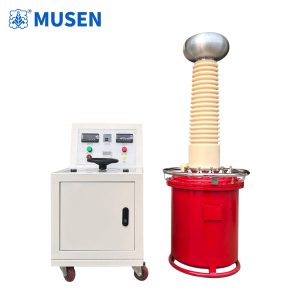

Испытательный трансформатор с газовой изоляцией: применение в современных системах высоковольтных испытаний

Компактные решения для испытаний высокого напряжения

Развитие энергетической инфраструктуры сопровождается повышением требований к качеству изоляции, надёжности коммутационного оборудования и безопасности испытательных работ. При вводе новых электроустановок в эксплуатацию, проверке силовых трансформаторов и обслуживании распределительных сетей необходимо создавать контролируемые высоковольтные воздействия, позволяющие оценивать электрическую прочность оборудования и выявлять потенциальные дефекты.

В таких условиях особое значение приобретает испытательный трансформатор с газовой изоляцией, конструкция которого предусматривает использование газовой среды в качестве изоляционного элемента. Подобные решения представляют интерес для высоковольтных лабораторий, энергетических предприятий, производителей электротехнического оборудования и организаций, выполняющих пусконаладочные работы.

Газовая изоляция позволяет создавать электрическую прочность между токоведущими элементами и заземлёнными конструктивными частями без использования исключительно жидкой или твёрдой изоляционной среды. Конкретные преимущества зависят от применяемого газа, конструкции корпуса, уровня напряжения и особенностей системы охлаждения. При этом выбор оборудования должен основываться на реальных испытательных задачах, требованиях безопасности и характеристиках подключаемой нагрузки.

Как устроен трансформатор с газовой изоляцией

Основное назначение испытательного трансформатора заключается в преобразовании электрической энергии в высоковольтное напряжение, необходимое для проведения предусмотренных испытаний. В зависимости от конструкции устройство может применяться в составе стационарного лабораторного комплекса или специализированной мобильной установки.

В традиционных конструкциях для электрической изоляции широко используются жидкие диэлектрики и твёрдые изоляционные материалы. В газоизолированных исполнениях значительную роль играет газовая среда, окружающая определённые токоведущие элементы внутри корпуса. Она обеспечивает электрическую прочность промежутков между проводниками и заземлёнными частями при заданных условиях эксплуатации.

Важными элементами оборудования являются магнитопровод, первичная и вторичная обмотки, высоковольтные выводы, изоляционная система, корпус и предусмотренные конструкцией средства контроля. Конкретная компоновка определяется техническим исполнением изделия.

Работа трансформатора основана на электромагнитной индукции. При подаче напряжения на первичную обмотку в магнитопроводе формируется переменный магнитный поток, который индуцирует напряжение во вторичной обмотке. Соотношение напряжений определяется числом витков обмоток и условиями работы устройства.

Газовая изоляция при этом выполняет самостоятельную функцию: она обеспечивает электрическую прочность изоляционных промежутков и помогает предотвратить пробой между элементами, находящимися под различными потенциалами. Надёжность такой системы зависит от свойств газа, давления, геометрии электродов, качества поверхностей и равномерности распределения электрического поля.

Почему газовая изоляция востребована в высоковольтной технике

При проектировании испытательных установок инженеры должны учитывать несколько факторов: требуемое напряжение, электрическую нагрузку, условия размещения, доступность обслуживания и требования к безопасности. Газоизолированные конструкции могут быть полезны там, где необходимо обеспечить определённую компоновку высоковольтного оборудования и контролировать состояние изоляционной среды.

Особенности изоляционной системы

Газ обладает определёнными диэлектрическими свойствами, которые зависят от химического состава, давления, температуры и конфигурации электрического поля. При правильно рассчитанной конструкции газовая среда позволяет обеспечивать электрическую прочность изоляционных промежутков.

Однако газовая изоляция предъявляет требования к герметичности корпуса и контролю параметров среды. Изменение давления, утечки или загрязнение могут повлиять на электрические характеристики оборудования. Поэтому при эксплуатации необходимо соблюдать регламент изготовителя и контролировать состояние предусмотренных конструкцией систем.

При выборе оборудования важно учитывать не только номинальное напряжение, но и условия окружающей среды, особенности монтажа, требования к техническому обслуживанию и порядок обращения с используемым газом.

Компоновка и эксплуатация

Для высоковольтных лабораторий имеет значение рациональное использование площади, удобство размещения оборудования и возможность интеграции трансформатора в существующую испытательную схему.

Газоизолированная конструкция может обеспечивать подходящее решение для определённых компоновок, однако фактические габариты и эксплуатационные преимущества зависят от конкретной модели. Поэтому нельзя делать вывод о компактности, массе или удобстве транспортировки исключительно на основании типа изоляции.

При проектировании испытательного рабочего места также необходимо учитывать расстояния до заземлённых конструкций, требования к ограждению зоны высокого напряжения и возможность безопасного подключения измерительных средств.

Применение при испытаниях электрической изоляции

Одной из основных областей использования испытательных трансформаторов является создание напряжения для проверки электрической прочности изоляции. Такие испытания необходимы при производственном контроле, пусконаладочных работах и техническом обслуживании электрооборудования.

Высоковольтные испытания силовых трансформаторов

Силовые трансформаторы относятся к наиболее ответственным элементам энергетической инфраструктуры. Состояние их изоляции влияет на надёжность электроснабжения, безопасность эксплуатации и продолжительность межремонтного периода.

В зависимости от конструкции оборудования и программы испытаний могут проводиться проверки изоляции повышенным напряжением, измерение сопротивления изоляции и другие электрические исследования. Испытательный трансформатор используется в тех схемах, где его характеристики соответствуют требуемому режиму и параметрам нагрузки.

При этом следует различать испытания изоляции самого силового трансформатора и проверку отдельных его характеристик. Не все диагностические процедуры требуют подачи высокого напряжения, а некоторые методы предполагают применение специализированных измерительных систем.

Проверка кабельных линий

Силовые кабели среднего и высокого напряжения подвергаются электрическим и тепловым нагрузкам на протяжении всего срока эксплуатации. Дефекты могут возникать при производстве, транспортировке, прокладке, монтаже муфт и оконцеваний.

Испытание кабельной изоляции повышенным напряжением позволяет оценивать её способность выдерживать предусмотренное электрическое воздействие. Однако для протяжённых кабелей необходимо учитывать значительную ёмкостную нагрузку. В таких случаях обычный испытательный трансформатор может оказаться неподходящим без соответствующей системы компенсации реактивной мощности.

Для некоторых кабельных испытаний предпочтительны специализированные резонансные установки или другие решения, предусмотренные применимой методикой. Поэтому пригодность конкретного трансформатора определяется не только уровнем выходного напряжения, но и допустимой нагрузкой, продолжительностью работы и требованиями к испытательному сигналу.

Испытания коммутационного оборудования

Выключатели, разъединители, распределительные устройства и другие элементы высоковольтных систем должны соответствовать требованиям электрической прочности изоляции. Испытательные трансформаторы могут использоваться в лабораторных и производственных схемах проверки таких изделий, если их параметры соответствуют установленной программе.

При обследовании газоизолированных распределительных устройств GIS необходимо учитывать особенности конструкции, состояние изоляционных промежутков и требования изготовителя. Испытательная схема должна обеспечивать необходимые условия проверки без превышения допустимых воздействий на оборудование.

Связь с диагностикой частичных разрядов

Частичные разряды представляют собой локальные электрические разряды в изоляционной системе, которые не приводят к полному перекрытию изоляционного промежутка, но способны постепенно ухудшать свойства диэлектрика. Они могут возникать в газовых включениях, вблизи неоднородностей изоляции или в областях с повышенной напряжённостью электрического поля.

При испытаниях высоковольтного оборудования контроль частичных разрядов помогает получать дополнительную информацию о состоянии изоляции. Для регистрации таких явлений применяются специализированные измерительные системы, которые фиксируют соответствующие электрические сигналы и позволяют оценивать параметры разрядной активности.

Испытательный трансформатор может служить источником высокого напряжения в схеме измерения частичных разрядов, если его характеристики и конструкция соответствуют требованиям испытания. При этом сам трансформатор не следует автоматически считать прибором обнаружения разрядов: для регистрации необходимы соответствующие датчики, измерительные каналы и средства обработки данных.

При проведении подобных работ учитывают собственный уровень помех испытательной установки, особенности заземления и конфигурацию измерительной схемы. Эти факторы имеют принципиальное значение для достоверного определения сигналов, связанных с частичными разрядами в испытуемом объекте.

Практический пример организации высоковольтного испытания

Предположим, что электротехническое предприятие готовит новую партию высоковольтных изоляторов к приёмочным испытаниям. Перед началом работ инженер изучает техническую документацию, определяет требуемый режим проверки и выбирает испытательную схему.

Сначала проверяют состояние изоляторов, маркировку и соответствие изделий установленным требованиям. Затем формируют рабочее место, подключают испытательный трансформатор, измерительные средства и необходимые элементы защиты.

После проверки соединений и заземления напряжение повышают в соответствии с утверждённой методикой. В процессе испытания контролируют выходное напряжение, продолжительность воздействия и наличие признаков ненормального режима. При возникновении недопустимых отклонений испытание прекращают в предусмотренном порядке.

По завершении процедуры напряжение снимают, выполняют необходимые меры по разряду и заземлению испытуемого объекта, после чего оформляют протокол. В нём фиксируют условия испытания, применённую методику и результаты измерений.

Если программа предусматривает контроль частичных разрядов, измерительную схему дополняют соответствующими средствами регистрации. Такой подход позволяет разделить задачи проверки электрической прочности и диагностики локальных дефектов, не смешивая результаты различных методов.

Описанная последовательность является общим примером организации работ. Реальная программа зависит от типа изделия, нормативных требований и технических характеристик используемого оборудования.

Критерии выбора испытательного трансформатора

Выбор оборудования должен основываться на параметрах объектов, которые предстоит испытывать, и условиях работы лаборатории. Даже при одинаковом номинальном напряжении разные трансформаторы могут существенно различаться по допустимой нагрузке, продолжительности работы и конструктивным особенностям.

При подготовке технического задания необходимо учитывать:

• номинальное и требуемое испытательное напряжение;
• допустимый ток и мощность при предусмотренном режиме работы;
• характер нагрузки и возможность подключения ёмкостных объектов;
• требования к форме и частоте испытательного напряжения;
• конструкцию изоляционной системы и условия эксплуатации;
• наличие измерительных каналов, защитных устройств и средств управления в составе комплекса;
• требования к техническому обслуживанию и документации;
• условия транспортировки, размещения и подключения на объекте.

Для высоковольтных лабораторий также важно оценить совместимость трансформатора с существующими системами измерения, средствами контроля частичных разрядов и защитной инфраструктурой.

Энергетическим компаниям, производителям электротехнического оборудования, испытательным организациям, инженерным подрядчикам и международным закупочным подразделениям целесообразно заранее согласовывать технические требования с изготовителем. Это помогает определить подходящую конфигурацию без предположений о функциях, которые могут отсутствовать в конкретной модели.

Безопасность эксплуатации и контроль состояния газовой изоляции

Работа с высоким напряжением требует соблюдения установленных правил электробезопасности. Испытательное оборудование должно размещаться в специально организованной зоне, а доступ к токоведущим элементам необходимо ограничивать в соответствии с требованиями к конкретной установке.

Перед началом испытаний проверяют заземление, состояние соединительных проводников, исправность защитных устройств и готовность системы аварийного отключения. Переключения выполняют только после выполнения необходимых мер безопасности.

Для газоизолированного оборудования дополнительно важен контроль состояния изоляционной среды. Если конструкция предусматривает герметичный корпус и контроль давления, необходимо соблюдать установленные изготовителем процедуры проверки герметичности и технического обслуживания.

Требования к обращению с газом зависят от его состава. Если используется элегаз или другая газовая среда со специальными требованиями к обращению, необходимо учитывать экологические ограничения, правила сбора, хранения и утилизации, а также меры защиты персонала.

Своевременное обслуживание помогает поддерживать стабильность изоляционных характеристик и уменьшает риск возникновения неисправностей, связанных с нарушением герметичности или ухудшением состояния конструктивных элементов.

Перспективы развития высоковольтных испытательных технологий

Энергетическая отрасль постепенно переходит к более комплексному подходу к оценке технического состояния оборудования. Помимо традиционных испытаний электрической прочности, возрастает значение автоматизированного сбора измерений, цифровой регистрации результатов и объединения диагностических данных.

В испытательных лабораториях востребованы решения, позволяющие стандартизировать процедуры, уменьшать количество ручных операций и обеспечивать воспроизводимость результатов. Для эксплуатационных организаций важны удобство ведения документации и возможность сопоставлять данные, полученные при различных обследованиях.

Газоизолированные конструкции остаются одним из направлений развития высоковольтной техники, однако их применение должно оцениваться с учётом свойств конкретной изоляционной среды, экологических требований и условий эксплуатации. Одновременно совершенствуются альтернативные изоляционные решения, что расширяет возможности проектирования испытательных систем.

Для производителей оборудования и инженерных организаций ключевой задачей остаётся правильное согласование характеристик источника высокого напряжения с требованиями испытуемого объекта. Такой подход позволяет обеспечить необходимый режим испытания без необоснованного усложнения оборудования.

Заключение

Испытательные трансформаторы являются важной частью инфраструктуры высоковольтных лабораторий, производственных предприятий и организаций, обслуживающих энергетические объекты. Они обеспечивают создание напряжения для предусмотренных испытаний электрической прочности изоляции и могут применяться при проверке силовых трансформаторов, кабельных линий, изоляторов и коммутационного оборудования.

Испытательный трансформатор с газовой изоляцией представляет собой специализированное техническое решение, в котором газовая среда используется для обеспечения электрической прочности изоляционной системы. Практическая целесообразность такой конструкции определяется характеристиками оборудования, требованиями к испытательному режиму и условиями эксплуатации.

При выборе установки необходимо учитывать не только выходное напряжение, но и допустимую нагрузку, совместимость с измерительными системами, требования к обслуживанию и особенности безопасной работы. Комплексный подход к проектированию испытательной схемы и организации контроля помогает повысить достоверность результатов, обеспечить качество высоковольтных испытаний и поддерживать надёжность современной электроэнергетической инфраструктуры.
