Тестер деформации обмоток трансформатора (SFRA): диагностика механических повреждений силового оборудования

Почему механическое состояние обмоток имеет значение для энергетики

Надёжность силового трансформатора зависит не только от состояния изоляции и характеристик трансформаторного масла, но и от сохранения первоначальной геометрии обмоток. Во время транспортировки, коротких замыканий, аварийных перегрузок и других механических воздействий внутри активной части могут возникать смещения проводников, деформация обмоток и изменения положения отдельных элементов конструкции. Подобные дефекты не всегда сопровождаются немедленным отказом оборудования, однако способны увеличить риск дальнейшего повреждения изоляции и нарушения нормальной работы трансформатора.

Для выявления таких изменений применяется частотный анализ характеристик обмоток — SFRA (Sweep Frequency Response Analysis). Метод основан на исследовании частотной зависимости электрического отклика трансформатора и сравнении полученных характеристик с исходными или сопоставимыми результатами измерений.

Тестер деформации обмоток трансформатора (SFRA) используется для оценки механической целостности активной части без необходимости разбирать бак и извлекать обмотки. Это делает метод особенно полезным при обследовании крупных силовых трансформаторов на подстанциях, в энергетических компаниях и на промышленных объектах, где демонтаж оборудования связан со значительными затратами времени и ресурсов.

Физические основы метода SFRA

Обмотки трансформатора представляют собой сложную электрическую систему с распределёнными индуктивностями, ёмкостями и сопротивлениями. Их взаимное расположение, конструкция магнитопровода, геометрия проводников и состояние соединений определяют частотную характеристику устройства.

При проведении SFRA на обмотку подают низкоэнергетический сигнал в заданном диапазоне частот и измеряют отклик на соответствующих выводах. Полученная зависимость отражает особенности электрической структуры трансформатора. Изменение геометрии обмоток или взаимного расположения конструктивных элементов способно повлиять на распределение индуктивностей и ёмкостей, что приводит к смещению резонансных участков и изменению формы частотной кривой.

В результате специалист получает график амплитудно-частотной характеристики, который можно сопоставить с эталонной записью или результатами предыдущих испытаний.

При этом важно учитывать, что SFRA не обеспечивает прямого визуального определения дефекта. Метод выявляет изменения электрического отклика, которые могут быть связаны с механическими повреждениями, но также зависят от схемы измерения, состояния соединений и условий проведения испытаний. Поэтому интерпретация результатов требует технического опыта и соблюдения воспроизводимой методики.

Какие дефекты помогают выявлять частотные измерения

Механические повреждения активной части трансформатора могут возникать на различных этапах жизненного цикла оборудования. Во время перевозки на него воздействуют вибрации и динамические нагрузки. При внешних коротких замыканиях электромагнитные силы способны создавать значительные механические напряжения в обмотках. Дополнительные изменения могут быть связаны с последствиями предыдущих аварийных режимов или длительной эксплуатации.

Радиальная и осевая деформация обмоток

Радиальное смещение изменяет геометрию обмотки относительно магнитопровода и соседних конструктивных элементов. Осевая деформация может проявляться в виде смещения витков или отдельных участков обмотки вдоль оси. Оба вида изменений способны влиять на распределение электрических параметров и форму частотной характеристики.

SFRA позволяет выявлять отклонения, совместимые с подобными изменениями. Однако точное определение характера и расположения повреждения обычно требует дополнительного анализа, сопоставления с конструкцией трансформатора и использования других диагностических методов.

Смещение обмоток после транспортировки

Крупные силовые трансформаторы часто перевозятся на большие расстояния с соблюдением специальных требований к креплению и контролю ударных нагрузок. Даже при правильной организации транспортировки после доставки оборудования целесообразно проверить его состояние в соответствии с программой приёмочных испытаний.

Сравнение частотных характеристик, полученных до отправки и после прибытия на объект, помогает обнаружить изменения, которые могли возникнуть в процессе перевозки. Такой подход особенно полезен перед установкой трансформатора на фундамент и подключением к высоковольтному распределительному устройству.

Последствия коротких замыканий

При внешнем коротком замыкании через обмотки могут проходить большие токи, создающие значительные электродинамические силы. Даже если защита отключила повреждённую цепь и трансформатор сохранил работоспособность, механическое состояние его активной части может измениться.

После серьёзного аварийного события SFRA может использоваться как один из методов обследования. Полученные данные сопоставляют с исходными характеристиками, результатами электрических измерений и сведениями о режиме аварии. Это позволяет обоснованнее решать вопрос о дальнейшем использовании оборудования и необходимости углублённой диагностики.

Практическая организация испытания на подстанции

Рассмотрим типовую ситуацию: силовой трансформатор отключён после срабатывания защиты, связанного с внешним коротким замыканием. До принятия решения о возвращении оборудования в работу эксплуатационной службе необходимо оценить возможные последствия аварийного воздействия.

Первоначально специалисты изучают схему трансформатора, паспортные данные, результаты предыдущих испытаний и доступную информацию о происшествии. Затем оборудование выводят из работы, выполняют необходимые мероприятия по обеспечению электробезопасности и подготавливают выводы обмоток к измерениям.

Испытательную схему выбирают в соответствии с принятой методикой. Для получения сопоставимых результатов необходимо учитывать положение переключателя ответвлений, конфигурацию заземления, состояние соединительных проводов и другие условия, способные влиять на измеряемую характеристику.

После подключения прибора выполняют частотный анализ предусмотренных комбинаций выводов. Измерительная система регистрирует входной сигнал и отклик трансформатора, формируя частотные кривые для дальнейшей обработки.

На следующем этапе инженер сравнивает результаты с исходными данными или характеристиками, полученными при сопоставимых условиях. Если выявлены существенные различия, необходимо проверить правильность схемы, исключить влияние измерительных соединений и оценить характер обнаруженных изменений.

При подтверждении отклонений могут назначаться дополнительные проверки, включая измерение сопротивления обмоток постоянному току, проверку коэффициента трансформации, анализ изоляции и исследование других параметров. При необходимости решение о внутреннем осмотре принимают на основании совокупности диагностических данных.

Такой порядок позволяет использовать частотный анализ как инструмент инженерной оценки, а не как единственное основание для окончательного заключения о состоянии трансформатора.

Возможности современного оборудования SFRA

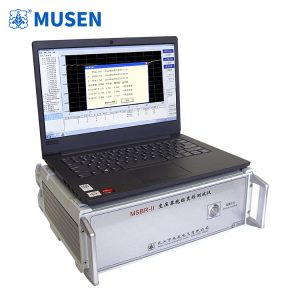

Тестер деформации обмоток трансформатора (SFRA) предназначен для регистрации и анализа частотных характеристик, на основании которых специалисты оценивают возможные изменения внутренней структуры оборудования. Функциональность конкретной модели определяется её техническим исполнением и программным обеспечением.

При выборе прибора важно обращать внимание на следующие возможности:

• измерение частотных характеристик в диапазоне, необходимом для предусмотренных диагностических задач;
• регистрацию и сохранение результатов отдельных испытаний;
• наложение нескольких кривых для визуального сравнения;
• отображение амплитудно-частотных зависимостей и их изменений;
• экспорт данных для подготовки протоколов и последующего анализа;
• поддержку воспроизводимых схем подключения и процедур измерения.

Наличие этих функций облегчает организацию обследований, особенно когда необходимо проверять большое количество трансформаторов или отслеживать состояние оборудования на протяжении нескольких лет.

При этом не следует считать, что любой прибор с функцией частотного анализа автоматически обеспечивает одинаковую точность диагностики. На качество результатов влияют измерительная схема, характеристики соединительных кабелей, стабильность контактов, методика обработки данных и подготовка персонала.

Для практического применения необходимо заранее определить перечень требуемых функций и проверить их соответствие задачам конкретной лаборатории или эксплуатационной организации.

SFRA в системе комплексной диагностики силового трансформатора

Оценка состояния трансформатора требует анализа нескольких независимых групп параметров. Механическая целостность обмоток, электрическая прочность изоляции, состояние масла и качество электрических соединений характеризуют разные стороны технического состояния оборудования.

Частотный анализ дополняет традиционные методы обследования, но не заменяет их.

Связь с испытаниями изоляции

Высоковольтные испытания позволяют оценить электрическую прочность изоляционной системы при предусмотренном воздействии. Измерение сопротивления изоляции и другие электрические проверки помогают выявлять отдельные виды отклонений, связанные с диэлектрическими свойствами.

SFRA решает другую задачу: он ориентирован на обнаружение изменений частотного отклика, потенциально связанных с механическим состоянием обмоток и внутренней конфигурацией трансформатора.

Поэтому при комплексном обследовании важно правильно разграничивать цели испытаний. Отсутствие выраженных отклонений на частотных кривых не доказывает безусловную исправность изоляции, а неудовлетворительные результаты измерения сопротивления изоляции сами по себе не подтверждают наличие деформации обмоток.

Дополнительная роль анализа частичных разрядов

Частичные разряды представляют собой локальные электрические разряды внутри изоляционной системы или на её границах. Их регистрация может помочь выявить определённые дефекты диэлектрика и оценить риск дальнейшего ухудшения изоляции.

Для обнаружения таких процессов применяются специализированные измерительные системы. SFRA не является прямым методом измерения частичных разрядов, поскольку исследует другую характеристику трансформатора.

Совместное использование этих методов может быть оправдано, если необходимо оценить одновременно механическое состояние активной части и состояние изоляции. Конкретная программа диагностики определяется конструкцией оборудования, результатами предыдущих испытаний и условиями эксплуатации.

Применение в энергетике и промышленности

Частотный анализ востребован на различных этапах эксплуатации силовых трансформаторов. При производственном контроле он может использоваться для получения исходных характеристик оборудования. При транспортировке и монтаже результаты позволяют сравнивать состояние трансформатора до и после перемещения. В эксплуатации метод применяется при обследовании после аварийных воздействий и в рамках углублённой технической диагностики.

Для электросетевых компаний особое значение имеет возможность оценивать крупные трансформаторы без разборки бака. Это помогает принимать более обоснованные решения о необходимости дополнительных исследований и планировании ремонтных работ.

На промышленных предприятиях метод может применяться для проверки трансформаторов, обеспечивающих электроснабжение производственных линий, электроприводов и технологических установок. Если отказ трансформатора способен вызвать длительную остановку производства, своевременная диагностика приобретает не только техническое, но и организационно-экономическое значение.

Испытательные лаборатории могут использовать частотный анализ в составе комплексных программ обследования высоковольтного оборудования. Для сервисных организаций важны возможность документирования результатов, воспроизводимость измерений и наличие квалифицированного персонала, способного интерпретировать полученные характеристики.

Как правильно интерпретировать результаты SFRA

Ключевая особенность метода заключается в том, что диагностическое значение имеет не только отдельная частотная кривая, но и её сравнение с подходящими исходными данными.

Наиболее информативным считается сопоставление результатов одного и того же трансформатора, полученных по одинаковой схеме и при максимально близких условиях. Если исходные измерения отсутствуют, могут применяться другие способы сравнения, предусмотренные соответствующими методиками, однако интерпретация в таком случае требует дополнительной осторожности.

При анализе учитывают участки частотного диапазона, характерные изменения амплитуды, смещение резонансных особенностей и повторяемость обнаруженных различий. Необходимо также исключить влияние внешних факторов: плохого контакта, неправильного заземления, различий в положении переключателя ответвлений и изменений испытательной схемы.

Результаты SFRA следует рассматривать в совокупности с историей эксплуатации трансформатора и данными других диагностических методов. Это снижает риск ошибочной интерпретации и помогает сформировать техническое заключение, основанное на объективных признаках.

Критерии выбора прибора для испытательной лаборатории

При подборе оборудования необходимо учитывать парк обслуживаемых трансформаторов, предполагаемые условия эксплуатации и требования к диагностическим процедурам.

В первую очередь оценивают возможности измерения частотных характеристик, доступные схемы подключения, стабильность регистрации и способы хранения результатов. Для выездных бригад могут иметь значение мобильность, устойчивость к условиям транспортировки и удобство организации измерений на подстанции.

Для стационарных лабораторий важны возможности обработки данных, сопоставления результатов за разные периоды и формирования технических отчётов. Также следует учитывать наличие технической документации, требования к проверке измерительных средств и порядок подготовки операторов.

При закупке оборудования энергетическим компаниям, испытательным организациям, производителям трансформаторов и сервисным предприятиям целесообразно заранее согласовать техническое задание. Оно должно отражать реальные диагностические задачи, требуемые функции и условия проведения испытаний.

Развитие диагностики трансформаторов и цифровое обслуживание

Современная энергетика постепенно переходит к более системному управлению техническим состоянием оборудования. Помимо плановых проверок, всё большее значение приобретают накопление диагностических данных, сопоставление измерений за разные периоды и оценка изменений параметров в течение жизненного цикла трансформатора.

SFRA хорошо вписывается в такой подход благодаря возможности сохранять частотные характеристики и сравнивать их при последующих обследованиях. Последовательное ведение диагностической истории помогает специалистам выявлять новые отклонения и определять, требуется ли углублённое обследование.

В дальнейшем значение будут иметь автоматизация обработки измерений, удобство подготовки отчётности и интеграция результатов в системы управления техническим обслуживанием. Однако автоматизированная обработка не отменяет инженерной интерпретации: окончательные выводы должны учитывать конструкцию трансформатора, условия испытаний и результаты других проверок.

Заключение

Механическое состояние обмоток является одним из важных факторов надёжной эксплуатации силовых трансформаторов. Смещение проводников, деформация обмоток и другие изменения внутренней структуры могут возникать при транспортировке и аварийных режимах, оставаясь незаметными при обычном внешнем осмотре.

Тестер деформации обмоток трансформатора (SFRA) позволяет исследовать частотные характеристики оборудования и выявлять отклонения, которые могут указывать на изменение его внутренней конфигурации. Метод особенно полезен после транспортировки, коротких замыканий, ремонта и при комплексном обследовании ответственных трансформаторов.

Практическая ценность SFRA определяется правильной организацией измерений, сопоставимостью результатов и квалифицированной интерпретацией данных. В сочетании с проверками электрической изоляции, измерением сопротивления обмоток и другими методами диагностики частотный анализ помогает формировать более полную картину технического состояния оборудования.

Для энергетических компаний, испытательных лабораторий, производителей электротехнической продукции и сервисных организаций внедрение такого подхода способствует повышению обоснованности технических решений, совершенствованию планирования ремонтов и поддержанию надёжности электроэнергетической инфраструктуры.
