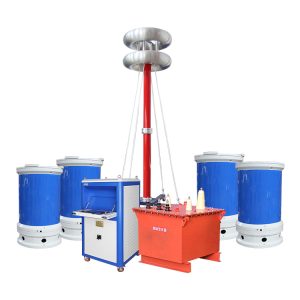

Резонансная испытательная система кабеля: особенности высоковольтных испытаний и диагностики кабельных линий

Надёжность кабельной инфраструктуры начинается с правильных испытаний

Развитие распределительных сетей, строительство промышленных объектов и модернизация энергетической инфраструктуры повышают требования к надёжности силовых кабельных линий. Кабели среднего и высокого напряжения работают в условиях продолжительных электрических нагрузок, температурных изменений и воздействия окружающей среды. Даже незначительные дефекты изоляции, возникшие при производстве, транспортировке или монтаже, способны со временем привести к повреждению линии и нарушению электроснабжения.

Поэтому высоковольтные испытания занимают важное место при вводе кабельных систем в эксплуатацию, после завершения монтажных работ и в рамках технического обслуживания. Для этих задач применяется резонансная испытательная система кабеля, позволяющая создавать необходимое испытательное напряжение переменного тока с использованием принципа электрического резонанса.

Особенность такого подхода заключается в возможности эффективно испытывать кабельные линии с большой ёмкостной нагрузкой. Это особенно важно для протяжённых кабелей, которые требуют значительной реактивной мощности при традиционном высоковольтном испытании. Правильно подобранная испытательная установка помогает организовать контролируемый процесс проверки электрической прочности изоляции и получить данные, необходимые для оценки готовности кабельной системы к эксплуатации.

Почему испытание кабелей требует специального оборудования

Силовой кабель представляет собой сложную электроизоляционную систему, включающую токопроводящую жилу, изоляцию, экраны и наружные защитные элементы. В зависимости от конструкции применяются различные материалы, включая сшитый полиэтилен, бумажно-масляную изоляцию и другие диэлектрики.

В процессе эксплуатации кабельная изоляция подвергается воздействию электрического поля, нагрева, влаги и механических нагрузок. Дополнительные риски возникают при неправильной разделке концов кабеля, нарушении технологии монтажа соединительных муфт и оконцеваний, а также при повреждении защитных оболочек.

Обычный визуальный осмотр не позволяет достоверно определить электрическую прочность изоляции по всей длине линии. Измерение сопротивления изоляции также не заменяет испытание повышенным напряжением, поскольку разные методы выявляют разные типы отклонений.

Высоковольтное испытание переменным напряжением позволяет проверить поведение изоляционной системы при заданном электрическом воздействии. Конкретные параметры испытания определяются типом кабеля, его номинальным напряжением, конструкцией изоляции, продолжительностью эксплуатации и применимыми нормативными требованиями.

Особенно сложной задачей становится испытание протяжённых кабельных линий. Их электрическая ёмкость может быть значительной, поэтому для создания требуемого напряжения необходимо учитывать реактивную мощность нагрузки. Именно здесь резонансный принцип приобретает практическое значение.

Принцип действия резонансной испытательной системы

Работа резонансной установки основана на взаимодействии индуктивности и ёмкости в электрической цепи. Кабель, подключённый к испытательной системе, представляет собой преимущественно ёмкостную нагрузку. Индуктивный элемент установки позволяет сформировать условия резонанса, при которых реактивные составляющие цепи взаимно компенсируются в определённом рабочем режиме.

При последовательном резонансе индуктивное и ёмкостное сопротивления в идеализированной модели равны по величине и противоположны по знаку. В результате источник питания компенсирует главным образом активные потери системы, тогда как внутри резонансного контура могут поддерживаться значительно более высокие напряжение и ток, чем непосредственно на стороне питания.

На практике параметры оборудования подбираются с учётом ёмкости испытуемого объекта, необходимого испытательного напряжения и рабочего диапазона частот. Конструкция установки может предусматривать регулирование частоты, изменение схемы соединения реакторов или другие способы настройки резонансного режима.

Резонансная испытательная система кабеля позволяет использовать этот физический принцип для высоковольтных испытаний ёмкостных объектов. В зависимости от исполнения система может включать регулируемый источник питания, возбуждающий трансформатор, высоковольтный реактор, делитель напряжения, измерительные каналы и блок управления с защитными функциями.

Состав оборудования и доступные режимы зависят от конкретной модели. Поэтому при выборе установки необходимо проверять не только максимальное испытательное напряжение, но и диапазон регулирования, допустимую ёмкость нагрузки, рабочую частоту и условия эксплуатации.

Какие задачи решает резонансное испытание кабельных линий

Главная цель высоковольтного испытания заключается в проверке способности кабельной изоляции выдерживать предусмотренное электрическое воздействие. Однако практическая ценность процедуры определяется не только самим фактом подачи напряжения, но и соблюдением установленной методики, контролем параметров и правильной интерпретацией результатов.

Проверка после монтажа

После прокладки кабеля необходимо убедиться, что выполненные работы не привели к повреждению изоляции и что кабельная линия соответствует требованиям, установленным для её ввода в эксплуатацию.

При монтаже на результат могут влиять условия транспортировки барабанов, особенности прокладки, соблюдение допустимого радиуса изгиба, качество подготовки концов кабеля и правильность установки соединительных муфт.

Испытания после монтажа помогают выявить определённые дефекты, которые могли возникнуть в процессе выполнения работ. При этом высоковольтное воздействие должно соответствовать типу кабеля и применяемой нормативной документации. Чрезмерное или неправильно выбранное испытательное воздействие способно создать дополнительный риск для изоляции.

Контроль после ремонта

После замены повреждённого участка, установки новой муфты или восстановления оконцевания требуется оценить качество выполненных работ. В зависимости от характера ремонта программа проверки может включать осмотр, электрические измерения и испытания повышенным напряжением.

Резонансная установка позволяет организовать испытание кабельной линии при предусмотренных условиях. Это особенно актуально для объектов, где повторное повреждение приводит к остановке технологического процесса или нарушению электроснабжения ответственных потребителей.

Испытания при строительстве и реконструкции сетей

При строительстве подстанций, промышленных предприятий и объектов инфраструктуры кабельные линии могут иметь значительную протяжённость. Испытательное оборудование должно соответствовать параметрам конкретной линии и обеспечивать возможность безопасной организации работ.

На практике учитывают тип изоляции, суммарную ёмкость кабеля, длину трассы, конфигурацию соединений и требования технического проекта. Для сложных объектов испытания включают в общий план пусконаладочных мероприятий, согласованный с монтажными и эксплуатационными подразделениями.

Почему резонансный метод важен для длинных кабелей

Ёмкостный характер кабельной нагрузки создаёт существенную особенность высоковольтных испытаний. При увеличении длины кабеля обычно возрастает его суммарная ёмкость, а вместе с ней — реактивный ток при заданных напряжении и частоте.

Из этой зависимости следует, что при неизменных частоте и напряжении увеличение ёмкости кабеля приводит к росту ёмкостного тока. Соответственно, традиционной испытательной установке может потребоваться значительная мощность для питания такой нагрузки.

В резонансной системе реактивная мощность частично циркулирует внутри контура. Благодаря этому требуемая мощность источника питания может быть существенно ниже, чем при непосредственном питании той же ёмкостной нагрузки без резонансной компенсации. Реальный результат зависит от потерь, добротности контура, схемы установки и характеристик испытуемого кабеля.

Для испытательных лабораторий и выездных бригад это имеет практическое значение при работе с протяжёнными кабельными линиями, особенно если требуется перемещать оборудование между различными объектами.

Переменное напряжение и особенности диагностики изоляции

Выбор метода испытания зависит от конструкции кабеля и цели диагностики. Для различных типов кабельной изоляции применяются разные подходы, а параметры испытательного воздействия должны соответствовать установленным требованиям.

Для кабелей с изоляцией из сшитого полиэтилена большое значение имеет выбор испытательного напряжения и частоты. Применяемая методика должна учитывать особенности диэлектрика и исключать необоснованное воздействие, способное отрицательно повлиять на дальнейший ресурс линии.

Необходимо также различать испытание электрической прочности и диагностику частичных разрядов. Испытание повышенным напряжением предназначено для оценки способности изоляции выдерживать определённое электрическое воздействие. Измерение частичных разрядов направлено на обнаружение локальных процессов в изоляционной системе, которые могут указывать на наличие или развитие дефектов.

При необходимости такие мероприятия проводят совместно, используя соответствующие измерительные средства. Однако резонансная установка сама по себе не гарантирует обнаружение и локализацию каждого дефекта. Для полноценной диагностики могут потребоваться специализированные системы регистрации частичных разрядов, измерения коэффициента диэлектрических потерь или другие методы, выбранные с учётом конструкции кабеля.

Комплексный подход особенно полезен при обследовании ответственных кабельных линий, где решение о дальнейшей эксплуатации должно основываться на совокупности технических данных.

Практическая организация испытаний на энергетическом объекте

Предположим, что на промышленной подстанции необходимо проверить новую кабельную линию перед подключением к распределительному устройству. Инженерная бригада начинает с изучения проектной документации, паспорта кабеля и требований программы пусконаладочных испытаний.

На подготовительном этапе проверяют маркировку, целостность доступных участков, состояние оконцеваний и соединительных муфт. Кабельную линию отключают от оборудования в соответствии с утверждённой схемой, исключают возможность подачи рабочего напряжения и выполняют необходимые мероприятия по обеспечению безопасности.

Затем определяют параметры испытуемого объекта, включая его длину, конструкцию и ожидаемую ёмкость. По этим данным выбирают испытательную систему, которая соответствует требуемому напряжению и допустимой нагрузке.

После подключения оборудования проверяют правильность схемы, состояние измерительных цепей и работоспособность защитных устройств. Испытательное напряжение повышают в соответствии с утверждённой методикой, контролируя показания измерительных каналов и поведение системы.

Если возникают признаки ненормального режима, испытание прекращают в установленном порядке и выясняют причину. После завершения процедуры напряжение безопасно снимают, остаточный заряд кабеля разряжают и выполняют необходимые заземляющие мероприятия.

Результаты фиксируют в протоколе. В документе указывают параметры испытания, условия проведения, применённую методику и наблюдавшиеся отклонения. На основании полученных данных специалисты принимают решение о соответствии кабельной линии установленным требованиям либо о необходимости дополнительных проверок.

Такой порядок позволяет связать работу испытательного оборудования с общей системой контроля качества монтажа и ввода электротехнических объектов в эксплуатацию.

Основные критерии выбора испытательной установки

Подбор оборудования для высоковольтных испытаний следует начинать с определения задач, которые предстоит решать на конкретных объектах. Для одной лаборатории приоритетом могут быть испытания кабелей распределительных сетей, для другой — обслуживание протяжённых линий на промышленных предприятиях или энергетических объектах.

В первую очередь необходимо учитывать следующие характеристики:

• максимальное испытательное напряжение, соответствующее требованиям к проверяемому кабелю;
• допустимую ёмкость нагрузки и диапазон применяемых длин кабельных линий;
• рабочую частоту и возможности настройки резонансного режима;
• состав высоковольтной части, измерительных каналов и системы управления;
• наличие предусмотренных конструкцией защит от недопустимых режимов;
• требования к транспортировке, размещению и условиям эксплуатации;
• возможности регистрации результатов и подготовки протоколов испытаний.

Для выездных испытательных подразделений важны мобильность, удобство сборки и разборки, а также возможность организовать безопасное рабочее место в условиях действующего энергетического объекта. Для стационарных лабораторий существенны совместимость с существующей инфраструктурой, повторяемость процедур и удобство ведения технической документации.

Поставщикам электротехнического оборудования, инженерным подрядчикам, энергетическим компаниям и международным закупочным организациям рекомендуется заранее согласовывать техническое задание. Оно должно содержать характеристики кабельных объектов, предполагаемые режимы испытаний и требования к комплектности поставки.

Безопасность при высоковольтных испытаниях

Испытание кабельной линии повышенным напряжением связано с потенциально опасными электрическими воздействиями. Поэтому все операции должны выполняться квалифицированным персоналом с соблюдением действующих правил электробезопасности и утверждённых процедур.

Перед началом работ необходимо определить границы испытательной зоны, исключить доступ посторонних лиц, проверить состояние заземляющих проводников и убедиться в правильности подключения оборудования. Должны быть предусмотрены средства аварийного отключения и меры, исключающие случайную подачу напряжения на соседние цепи.

Отдельного внимания требует остаточный заряд кабеля. Даже после отключения источника питания кабельная система способна сохранять электрический заряд. Поэтому после испытания необходимо выполнить предусмотренную процедуру разряда и заземления, прежде чем персонал приступит к дальнейшим работам.

Не менее важно соблюдать ограничения, установленные изготовителем испытательной системы. Работа за пределами допустимой ёмкости нагрузки, неправильный выбор режима или нарушение последовательности переключений могут привести к нестабильной работе установки и повреждению оборудования.

Перспективы применения резонансных технологий в энергетике

Расширение кабельных сетей, развитие городской инфраструктуры и увеличение числа подземных линий повышают спрос на эффективные методы высоковольтных испытаний. При этом требования к диагностике становятся более сложными: необходимо учитывать не только электрическую прочность изоляции, но и особенности монтажа, условия эксплуатации и возможные механизмы старения материалов.

Развитие испытательного оборудования связано с совершенствованием систем управления, измерительных каналов и регистрации результатов. Автоматизация помогает поддерживать установленную последовательность операций, уменьшать количество ручных действий и облегчать подготовку технической документации.

В перспективе особую роль будет играть интеграция результатов испытаний с цифровыми системами управления техническим состоянием активов. Сопоставление данных за разные периоды может помочь специалистам выявлять изменения параметров и планировать дополнительные диагностические мероприятия.

При этом технологическое развитие не отменяет необходимости правильно выбирать метод испытания. Резонансный принцип эффективен прежде всего при соответствующих параметрах ёмкостной нагрузки, а итоговая достоверность результатов зависит от соблюдения методики, характеристик оборудования и квалификации специалистов.

Заключение

Надёжность кабельных линий определяется качеством изоляции, соблюдением технологии монтажа и своевременной проверкой электрических характеристик. Высоковольтные испытания позволяют оценить способность кабельной системы выдерживать предусмотренные электрические воздействия и являются важной частью пусконаладочных работ и технического обслуживания.

Резонансная испытательная система кабеля представляет собой практическое решение для испытаний ёмкостных нагрузок, при которых необходимо обеспечить требуемое переменное напряжение с рациональным использованием мощности источника питания. Её применение особенно актуально при работе с протяжёнными кабельными линиями, где традиционная схема питания может предъявлять повышенные требования к мощности испытательного оборудования.

Для энергетических компаний, испытательных лабораторий, монтажных организаций и производителей электротехнической продукции выбор подходящей установки должен основываться на параметрах кабеля, требованиях нормативной документации и реальных условиях эксплуатации. Грамотно организованные испытания помогают повысить качество приёмки кабельных систем, своевременно выявлять потенциальные проблемы и поддерживать надёжность современной электроэнергетической инфраструктуры.
