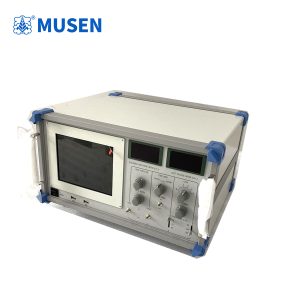

Одноканальный тестер частичных разрядов MSJFD-1205B: диагностика изоляции при высоковольтных испытаниях

Надёжность высоковольтного оборудования во многом определяется состоянием его электрической изоляции. На ранних стадиях развития дефектов внешние признаки неисправности могут отсутствовать, однако внутри изоляционной системы уже способны возникать локальные электрические процессы. Одноканальный тестер частичных разрядов MSJFD-1205B предназначен для задач, связанных с регистрацией частичных разрядов и контролем состояния изоляции в процессе высоковольтных испытаний.

Почему контроль частичных разрядов важен

Частичный разряд представляет собой локальный электрический процесс, который не приводит к полному перекрытию изоляционного промежутка. Он может возникать в местах неоднородности диэлектрика, внутренних полостях, участках с недостаточным качеством изоляции или зонах локального усиления электрического поля.

Регулярная регистрация таких процессов имеет значение для диагностики состояния высоковольтного оборудования. При этом наличие отдельных импульсов ещё не позволяет самостоятельно сделать вывод о характере дефекта. Специалисту необходимо учитывать напряжение испытания, условия регистрации, повторяемость сигнала и особенности конструкции проверяемого объекта.

Поэтому измерение частичных разрядов является не отдельной процедурой, а частью комплексной системы диагностики электрической изоляции.

Как организуется измерительный процесс

Перед началом испытания необходимо подготовить объект и измерительную схему. Проверяются соединения, состояние заземления, измерительные цепи и отсутствие очевидных источников внешних помех.

После подачи испытательного напряжения измерительная система регистрирует импульсные процессы, возникающие в контролируемом объекте. Полученная информация анализируется с учётом режима испытания и электромагнитной обстановки.

Особенно важно определить исходный уровень помех до проведения основной процедуры. В условиях испытательной лаборатории одновременно могут работать различные электрические установки, а соединительные кабели и элементы испытательной схемы способны передавать посторонние импульсы. Поэтому корректная организация измерительного контура является обязательной частью диагностики.

Одноканальная регистрация в практической работе

Не каждая диагностическая задача требует одновременного использования большого количества измерительных каналов. При последовательном исследовании отдельных объектов или при выполнении определённых лабораторных процедур одноканальная схема позволяет сосредоточить внимание на выбранном измерительном тракте.

Одноканальный тестер частичных разрядов MSJFD-1205B может применяться в рамках таких измерений для контроля диагностических сигналов, возникающих при воздействии высокого напряжения на изоляционную систему.

Одноканальный принцип особенно удобен, когда испытательная задача сформулирована достаточно конкретно: необходимо исследовать определённый объект, выполнить контроль выбранного участка или получить данные для последующего технического анализа. При этом способ подключения и параметры процедуры должны определяться методикой испытания и конструкцией проверяемого оборудования.

Значение контроля помех

Одной из основных сложностей при измерении частичных разрядов является необходимость отделить реальные сигналы объекта от внешних воздействий.

На результаты могут влиять:

• качество заземления;
• состояние соединительных кабелей;
• электромагнитные помехи от соседнего оборудования;
• конструкция испытательной схемы;
• состояние самого объекта;
• условия проведения измерений.

Поэтому перед регистрацией диагностических сигналов специалисты должны оценить измерительную среду. Чем лучше контролируются внешние воздействия, тем надёжнее последующая интерпретация полученных данных.

Применение при проверке трансформаторов

Силовые трансформаторы относятся к наиболее ответственным элементам электрической сети. Внутри их изоляционной системы могут развиваться процессы, которые невозможно обнаружить только визуальным осмотром.

Контроль частичных разрядов может применяться при заводских испытаниях, после монтажа, ремонта или в рамках технического обследования оборудования. Полученные результаты позволяют дополнить сведения, полученные при других испытаниях электрической изоляции.

При этом важно рассматривать результаты в комплексе. Измерение частичных разрядов не заменяет испытание электрической прочности, измерение сопротивления изоляции или другие диагностические процедуры. Каждый метод позволяет исследовать определённую сторону состояния оборудования.

Диагностика кабелей и распределительных устройств

Кабельные линии также требуют регулярного контроля состояния изоляции. Дефекты могут быть связаны с локальными неоднородностями материала, механическими повреждениями, нарушением технологии монтажа или длительным воздействием эксплуатационных факторов.

При диагностике кабельной системы измерение частичных разрядов помогает выявлять локальные процессы в изоляции. Однако интерпретация результатов должна учитывать конструкцию кабеля, соединительные элементы и особенности конкретной испытательной схемы.

В распределительных устройствах задача становится ещё сложнее из-за большого количества конструктивных элементов. Для GIS и другого высоковольтного оборудования необходимо учитывать особенности изоляционной среды, расположение токоведущих частей и возможные источники внешних помех.

Связь с высоковольтными испытаниями

Измерение частичных разрядов часто проводится в рамках комплексной программы высоковольтных испытаний. В зависимости от объекта она может включать испытание переменным напряжением, проверку сопротивления изоляции, измерение других электрических параметров и дополнительные диагностические процедуры.

При испытании переменным напряжением оценивается способность изоляционной системы выдерживать воздействие приложенного напряжения в установленном режиме. При контроле частичных разрядов внимание направлено на локальные процессы внутри изоляции.

Такое разделение задач позволяет специалистам получать более полную информацию о техническом состоянии оборудования. Особенно это важно для объектов, дальнейшая эксплуатация которых имеет значение для надёжности электроснабжения.

Использование в эксплуатации и техническом обслуживании

В условиях действующей электросети диагностика должна учитывать не только состояние отдельного оборудования, но и его роль в общей системе передачи и распределения электроэнергии.

Проверка может потребоваться после ремонта, модернизации, монтажа нового оборудования или при проведении планового технического обслуживания. Если результаты измерений отличаются от ранее полученных данных, специалисты могут назначить дополнительные проверки и определить необходимость дальнейшего наблюдения.

История диагностических измерений особенно полезна при длительной эксплуатации трансформаторов, распределительных устройств и кабельных систем. Сравнение результатов разных периодов позволяет анализировать изменение состояния изоляции с учётом условий эксплуатации.

Требования к испытательной лаборатории

Работа с высоким напряжением требует строгого соблюдения правил безопасности. До начала испытания необходимо проверить состояние оборудования, заземление, соединения и ограждение опасной зоны. Все действия по включению и отключению испытательной установки должны выполняться в установленной последовательности.

После завершения испытания необходимо снять напряжение и убедиться в отсутствии остаточного электрического заряда перед проведением дальнейших операций.

Не менее важна правильная регистрация результатов. В документации целесообразно фиксировать тип проверяемого объекта, условия испытания, схему подключения и полученные измерительные данные. Это позволяет использовать результаты не только для текущей проверки, но и для последующего технического анализа.

Роль измерения частичных разрядов в современной энергетике

Развитие электросетевой инфраструктуры сопровождается повышением требований к надёжности оборудования. Для энергетических компаний и испытательных организаций всё большее значение приобретает переход от контроля последствий отказа к диагностике процессов, которые могут предшествовать серьёзному повреждению изоляции.

В этом подходе измерение частичных разрядов занимает важное место. Оно позволяет исследовать локальные электрические процессы и дополняет традиционные методы высоковольтных испытаний.

Для производителей электротехнического оборудования, испытательных лабораторий, энергетических предприятий и инженерных организаций Одноканальный тестер частичных разрядов MSJFD-1205B может использоваться как специализированный инструмент в задачах контроля изоляции. Его применение наиболее эффективно в составе правильно организованной измерительной системы, где учитываются особенности объекта, уровень внешних помех, требования безопасности и результаты других методов диагностики. Именно комплексный подход позволяет получить более объективную информацию о состоянии высоковольтного оборудования и принимать технические решения на основе фактических результатов испытаний.
