Прибор для проверки реле: как организовать надёжные испытания устройств релейной защиты

Надёжность релейной защиты определяется не только качеством самого оборудования, но и тем, насколько корректно оно реагирует на реальные изменения электрических параметров сети. Реле должно срабатывать в установленном диапазоне, выдерживать заданные условия эксплуатации и формировать правильную команду на отключение или сигнализацию. Ошибка в работе одного элемента способна привести к несвоевременному отключению повреждённого участка либо, наоборот, к необоснованному отключению исправного оборудования.

Поэтому проверка реле является важной частью технического обслуживания электроустановок, испытаний оборудования и ввода новых объектов в эксплуатацию. Особенно это актуально для подстанций, распределительных устройств, промышленных предприятий и испытательных лабораторий, где релейная защита связана с трансформаторами, линиями электропередачи, выключателями и другими элементами энергосистемы.

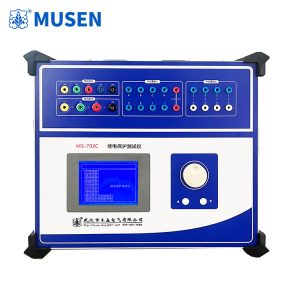

Прибор для проверки реле позволяет организовать контролируемое воздействие на испытываемое устройство и оценить его реакцию. При этом практическая задача испытания заключается не в простой фиксации факта срабатывания, а в проверке соответствия фактической работы реле проектным требованиям, заданным уставкам и применяемой схеме защиты.

Почему релейную защиту необходимо регулярно проверять

Даже исправное при вводе в эксплуатацию реле со временем может потребовать дополнительной проверки. На его работу влияют старение компонентов, изменения вторичных цепей, состояние контактов, качество соединений, ошибки при изменении уставок и проведение ремонтных работ.

Для системы электроснабжения особенно опасны две группы ситуаций.

Первая — реле не срабатывает тогда, когда это необходимо. В результате повреждённый участок может оставаться подключённым к сети дольше допустимого времени.

Вторая — ложное срабатывание. В этом случае отключается исправный участок, что может привести к нарушению технологического процесса или снижению надёжности электроснабжения.

Регулярные испытания позволяют выявлять подобные проблемы до возникновения аварийного режима.

Что именно проверяется при испытании реле

Объём испытаний зависит от назначения и типа реле, схемы защиты и требований применяемой методики. В общем случае специалисту необходимо установить несколько характеристик.

Прежде всего проверяется реакция устройства на контролируемое изменение входного воздействия. Затем оцениваются момент срабатывания, возврат устройства в исходное состояние и соответствие фактических характеристик заданным требованиям.

В рамках комплексной проверки могут анализироваться:

• токи или напряжения срабатывания;
• время действия защиты;
• коэффициенты возврата;
• логика работы контактов;
• правильность формирования выходного сигнала;
• взаимодействие отдельных ступеней защиты;
• функционирование цепей сигнализации;
• корректность схемы подключения.

Для цифровых устройств дополнительно могут проверяться логические функции и заданные алгоритмы, если это предусмотрено программой испытаний.

Как работает испытательная система

Общий принцип достаточно прост: испытательное оборудование формирует контролируемый электрический сигнал, подаваемый на вход проверяемого устройства.

Инженер задаёт необходимые условия испытания, после чего система фиксирует реакцию реле.

Условная последовательность выглядит так:

формирование сигнала → подача на вход реле → изменение контролируемой величины → срабатывание → регистрация момента реакции → анализ результата.

В зависимости от типа испытательного оборудования могут воспроизводиться токовые, напряженческие и другие электрические воздействия.

Главное преимущество такого подхода заключается в воспроизводимости. Инженер получает возможность повторить испытание при одинаковых условиях и сравнить результаты.

Испытание реле нельзя отделять от схемы защиты

Одна из распространённых ошибок при техническом контроле — проверять реле как полностью изолированный элемент, не учитывая его место в общей схеме.

В реальной электроустановке релейная защита связана с измерительными трансформаторами, вторичными цепями, коммутационными аппаратами, источниками оперативного тока и системами управления.

Поэтому после проверки отдельных характеристик может потребоваться функциональная проверка всей цепочки:

измерительный элемент → реле защиты → логическая схема → команда отключения → выключатель → сигнализация.

Такой подход особенно важен при вводе нового оборудования и после реконструкции распределительного устройства.

Проверка уставок и фактического срабатывания

Уставка задаёт условие, при котором защита должна перейти в активное состояние. Но наличие правильного значения в настройках ещё не означает, что фактическая характеристика устройства соответствует заданной.

Например, при проверке токовой защиты необходимо постепенно изменять входной ток и фиксировать момент срабатывания. После этого величина сравнивается с установленным требованием.

Аналогично может проверяться временная характеристика.

Важно понимать, что точные критерии допустимого отклонения должны определяться документацией на конкретное устройство, проектной документацией и применяемыми нормативными требованиями. Универсальные значения без учёта типа защиты использовать некорректно.

Роль времени при испытаниях

Для многих функций релейной защиты важен не только порог срабатывания, но и время реакции.

Если защита должна отключить повреждённый участок после определённого события, задержка является частью её функциональной характеристики.

Испытательная система позволяет создать заданное воздействие и зарегистрировать момент изменения состояния выходного контакта или другого контролируемого сигнала.

При этом необходимо учитывать всю цепь измерения. Если задержка возникает не в самом реле, а в промежуточном элементе схемы, результаты испытания могут быть интерпретированы неправильно.

Где применяются приборы для проверки реле

Практическая область применения таких систем связана прежде всего с электроэнергетикой и промышленными электроустановками.

Они могут использоваться при:

• наладке релейной защиты подстанций;
• техническом обслуживании распределительных устройств;
• испытаниях вторичных цепей;
• вводе оборудования в эксплуатацию;
• периодических профилактических проверках;
• после ремонта или изменения уставок;
• диагностике отказов;
• лабораторных испытаниях.

В промышленности проверка релейной защиты также имеет значение для электродвигателей, трансформаторов, генераторных установок и технологических линий, где нарушение электроснабжения может привести к остановке производства.

Как проводится испытание на объекте

Перед началом работ необходимо изучить схему защиты и определить, какие функции должны быть проверены.

Практическая процедура обычно включает несколько этапов.

Подготовка

Инженер определяет тип проверяемого устройства, его уставки, схему соединений и программу испытаний.

Подключение

Испытательная система соединяется с соответствующими входами и выходами проверяемой цепи. Особое внимание уделяется полярности, фазировке и назначению подключаемых цепей.

Подача испытательного воздействия

На реле подаётся контролируемый сигнал. Его величина изменяется в соответствии с выбранной методикой.

Регистрация реакции

Фиксируется момент срабатывания, изменение состояния контактов или другой предусмотренный результат.

Анализ

Полученные значения сравниваются с требованиями технической документации и программой испытаний.

Документирование

Результаты заносятся в протокол. Это особенно важно для объектов, где испытания являются частью приёмки или регламентного технического обслуживания.

Что необходимо учитывать при проверке цифровых реле

Современные системы релейной защиты всё чаще используют цифровые устройства, которые выполняют одновременно несколько функций.

В отличие от простого электромеханического реле, цифровое устройство может включать измерительные алгоритмы, логические блоки, коммуникационные функции и программируемые характеристики.

Поэтому испытание должно учитывать не только пороговые значения, но и логику функционирования.

Инженер может проверять:

• корректность измеряемых величин;
• заданные уставки;
• алгоритм запуска защиты;
• временные задержки;
• логику блокировок;
• выходные сигналы;
• взаимодействие функций;
• передачу информации в систему управления, если она участвует в проверяемой цепи.

Такой подход превращает испытание из проверки одного элемента в функциональную проверку системы.

Почему важна проверка после ремонта

После ремонта или реконструкции изменение одного соединения способно повлиять на работу всей защитной схемы.

Особенно внимательно необходимо относиться к операциям, связанным с:

• заменой реле;
• изменением уставок;
• ремонтом вторичных цепей;
• заменой измерительных трансформаторов;
• реконструкцией распределительного устройства;
• изменением схемы сигнализации;
• модернизацией системы управления.

После таких работ визуальной проверки недостаточно. Необходимо подтвердить фактическую работоспособность соответствующих функций.

Типичные проблемы, выявляемые испытаниями

Практика испытаний показывает, что причиной несоответствия может быть не только неисправность самого реле.

Проблема может находиться в:

• ошибочной уставке;
• неправильном подключении;
• нарушении полярности;
• повреждении вторичной цепи;
• плохом контакте;
• ошибке в логике;
• неверной конфигурации;
• неисправности вспомогательного оборудования.

Именно поэтому качественная проверка должна быть направлена на поиск причины, а не только на фиксацию неудовлетворительного результата.

Как выбрать метод испытания

Выбор испытательной схемы определяется задачей.

Если требуется проверить одну характеристику реле, может быть достаточно локального испытания соответствующей функции.

Если необходимо подтвердить работу всей защиты, следует сформировать более комплексную схему.

При выборе оборудования инженер учитывает:

• тип реле;
• количество проверяемых функций;
• характер входных сигналов;
• необходимость проверки временных характеристик;
• требования к регистрации результатов;
• возможность автоматизации испытательной процедуры;
• условия проведения работ.

При этом технические характеристики испытательной системы должны соответствовать конкретной методике, а не выбираются только по принципу максимальной универсальности.

Значение автоматизации

Автоматизация испытаний становится особенно полезной при большом количестве однотипных проверок.

Вместо последовательного ручного задания воздействий система может выполнять заранее определённую программу. Это помогает стандартизировать процедуру и уменьшить количество повторяющихся операций.

Дополнительное значение имеет автоматическая регистрация результатов. Для эксплуатационной организации важно не только получить результат текущего испытания, но и иметь возможность сравнить его с предыдущими протоколами.

Таким образом формируется история технического состояния релейной защиты.

Релейная защита в системе технической диагностики

Испытание реле является частью более широкой системы контроля электрооборудования. Его результаты могут рассматриваться совместно с проверкой выключателей, измерительных трансформаторов, вторичных цепей и источников оперативного питания.

Такой комплексный подход особенно важен для подстанций и промышленных объектов с высокой ответственностью электроснабжения.

При переходе к обслуживанию по техническому состоянию данные испытаний становятся информационной базой для планирования ремонта.

Если характеристики реле стабильно соответствуют установленным требованиям, дальнейшие решения принимаются в рамках общего регламента эксплуатации. Если выявляется тенденция ухудшения параметров, может потребоваться дополнительная диагностика.

Развитие испытательных технологий

Современные испытательные комплексы постепенно интегрируются в цифровую инфраструктуру энергетических предприятий. Результаты проверки могут сохраняться в электронных базах, связываться с конкретными ячейками, присоединениями и устройствами защиты.

Это создаёт возможность анализировать не отдельные протоколы, а историю объекта.

В перспективе развитие автоматизации будет связано с более тесной интеграцией испытательных процедур, цифровых паспортов оборудования, систем управления техническим состоянием и средств дистанционной обработки данных.

Однако автоматизация не заменяет инженерного анализа. Она прежде всего повышает воспроизводимость и организованность испытаний.

Заключение

Прибор для проверки реле является важным инструментом контроля релейной защиты, позволяющим воспроизводимо формировать испытательные воздействия и фиксировать реакцию проверяемого устройства. Его применение востребовано при наладке, техническом обслуживании, ремонте и вводе в эксплуатацию электрооборудования.

Главная задача испытаний заключается не в формальном подтверждении срабатывания, а в проверке всей логики защиты в соответствии с проектными решениями и установленными требованиями. Поэтому инженер должен учитывать не только характеристики реле, но и состояние вторичных цепей, измерительных трансформаторов, коммутационных аппаратов и схем управления.

По мере цифровизации энергетики значение автоматизированных испытаний будет возрастать. При этом наиболее эффективным остаётся комплексный подход, при котором результаты проверки релейной защиты используются вместе с другими данными технической диагностики для оценки надёжности электроустановки и планирования её дальнейшей эксплуатации.
