Резонансная испытательная система в практике высоковольтных испытаний электрооборудования

Надёжность электрической изоляции определяет безопасность эксплуатации оборудования на электростанциях, подстанциях и промышленных объектах. При вводе новых установок в эксплуатацию, после капитального ремонта или в рамках плановой диагностики необходимо проверять способность изоляционных систем выдерживать электрические нагрузки. Для решения таких задач применяются специализированные установки, позволяющие проводить испытания повышенным переменным напряжением с учётом характеристик исследуемого объекта.

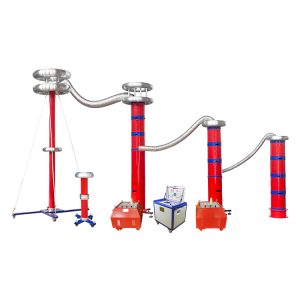

Резонансная испытательная система используется для проведения высоковольтных испытаний оборудования с применением принципа электрического резонанса. Такая технология востребована при проверке силовых кабелей, трансформаторов, высоковольтных выключателей и других объектов, для которых требуется испытательное напряжение переменного тока. Выбор соответствующей системы позволяет организовать контролируемый испытательный процесс и учитывать электрические параметры подключённой нагрузки.

Почему резонансный метод применяется при высоковольтных испытаниях

При традиционных испытаниях повышенным напряжением испытательное оборудование должно обеспечивать требуемые электрические параметры непосредственно на исследуемом объекте. Однако при проверке оборудования с большой ёмкостью, например протяжённых силовых кабелей, нагрузка может предъявлять значительные требования к мощности испытательного источника.

Резонансный метод основан на компенсации реактивной составляющей нагрузки с использованием индуктивности и ёмкости испытательной цепи. При соответствующем соотношении этих параметров возникает резонанс, благодаря которому система может создавать высокое напряжение на испытуемом объекте при сравнительно меньшей мощности, потребляемой от источника, чем потребовалась бы при непосредственном питании той же реактивной нагрузки без компенсации.

Практическая эффективность такого решения зависит от параметров объекта, схемы установки и выбранного режима работы. Поэтому при проектировании испытательной процедуры необходимо учитывать ёмкость нагрузки, требуемое напряжение, частоту испытания и допустимую продолжительность воздействия.

Для энергетических предприятий это имеет особое значение при проверке оборудования, которое нельзя полноценно оценить только визуальным осмотром или измерением сопротивления изоляции.

Принцип действия резонансной испытательной системы

Работа установки основана на взаимодействии индуктивных и ёмкостных элементов электрической цепи. В соответствующем режиме реактивные сопротивления индуктивности и ёмкости компенсируют друг друга, что позволяет сформировать условия резонанса.

В последовательной резонансной схеме индуктивное и ёмкостное сопротивления при резонансе равны по модулю. В результате реактивная составляющая полного сопротивления цепи уменьшается, а напряжение на испытуемом объекте может значительно превышать напряжение питания системы. Фактический режим определяется параметрами установки, потерями в цепи и характеристиками подключённого оборудования.

Основные элементы системы могут включать регулируемый источник питания, возбуждающий трансформатор, реактор, средства измерения и управления, а также устройства защиты. Конкретная конфигурация зависит от назначения оборудования и выбранной резонансной схемы.

В процессе испытания специалисты задают необходимые параметры, подключают объект по предусмотренной схеме и постепенно повышают напряжение в соответствии с программой проверки. При этом контролируются электрические величины и состояние испытательной цепи. Если обнаруживаются признаки ненормального режима, испытание прекращают в соответствии с установленными требованиями безопасности.

Резонансная испытательная система должна подбираться с учётом реальных характеристик нагрузки. Оборудование, предназначенное для работы с одной категорией высоковольтных объектов, не обязательно подходит для испытаний другой категории без соответствующей конфигурации и проверки технических возможностей.

Применение при испытаниях силовых кабелей

Силовые кабели относятся к наиболее распространённым объектам высоковольтных испытаний. Их изоляция испытывает электрические нагрузки на протяжении всего срока службы, а состояние кабельной линии зависит от условий прокладки, температурного режима, механических воздействий и качества монтажа соединительных элементов.

При проверке кабелей большой длины возникает существенная ёмкостная нагрузка. Поэтому организация испытаний требует правильного выбора источника напряжения и учёта характеристик всей подключённой цепи.

Резонансные установки могут использоваться при испытаниях высоковольтных кабельных линий переменным напряжением, если выбранная система соответствует требуемому диапазону напряжений, частоте и ёмкости объекта. Это позволяет проводить испытания в контролируемых условиях без необходимости использовать источник, рассчитанный на непосредственное питание всей реактивной нагрузки без компенсации.

Перед началом работ необходимо определить параметры кабеля, проверить испытательную схему и установить допустимые режимы воздействия. Результаты оценивают в соответствии с требованиями применимого стандарта и программы испытаний.

При этом важно различать испытание повышенным напряжением и диагностику частичных разрядов. Первое предназначено для проверки электрической прочности изоляции в заданных условиях. Второе направлено на выявление и оценку локальных разрядных процессов, которые могут указывать на определённые дефекты изоляционной системы. При необходимости эти методы применяются совместно, но требуют соответствующих измерительных средств и отдельных процедур оценки.

Проверка трансформаторов и высоковольтных аппаратов

Испытания силовых трансформаторов

Трансформаторы работают под воздействием электрических и тепловых нагрузок, поэтому состояние их изоляции имеет непосредственное значение для надёжности электроснабжения. При проведении высоковольтных испытаний необходимо учитывать конструкцию обмоток, характеристики изоляционных промежутков и требования к допустимому испытательному напряжению.

Резонансный метод может применяться для определённых испытаний трансформаторов, если конфигурация системы соответствует параметрам объекта и установленной процедуре. Перед проведением работ специалисты определяют требуемый режим, проверяют соединения и обеспечивают необходимые условия безопасности.

Результаты испытаний рассматриваются совместно с другими диагностическими данными. Например, оценка состояния трансформатора может включать измерение сопротивления изоляции, анализ трансформаторного масла, проверку коэффициента трансформации и диагностику обмоток.

Если в программе обследования предусмотрен контроль частичных разрядов, для него используют соответствующую измерительную систему. Резонансная установка сама по себе не заменяет специализированные средства обнаружения и измерения частичных разрядов.

Испытания выключателей и распределительных устройств

Высоковольтные выключатели, вводы и другие элементы распределительных устройств должны выдерживать предусмотренные проектом электрические нагрузки. Проверка изоляции выполняется при вводе оборудования в эксплуатацию, после определённых ремонтных работ и в других случаях, предусмотренных эксплуатационными документами.

Возможность применения резонансной установки зависит от типа оборудования, электрической схемы и требований к испытанию. Например, для газоизолированных распределительных устройств GIS необходимо учитывать особенности газовой изоляции и конструкцию конкретного аппарата. Нельзя автоматически распространять одну испытательную схему на все типы высоковольтного оборудования.

При организации испытаний также важно учитывать состояние заземления, наличие подключённых измерительных цепей и требования изготовителя оборудования. Правильная подготовка помогает обеспечить воспроизводимость измерений и снизить риск ошибок.

Значение системы для испытательных лабораторий и электросетевых компаний

Испытательные лаборатории энергетических предприятий работают с оборудованием разных классов напряжения и назначения. При этом требования к испытательной установке определяются не только максимальным напряжением, но и характеристиками подключаемой нагрузки, продолжительностью испытаний и используемыми методами контроля.

При выборе оборудования специалисты оценивают несколько основных факторов:

• диапазон испытательного напряжения и допустимую продолжительность работы;
• рабочую частоту и возможности её регулирования, если это предусмотрено конструкцией;
• диапазон ёмкостной нагрузки;
• конфигурацию резонансной цепи и возможности изменения её параметров;
• точность и состав измерительных каналов;
• наличие систем защиты, блокировок и аварийного отключения;
• возможности управления и регистрации результатов;
• требования к размещению, транспортировке и подключению;
• наличие технической документации и сервисной поддержки.

Для мобильных испытательных бригад дополнительно важны габариты, масса отдельных компонентов и удобство организации работ на подстанциях или промышленных объектах. Для стационарных лабораторий могут иметь большее значение интеграция с существующей инфраструктурой, документирование результатов и возможность выполнять несколько видов испытаний в рамках единой программы.

При этом конкретные характеристики необходимо подтверждать документацией выбранной модели. Само название оборудования не позволяет определить максимальное напряжение, мощность, частоту, диапазон ёмкостной нагрузки или наличие автоматизированных функций.

Как организовать испытание с соблюдением технических требований

Эффективность высоковольтного испытания определяется не только возможностями установки, но и качеством подготовки объекта. До начала работ необходимо изучить документацию, определить применимую методику и убедиться, что параметры испытательной системы соответствуют характеристикам нагрузки.

Обычно подготовка включает проверку технического состояния оборудования, осмотр кабелей и соединений, организацию заземления, настройку измерительных каналов и проверку защитных устройств. Испытуемый объект должен быть подготовлен в соответствии с требованиями программы испытаний.

После подключения устанавливают предусмотренные режимы и постепенно повышают напряжение. В течение испытания специалисты контролируют показания приборов и состояние установки. При появлении признаков пробоя, ненормального изменения электрических параметров или срабатывании защиты испытание прекращают в соответствии с установленной процедурой.

По завершении работ напряжение снимают, систему переводят в безопасное состояние и выполняют необходимые операции с остаточным зарядом испытуемого объекта. Это особенно важно при испытании кабелей и других объектов с выраженными ёмкостными свойствами.

Полученные результаты оформляют в протоколе, указывая идентификационные данные объекта, параметры испытания, применяемую методику и выявленные особенности. Такая документация позволяет сопоставлять результаты разных периодов и использовать их при дальнейшем техническом обслуживании.

Резонансные испытания в системе технической диагностики

Развитие энергетической инфраструктуры повышает требования к качеству испытаний и обоснованности технических решений. Для электросетевых компаний важно не только проверить способность оборудования выдерживать заданное напряжение, но и правильно интерпретировать результаты в контексте его конструкции и условий эксплуатации.

В этой системе резонансные установки выполняют конкретную функцию: обеспечивают проведение предусмотренных высоковольтных испытаний с учётом электрических параметров нагрузки. Их использование может быть частью комплексной программы проверки кабельных линий, трансформаторов и отдельных видов высоковольтной аппаратуры.

Однако ни один отдельный метод не позволяет полностью охарактеризовать состояние всей изоляционной системы. Испытания переменным напряжением, измерение сопротивления изоляции, анализ масла и контроль частичных разрядов решают разные задачи. Выбор конкретного набора методов определяется типом оборудования, нормативными требованиями и диагностическими целями.

Для производителей электротехнического оборудования, испытательных центров, подрядных организаций, дистрибьюторов и международных закупщиков приоритетными остаются соответствие техническим требованиям, безопасность эксплуатации и возможность интеграции установки в существующий испытательный процесс.

Заключение

Резонансный метод занимает важное место в практике высоковольтных испытаний оборудования с выраженной ёмкостной нагрузкой. Он позволяет организовать испытания переменным напряжением с использованием компенсации реактивных составляющих электрической цепи и подобрать рабочий режим с учётом характеристик исследуемого объекта.

Резонансная испытательная система может применяться при проверке определённых типов силовых кабелей, трансформаторов и высоковольтных аппаратов, если её технические характеристики соответствуют требованиям конкретного испытания. Практическая ценность оборудования определяется правильностью выбора конфигурации, соблюдением методики и квалификацией персонала.

Для энергетических предприятий и испытательных лабораторий такой подход помогает систематизировать высоковольтные испытания, документировать результаты и использовать их при принятии решений о техническом состоянии оборудования. В сочетании с другими методами диагностики резонансные испытания становятся частью последовательной системы обеспечения надёжности электроснабжения.
