Шестичашечный тестер диэлектрической прочности изоляционных масел: роль в диагностике высоковольтного оборудования

Надёжность электроэнергетического оборудования зависит не только от состояния токоведущих частей и систем охлаждения, но и от характеристик изоляционных материалов. В силовых трансформаторах и маслонаполненных электрических аппаратах масло выполняет функции электрической изоляции и отвода тепла. В процессе эксплуатации его свойства могут изменяться под воздействием влаги, загрязнений, температуры и продуктов старения. Поэтому регулярный лабораторный контроль необходим для своевременного выявления отклонений и обоснованного планирования технического обслуживания.

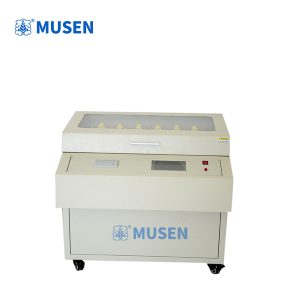

Шестичашечный тестер диэлектрической прочности изоляционных масел используется для определения напряжения пробоя жидкого диэлектрика в установленных условиях испытания. Такая проверка помогает оценивать способность масла выдерживать электрическую нагрузку и получать данные для дальнейшей диагностики. Шестичашечная конструкция особенно актуальна для испытательных лабораторий, которым необходимо организовывать работу с несколькими образцами в рамках одной программы контроля.

Почему контроль электрической прочности масла важен для энергетики

В трансформаторах изоляционная жидкость взаимодействует с бумажной изоляцией обмоток, металлическими элементами конструкции и другими компонентами. При попадании влаги или посторонних частиц электрические характеристики масла могут ухудшаться. В результате возрастает необходимость дополнительной проверки состояния изоляционной системы и определения причин выявленных изменений.

При этом снижение электрической прочности не всегда свидетельствует о необратимом старении материала. На результат способны влиять условия отбора пробы, её транспортировки, хранения и подготовки к испытанию. Именно поэтому лабораторный контроль должен проводиться по установленной методике с соблюдением требований к чистоте оборудования и обращению с образцами.

Для предприятий, эксплуатирующих силовые трансформаторы, распределительные устройства и другое высоковольтное оборудование, результаты таких измерений могут использоваться при плановом обслуживании, оценке состояния масла после обработки и проверке поступающих партий изоляционной жидкости.

Важно понимать, что электрическая прочность является лишь одним из диагностических показателей. Для комплексной оценки состояния трансформаторного масла могут потребоваться дополнительные исследования, включая определение содержания влаги, кислотного числа и анализ растворённых газов.

Принцип работы шестичашечного тестера

Основной принцип испытания заключается в создании электрического поля между электродами, погружёнными в исследуемый образец масла. К электродам прикладывается испытательное напряжение, которое повышается в соответствии с установленной процедурой. При возникновении электрического пробоя прибор регистрирует соответствующее значение напряжения.

Результат зависит не только от свойств самого диэлектрика, но и от условий проведения испытания. Существенное значение имеют геометрия электродов, расстояние между ними, состояние поверхности, наличие загрязнений и соблюдение установленного режима повышения напряжения.

Шестичашечный тестер диэлектрической прочности изоляционных масел предусматривает использование шести испытательных чашек. Это позволяет организовать последовательную проверку нескольких образцов либо выполнять предусмотренные методикой измерения с использованием отдельных ячеек. Конкретный порядок испытаний определяется конструкцией прибора и требованиями применяемого стандарта.

Как организуется лабораторное испытание

Перед началом работы специалисты идентифицируют образцы и проверяют готовность испытательной системы. Каждая проба должна иметь сведения о происхождении, дате отбора и оборудовании, из которого было получено масло.

Далее выполняются основные этапы:

1. Подготовка испытательных чашек. Ячейки очищают от остатков предыдущих образцов и возможных загрязнений.
2. Заполнение маслом. Пробу помещают в чашку, соблюдая требования методики к подготовке и выдержке.
3. Подача испытательного напряжения. Прибор повышает напряжение в установленном режиме до пробоя или достижения предусмотренного предела.
4. Регистрация результатов. Значения напряжения фиксируют для каждого испытательного цикла.
5. Обработка измерений. Результаты нескольких циклов обрабатывают по правилам применяемой методики.
6. Оформление протокола. Данные связывают с конкретным образцом и используют для последующей технической оценки.

Такая последовательность помогает поддерживать прослеживаемость результатов и снижать вероятность ошибок при обработке большого количества проб. Однако наличие шести чашек само по себе не гарантирует определённую производительность или точность: эти характеристики зависят от конструкции конкретной модели, состояния испытательной системы и соблюдения лабораторных процедур.

Практическое применение при обслуживании трансформаторов

Контроль состояния трансформаторного масла

Силовые трансформаторы работают в условиях электрических, тепловых и механических нагрузок. Со временем состояние изоляционной жидкости может изменяться, поэтому испытание на пробой включают в программы контроля в соответствии с требованиями предприятия и применимыми нормативными документами.

Лабораторное исследование может проводиться во время планового обслуживания, после обработки масла, при проверке новой партии или при обнаружении признаков изменения состояния оборудования. Если полученные значения не соответствуют установленным критериям, специалисты определяют необходимость повторного испытания и дополнительных анализов.

Например, при неудовлетворительном результате следует проверить правильность отбора и подготовки пробы, исключить возможное загрязнение и оценить содержание влаги. При необходимости выполняют другие исследования, позволяющие получить более полное представление о состоянии изоляционной жидкости.

Шестичашечный тестер диэлектрической прочности изоляционных масел может применяться в таких программах как средство лабораторного контроля, обеспечивающее получение измеряемых данных для последующего анализа. При этом окончательное решение о дальнейшей эксплуатации трансформатора принимается с учётом совокупности диагностических результатов, а не только одного показателя.

Масляные выключатели и распределительные устройства

В маслонаполненных выключателях и других электрических аппаратах характеристики масла имеют значение для выполнения предусмотренных конструкцией изоляционных функций. Проверка электрической прочности помогает оценивать состояние жидкости в рамках технического обслуживания.

Для обслуживающих организаций это особенно важно при работе с несколькими подстанциями, где необходимо контролировать большое количество оборудования и своевременно выявлять отклонения. Систематическое ведение лабораторных протоколов позволяет сопоставлять результаты разных периодов эксплуатации и определять, когда требуются дополнительные проверки.

При этом испытание масла не заменяет проверку контактных соединений, измерение сопротивления изоляции или функциональные испытания выключателей. Каждый метод решает свою диагностическую задачу, а программа обследования определяется типом оборудования и условиями его эксплуатации.

Связь с высоковольтными испытаниями и диагностикой изоляции

В электроэнергетике применяется комплекс методов, предназначенных для оценки состояния электрической изоляции. К ним относятся испытания повышенным напряжением, измерение сопротивления изоляции, анализ масла и контроль частичных разрядов. Полученные результаты дополняют друг друга, но не являются взаимозаменяемыми.

При испытании масла определяется его способность выдерживать электрическое напряжение в заданных лабораторных условиях. Локальные частичные разряды, напротив, связаны с отдельными электрическими разрядами в локальных областях изоляционной системы, например в газовых полостях или местах усиления электрического поля. Для их обнаружения применяются специализированные измерительные системы.

При комплексной диагностике силового трансформатора результаты испытания масла могут рассматриваться совместно с данными анализа растворённых газов, измерений электрических параметров и контроля частичных разрядов. Такое сочетание помогает специалистам оценивать состояние оборудования с разных сторон и определять необходимость дальнейшего обследования.

Следует учитывать и особенности различных типов оборудования. Например, GIS использует газовую изоляционную среду, поэтому испытание трансформаторного масла не применяется непосредственно для оценки изоляции газоизолированного распределительного устройства. Однако на одной подстанции могут одновременно эксплуатироваться GIS, силовые трансформаторы, маслонаполненные вводы и кабельные линии, для которых предусматриваются разные диагностические процедуры.

Таким образом, контроль электрической прочности масла занимает определённое место в общей системе высоковольтных испытаний и обслуживания электроэнергетической инфраструктуры.

Преимущества шестичашечной конструкции для испытательных лабораторий

Испытательные лаборатории энергетических компаний, производителей электротехнического оборудования и независимых организаций нередко обрабатывают большое количество проб. Это могут быть образцы масла из разных трансформаторов, материалы после технического обслуживания или партии жидкости, поступающие на предприятие.

Шесть испытательных чашек позволяют организовать рабочий процесс с несколькими ячейками и рационально распределять образцы по этапам испытания. При правильной организации работы это облегчает планирование лабораторных операций и помогает поддерживать систематический учёт результатов.

При выборе оборудования необходимо учитывать не только количество чашек, но и другие параметры:

• соответствие применяемой методике испытания;
• возможность настройки предусмотренного режима повышения напряжения;
• конструкцию электродов и требования к их обслуживанию;
• удобство очистки и подготовки испытательных ячеек;
• наличие необходимых функций регистрации результатов;
• предусмотренные конструкцией средства защиты и блокировки;
• требования к электропитанию, установке и условиям эксплуатации;
• доступность технической документации и сервисного сопровождения.

Для лабораторий с большим потоком образцов также важны организация хранения протоколов, идентификация каждой пробы и возможность сопоставления результатов с предыдущими измерениями.

При этом дополнительные функции нельзя считать обязательными для всех шестичашечных приборов. Наличие автоматического перемешивания, встроенного принтера, интерфейсов передачи данных или определённых диапазонов испытательного напряжения необходимо проверять по документации конкретной модели.

Достоверность измерений и безопасность персонала

Результаты испытаний имеют практическую ценность только в том случае, если условия измерения контролируются на всех этапах. Загрязнение чашки, неправильная подготовка образца, наличие влаги или нарушение установленной процедуры способны повлиять на напряжение пробоя.

Поэтому лаборатория должна обеспечивать правильный отбор и хранение проб, чистоту испытательных ячеек, соблюдение методики и корректное оформление результатов. Если полученные значения существенно отличаются от предыдущих данных, необходимо проверить условия испытания и при необходимости провести повторное измерение.

Отдельное внимание уделяется электробезопасности. Испытательное оборудование работает с высоким напряжением, поэтому его эксплуатация должна осуществляться подготовленным персоналом в соответствии с инструкцией производителя. Необходимо соблюдать требования к заземлению, защитным ограждениям, блокировкам и безопасному доступу к испытательной камере.

Для организаций, обслуживающих большое количество объектов, единые лабораторные процедуры позволяют повысить сопоставимость результатов и снизить вероятность ошибок при передаче данных между подразделениями.

Роль лабораторного контроля в развитии электросетевой инфраструктуры

Современная эксплуатация электроэнергетических объектов предполагает постепенный переход к решениям, основанным на фактическом техническом состоянии оборудования. Вместо оценки только по сроку службы специалисты используют результаты измерений, историю ремонтов и данные диагностического мониторинга.

В этой системе испытания изоляционных жидкостей помогают контролировать изменения их характеристик, проверять результаты обработки и формировать обоснованные рекомендации по дальнейшему обслуживанию. При наличии накопленных данных можно анализировать тенденции, хотя определение причин изменений требует комплексной оценки условий эксплуатации.

Для испытательных лабораторий, электросетевых компаний, сервисных организаций и производителей трансформаторного оборудования важны воспроизводимость измерений и возможность документировать результаты. Эти требования актуальны и для международных поставок: при подборе оборудования необходимо учитывать применимые стандарты, технические характеристики, требования безопасности и совместимость с принятой лабораторной процедурой.

Шестичашечный тестер диэлектрической прочности изоляционных масел в этом контексте представляет собой инструмент для организации регулярного контроля жидких диэлектриков и получения данных, необходимых для технической оценки.

Заключение

Контроль электрической прочности изоляционного масла помогает выявлять изменения его свойств и принимать обоснованные решения при обслуживании высоковольтного оборудования. Шестичашечная конструкция позволяет организовать испытание нескольких образцов в рамках лабораторного процесса, что полезно для энергетических предприятий, испытательных центров и сервисных организаций.

При этом надёжность диагностики определяется не только возможностями прибора, но и правильностью отбора проб, соблюдением методики, состоянием испытательных ячеек и корректной интерпретацией результатов. В сочетании с анализом растворённых газов, измерением сопротивления изоляции и другими подходящими методами испытание масла становится частью комплексной системы технического контроля.

Для предприятий, отвечающих за эксплуатацию трансформаторов, масляных выключателей и других элементов электроснабжения, такой подход способствует последовательному управлению техническим состоянием оборудования и повышает обоснованность решений по дальнейшему обслуживанию.
