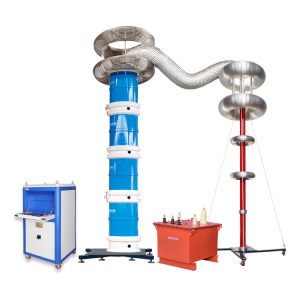

Резонансная испытательная система кабеля: эффективный подход к высоковольтным испытаниям длинных кабельных линий

Высоковольтные кабельные линии являются ключевым элементом современной энергетической инфраструктуры. Они используются на подстанциях, промышленных предприятиях, объектах городской инфраструктуры, в нефтегазовой отрасли и при строительстве крупных энергетических комплексов. По мере увеличения протяжённости линий возрастают требования к качеству их монтажа, состоянию электрической изоляции и достоверности испытаний перед вводом в эксплуатацию.

Одной из наиболее сложных задач становится проверка кабелей с высокой электрической ёмкостью. Для таких объектов обычные схемы испытаний могут предъявлять повышенные требования к источнику высокого напряжения. Именно поэтому Резонансная испытательная система кабеля применяется в высоковольтных лабораториях как техническое решение, позволяющее проводить испытания переменным напряжением промышленной частоты при работе с ёмкостными нагрузками.

Подобные системы востребованы у энергетических компаний, испытательных лабораторий, производителей кабельной продукции, инженерных подрядчиков и организаций, выполняющих пусконаладочные работы на объектах электросетевого комплекса.

Почему длинные кабельные линии требуют особого подхода

Современный силовой кабель представляет собой многослойную конструкцию, включающую токопроводящую жилу, электрическую изоляцию, экраны и защитную оболочку. На протяжении всего срока службы изоляционная система подвергается воздействию электрического поля, температурных изменений, механических нагрузок и факторов окружающей среды.

Даже при правильном изготовлении и монтаже необходимо подтвердить способность кабельной линии выдерживать предусмотренные электрические воздействия. Особое внимание уделяется проверке новых линий после строительства, контролю качества соединительных муфт, диагностике после ремонтных работ и обследованию оборудования перед повторным вводом в эксплуатацию.

По мере увеличения длины кабеля возрастает его суммарная электрическая ёмкость. Это приводит к увеличению реактивной составляющей нагрузки, которую необходимо учитывать при организации испытаний переменным напряжением. Именно эта особенность делает выбор испытательной установки особенно важным.

Принцип работы резонансного метода

Работа резонансной испытательной установки основана на взаимодействии индуктивности и ёмкости в электрической цепи. Испытуемый кабель представляет собой преимущественно ёмкостную нагрузку, а высоковольтный реактор формирует индуктивную составляющую цепи.

При достижении условий резонанса реактивные составляющие взаимно компенсируются в пределах рабочего режима установки. Благодаря этому источник питания компенсирует главным образом активные потери системы, тогда как внутри резонансного контура поддерживается необходимое испытательное напряжение.

Такой принцип особенно полезен при испытаниях кабелей значительной длины, поскольку позволяет организовать высоковольтную проверку с учётом особенностей ёмкостной нагрузки. При этом фактические параметры работы определяются характеристиками конкретной установки, длиной кабеля, его конструкцией и условиями проведения испытаний.

Следует учитывать, что настройка резонансного режима требует правильного подбора компонентов испытательной цепи. Для обеспечения стабильной работы специалисты учитывают ёмкость объекта, требуемое напряжение, рабочую частоту и особенности схемы подключения.

Основные области применения

Высоковольтные испытания кабелей выполняются на различных этапах жизненного цикла оборудования. Каждая задача имеет свои особенности, поэтому программа испытаний определяется технической документацией и применяемыми нормативными требованиями.

Ввод кабельной линии в эксплуатацию

После завершения монтажных работ необходимо подтвердить готовность кабельной линии к эксплуатации. Перед проведением испытаний специалисты проверяют правильность подключения, состояние соединительных муфт, оконцеваний и соответствие схемы проектной документации.

Высоковольтное испытание позволяет оценить способность изоляционной системы выдерживать предусмотренное электрическое воздействие при соблюдении установленной методики.

Контроль после ремонта

После восстановления повреждённого участка кабеля или замены соединительных элементов важно убедиться в качестве выполненных работ. Испытания позволяют проверить кабельную линию перед её повторным включением в сеть.

Особенно это актуально для промышленных предприятий, где повторное повреждение может привести к остановке технологических процессов и дополнительным затратам на восстановление электроснабжения.

Испытания кабелей на энергетических объектах

Подстанции высокого напряжения, распределительные сети и объекты энергетической инфраструктуры регулярно требуют проведения плановых испытаний кабельного оборудования.

В зависимости от программы технического обслуживания проверка может выполняться как после монтажных работ, так и в рамках регламентных мероприятий по контролю состояния кабельных систем.

Связь с диагностикой электрической изоляции

Испытание повышенным напряжением является важной частью комплексной оценки состояния кабеля, однако оно не заменяет другие методы диагностики.

Например, измерение сопротивления изоляции позволяет оценить определённые электрические характеристики диэлектрика, а контроль частичных разрядов используется для обнаружения локальных процессов внутри изоляционной системы.

Частичные разряды представляют собой локальные электрические разряды, которые не вызывают полного пробоя изоляционного промежутка, но способны постепенно ухудшать свойства диэлектрика. Для их регистрации применяются специализированные измерительные системы.

Таким образом, испытание переменным напряжением и контроль частичных разрядов решают разные диагностические задачи. При обследовании ответственных объектов они могут использоваться совместно, если это предусмотрено программой испытаний.

Практический пример проведения испытаний

Предположим, что на промышленной подстанции завершена прокладка новой кабельной линии среднего напряжения. Перед подключением оборудования необходимо выполнить предусмотренные испытания.

Сначала инженерная группа проверяет техническую документацию, маркировку кабеля и состояние доступных участков линии. После отключения объекта и выполнения необходимых мер электробезопасности формируется испытательная схема.

Затем подбираются параметры испытательной установки с учётом длины кабеля, его конструкции и ожидаемой электрической ёмкости. После проверки соединений начинается плавное повышение испытательного напряжения в соответствии с установленной процедурой.

Во время испытания специалисты контролируют работу измерительных каналов, состояние оборудования и отсутствие признаков ненормального режима. После завершения проверки кабель безопасно разряжается, выполняется заземление, а результаты заносятся в протокол испытаний.

Подобная последовательность помогает обеспечить воспроизводимость измерений и соблюдение требований безопасности при работе с высоковольтным оборудованием.

Как выбрать испытательную систему

При подборе оборудования необходимо учитывать реальные задачи лаборатории и параметры проверяемых объектов.

Особое внимание рекомендуется уделять следующим критериям:

• соответствию испытательного напряжения требованиям кабельной линии;
• допустимой электрической ёмкости нагрузки;
• диапазону регулирования рабочего режима;
• совместимости с измерительными системами;
• удобству транспортировки и эксплуатации;
• требованиям к техническому обслуживанию;
• возможностям регистрации результатов испытаний.

Для мобильных испытательных подразделений существенное значение имеют удобство монтажа оборудования и возможность безопасной работы непосредственно на энергетическом объекте.

Требования к безопасности

Работа с высоким напряжением требует строгого соблюдения правил электробезопасности. Перед началом испытаний необходимо определить границы рабочей зоны, исключить возможность случайной подачи рабочего напряжения и проверить исправность защитных устройств.

Особое внимание уделяется остаточному заряду кабеля после окончания испытания. До начала дальнейших работ необходимо выполнить предусмотренную процедуру разряда и заземления, поскольку кабель способен сохранять электрический заряд после отключения источника напряжения.

Не менее важно соблюдать требования производителя испытательной установки относительно допустимых режимов работы и последовательности выполнения операций.

Перспективы развития кабельных испытаний

Развитие энергетической инфраструктуры сопровождается увеличением числа подземных кабельных линий, ростом мощности распределительных сетей и расширением применения высоковольтных кабелей на промышленных объектах.

Вместе с этим совершенствуются испытательные технологии, системы управления и средства регистрации результатов. Автоматизация помогает стандартизировать процедуры испытаний, уменьшать влияние человеческого фактора и упрощать документирование выполненных работ.

В перспективе возрастает значение интеграции результатов испытаний в цифровые системы управления техническим состоянием оборудования. Это позволяет сравнивать данные различных обследований и принимать более обоснованные решения при планировании технического обслуживания.

Заключение

Надёжность кабельных линий напрямую связана с качеством изоляции и правильной организацией высоковольтных испытаний. Для протяжённых кабельных объектов особое значение имеет учёт их электрической ёмкости и выбор подходящего источника испытательного напряжения.

Резонансная испытательная система кабеля становится важным элементом современной высоковольтной лаборатории благодаря возможности эффективно организовывать испытания кабельных линий с учётом особенностей ёмкостной нагрузки. При грамотном выборе оборудования, соблюдении требований безопасности и использовании комплексного подхода к диагностике такие испытания помогают повысить качество контроля, обеспечить надёжную эксплуатацию кабельных систем и поддерживать стабильную работу электроэнергетической инфраструктуры.
