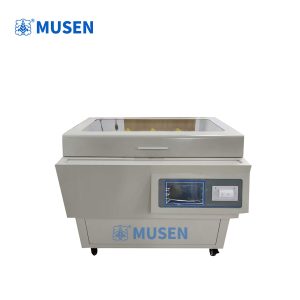

Трехчашечный тестер диэлектрической прочности изоляционных масел в лабораторной диагностике электрооборудования

Надёжность силовых трансформаторов, высоковольтных выключателей и другого оборудования энергетических систем во многом зависит от состояния жидкой изоляции. Трансформаторное масло выполняет функции электрической изоляции и отвода тепла, поэтому изменение его свойств может влиять на условия работы оборудования и повышать риск возникновения неисправностей. Одним из важных показателей при оценке качества масла является пробивное напряжение, характеризующее способность жидкости выдерживать электрическое воздействие в определённых условиях испытания.

Для определения этого показателя в электротехнических лабораториях применяют специальные установки, которые создают контролируемое напряжение между электродами, погружёнными в исследуемую пробу. Трехчашечный тестер диэлектрической прочности изоляционных масел предназначен для проведения испытаний с использованием трёх измерительных ячеек, что позволяет организовать анализ нескольких проб в рамках одного лабораторного процесса. Конкретные возможности прибора зависят от его конструкции, системы управления и предусмотренной производителем методики испытаний.

Почему необходимо контролировать пробивное напряжение масла

В процессе эксплуатации изоляционное масло подвергается воздействию температуры, электрического поля, кислорода и различных загрязняющих веществ. На его характеристики также могут влиять влага, частицы твёрдых материалов и продукты старения. Эти факторы способны изменять электрические свойства жидкости и влиять на результаты испытаний.

Пробивное напряжение определяют в контролируемых условиях путём постепенного повышения напряжения между электродами до момента электрического пробоя исследуемой пробы. Полученное значение используют для оценки способности масла выдерживать электрическое воздействие в рамках конкретной методики.

При этом результат нельзя рассматривать как универсальную характеристику всех эксплуатационных свойств масла. Он зависит от состояния пробы, содержания влаги и загрязнений, конфигурации электродов, расстояния между ними, скорости повышения напряжения и других условий испытания. Поэтому для корректной оценки необходимо соблюдать требования применяемого стандарта и учитывать особенности исследуемого материала.

Регулярное измерение пробивного напряжения помогает контролировать качество свежего масла, проверять состояние жидкости после обработки и отслеживать изменения характеристик масла в процессе эксплуатации трансформаторов и другого электротехнического оборудования.

Принцип работы трехчашечного тестера

Основу испытания составляет создание электрического поля между электродами, расположенными внутри измерительной ёмкости с образцом масла. Испытательная система подаёт напряжение с установленными параметрами, а измерительная часть регистрирует значение, при котором происходит пробой. После завершения измерения результат фиксируется для дальнейшей обработки и сравнения с требованиями соответствующей методики.

Трёхчашечная конструкция предусматривает наличие трёх измерительных ячеек. Такая компоновка может быть удобна при последовательной проверке нескольких образцов или организации повторных измерений. Однако порядок использования чашек, возможность одновременного проведения испытаний и степень автоматизации определяются конкретной моделью прибора.

Для достоверности результатов важны не только характеристики высоковольтного источника, но и геометрия электродов, точность регулирования напряжения, стабильность измерительной системы и соблюдение процедуры подготовки образцов. Даже небольшие различия в состоянии измерительных ячеек или условиях заполнения могут влиять на сопоставимость результатов.

Современные лабораторные установки могут оснащаться автоматическим управлением испытательным циклом, регистрацией результатов и функциями обработки измерений. При выборе оборудования необходимо уточнять фактический состав функций, поскольку наличие трёх чашек само по себе не подтверждает определённый уровень автоматизации.

Применение при испытаниях трансформаторного масла

Трансформаторное масло используется в силовых трансформаторах, где оно обеспечивает изоляцию токоведущих частей и способствует отводу тепла от обмоток и магнитопровода. По мере эксплуатации характеристики жидкости могут изменяться, поэтому лабораторные испытания применяются для контроля её состояния и оценки необходимости дополнительных мероприятий по обслуживанию.

При поступлении новой партии масла проверка пробивного напряжения помогает оценить соответствие образца установленным требованиям. В процессе эксплуатации анализ может использоваться для наблюдения за изменением качества жидкости. После фильтрации, сушки или других процедур обработки повторные испытания позволяют проверить результат выполненных мероприятий в пределах применяемой методики.

Трехчашечный тестер диэлектрической прочности изоляционных масел может применяться в лабораториях энергетических предприятий, сервисных организациях и испытательных центрах, которые контролируют состояние изоляционных жидкостей. Трёхчашечная компоновка особенно актуальна для рабочих процессов, предусматривающих анализ нескольких проб и необходимость систематически фиксировать результаты.

При этом оценка масла не должна ограничиваться одним показателем. В зависимости от задач диагностики дополнительно исследуют содержание воды, кислотное число, тангенс угла диэлектрических потерь и другие параметры. Совместный анализ помогает получить более полное представление о состоянии изоляционной жидкости и определить, требуется ли дальнейшее обследование оборудования.

Значение подготовки проб для достоверности измерений

Результат испытания зависит не только от конструкции тестера, но и от того, насколько правильно была отобрана и подготовлена проба. При контакте масла с влажным воздухом в образец может попасть дополнительная влага. Загрязнение ёмкости, наличие посторонних частиц или неправильное хранение также способны повлиять на измеряемое значение.

Перед испытанием необходимо использовать чистую посуду и соблюдать требования к отбору, транспортировке и хранению образцов. Измерительные чашки и электроды должны находиться в состоянии, предусмотренном инструкцией производителя. Если на их поверхности остаются загрязнения или следы предыдущей пробы, результаты могут стать менее воспроизводимыми.

Важную роль играет соблюдение установленного интервала между подготовкой образца и проведением испытания. Необходимо также учитывать требования к заполнению чашки, расположению электродов и условиям окружающей среды, если они предусмотрены методикой.

При получении заметно различающихся результатов следует проверить не только состояние масла, но и правильность подготовки проб, чистоту измерительных элементов и стабильность работы прибора. Повторное испытание выполняют в соответствии с применяемой процедурой, не подменяя установленную методику произвольными действиями оператора.

Как выбрать тестер для электротехнической лаборатории

Выбор оборудования должен основываться на задачах лаборатории, типах исследуемых масел и требованиях нормативных документов. При этом важно оценивать не только конструкцию прибора, но и его технические характеристики, удобство обслуживания и возможности документирования результатов.

Соответствие стандартам испытаний

Перед приобретением необходимо определить, по каким стандартам или внутренним методикам лаборатория проводит измерения. Следует проверить соответствие конструкции электродов, условий испытания и алгоритма повышения напряжения требованиям выбранной процедуры. Нельзя считать результаты разных методик полностью сопоставимыми без учёта условий измерения.

Конструкция измерительных чашек

При эксплуатации оборудования большое значение имеют качество изготовления чашек, удобство их очистки и стабильность установки электродов. Конструкция должна обеспечивать воспроизводимые условия испытания и соответствовать требованиям производителя к подготовке и размещению образца.

Управление и регистрация данных

Автоматическое управление может упростить выполнение повторяющихся испытаний и уменьшить влияние действий оператора на последовательность измерений. Для лабораторий, работающих с большим количеством образцов, полезны функции сохранения результатов, формирования отчётов и передачи данных, если они предусмотрены выбранной моделью.

Производительность лаборатории

Трёхчашечная конструкция может облегчать организацию работы с несколькими пробами, однако фактическая производительность зависит от продолжительности испытательного цикла, необходимости очистки ячеек и порядка выполнения повторных измерений. При планировании закупки следует оценивать весь рабочий процесс, а не только число измерительных чашек.

Безопасность эксплуатации

Испытание высоким напряжением требует защиты персонала от случайного контакта с токоведущими частями. Прибор должен эксплуатироваться с соблюдением требований к заземлению, блокировкам, закрытию защитных элементов и безопасному доступу к измерительной камере. Обслуживание и очистку выполняют только после отключения оборудования и выполнения предусмотренных производителем мер безопасности.

Контроль качества и обслуживание оборудования

Для поддержания стабильности измерений необходимо регулярно проверять техническое состояние тестера, включая высоковольтную часть, измерительную систему, соединения и защитные элементы. Периодичность обслуживания определяется документацией производителя, интенсивностью использования и требованиями лаборатории.

Особое внимание следует уделять состоянию электродов и измерительных чашек. Износ рабочих поверхностей, загрязнения и неправильное положение электродов могут приводить к изменению условий формирования электрического поля. Поэтому очистку, осмотр и замену элементов выполняют в соответствии с установленными инструкциями.

Лаборатории также важно поддерживать прослеживаемость результатов. В документации фиксируют сведения об образце, дату испытания, полученные значения и необходимые данные об условиях измерения. При обнаружении нестабильности результатов следует проверить состояние прибора и соблюдение процедуры, прежде чем делать выводы о существенном изменении характеристик масла.

Комплексный контроль оборудования и стандартизированная работа с пробами помогают уменьшить влияние случайных факторов и повысить сопоставимость результатов, полученных в разные периоды.

Роль испытаний масла в обеспечении надёжности энергосистем

Надёжная работа высоковольтного оборудования требует систематического контроля состояния изоляционных материалов. Для трансформаторов и других маслонаполненных аппаратов лабораторные испытания позволяют отслеживать изменение характеристик масла и своевременно выявлять отклонения, требующие дополнительной проверки.

Трехчашечный тестер диэлектрической прочности изоляционных масел является одним из инструментов такого контроля. Его выбор должен учитывать требования к измерению пробивного напряжения, особенности лабораторного процесса, характеристики измерительных ячеек и применяемые стандарты.

Для энергетических предприятий, производителей электротехнического оборудования и специализированных испытательных лабораторий важны воспроизводимость измерений, корректная подготовка образцов и систематическое документирование результатов. При сочетании этих условий с другими методами анализа масла испытания помогают объективнее оценивать состояние жидкой изоляции и поддерживать надёжность эксплуатации трансформаторов и оборудования электрических сетей.
