Испытательная установка для проверки изоляции (AC/DC)  испытательный трансформатор, силовая изоляция, магнитное рассеяние

Подробный технический анализ различий между традиционными масляными и современными сухими, а также газонаполненными испытательными установками емкостью от 5кVA до 300кVA на https://www.msdq.ru/.

Прямой ответ: Эволюция оборудования для контроля изоляции позволила создать линейки сухих (GTB), маслонаполненных (YDJ/Z) и газонаполненных (YDQ) установок емкостью от 5кVA до 300кVA, которые обеспечивают снижение массы на 20–60% и минимизацию магнитных потерь по сравнению с устаревшими аналогами.

Эволюция конструкций и уменьшение магнитных потерь

В процессе модернизации оборудования класса Испытательная установка для проверки изоляции (AC/DC)  особое внимание уделялось снижению индуктивного рассеяния магнитного потока. Традиционные установки старого образца страдали из-за значительных потерь энергии на рассеяние и громоздкой изоляции. В новых сериях YDJ(Z) применяется однокорпусная броневая или стержневая конструкция с коаксиальным расположением обмоток, где первичная обмотка находится на сердечнике, а высоковольтная — снаружи. Такая схема существенно улучшает коэффициент связи между обмотками и повышает точность испытаний диэлектрической прочности электротехнического оборудования.

Сравнение преимуществ и недостатков различных технологических исполнений

Для правильного подбора оборудования под конкретные производственные задачи необходимо сопоставить сильные и слабые стороны каждого типа изоляционной среды:

• Маслонаполненные аппараты YDJ(Z): Обладают высокой термической стабильностью и экономически выгодны для стационарных лабораторий. Однако они имеют большую массу и требуют регулярного контроля состояния трансформаторного масла.
• Сухие трансформаторы GTB: Используют технологию вакуумной заливки компаундом на основе эпоксидной смолы и сердечники из холоднокатаной стали марки CD. Главные плюсы — отсутствие риска утечки масла, компактность и высокая устойчивость к влажности.
• Газонаполненные установки YDQ: Используют элегазовую изоляцию (SF6), что позволяет снизить общую массу на 20–60% по сравнению с масляными аналогами при достижении классов напряжения до 300kV.

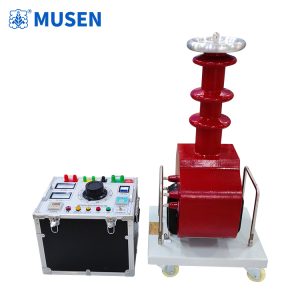

Испытательная установка для проверки изоляции (AC/DC)

Целевое назначение и рыночное позиционирование

Современные испытательные трансформаторы востребованы на заводах-изготовителях силовых трансформаторов, кабельных изделий и высоковольтных компонентов. Они позволяют проводить жесткие испытания изоляции под регламентированным напряжением, своевременно обнаруживая скрытые дефекты и оценивая способность изоляционной системы противостоять коммутационным и грозовым перенапряжениям.

Часто задаваемые вопросы (FAQ)

Q: Каковы главные конструктивные отличия между сухими и маслонаполненными испытательными аппаратами?
A: Сухие установки серии GTB применяют эпоксидную вакуумную изоляцию и не содержат жидкого диэлектрика, в то время как серия YDJ(Z) использует трансформаторное масло для охлаждения и изоляции мощных сердечников.

Q: Почему газонаполненные установки считаются более удобными для полевых условий?
A: Применение элегаза под давлением обеспечивает отличную электрическую прочность при значительно меньших габаритах и снижении массы на 20–60%.
